Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 120 3.3.5 Centre de gravité 3 3 3 Fig. 3.3 - 10 Point essentiel des aut omates de la série X en millimètres 3 Coordon…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
119
3.3.4.4 Distance de manoeuvre du chariot des composants sur l'automate X2
3
3

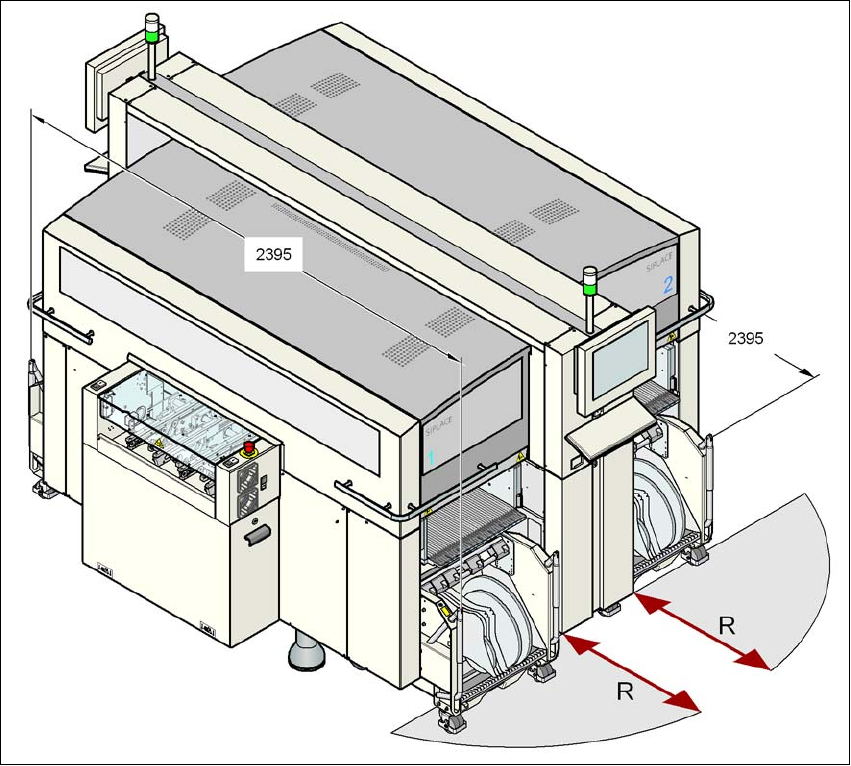

Fig. 3.3 - 9 Distance de manoeuvre du chariot des composants sur l'automate X2
La distance de manoeuvre R du chariot des composants sur l'automate X2 est de:
– aux emplacements 2 et 4
600 mm pour des poignées rabattues vers le bas ou
900 mm pour des poignées rabattues vers le haut,
– aux emplacements 1 et 3
750 mm pour des poignées rabattues vers le bas ou
1050 mm pour des poignées rabattues vers le haut.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
120
3.3.5 Centre de gravité
3
3
3
Fig. 3.3 - 10 Point essentiel des automates de la série X en millimètres
3
Coordonnée X 0 mm
Coordonnée Y 0 mm
Coordonnée Z Hauteur 600 mm
Les coordonnées du centre de gravité sont valables pour l'automate dans le cas d'une hauteur
de convoyage de CI de 830 mm.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
121
3.4 Vue d'ensemble
3.4.1 Vue d’ensemble du sous-groupe SIPLACE X4I
3
3
Fig. 3.4 - 1 Automate X4I - vue d’ensemble du sous-groupe
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Kit de montage sur le côté entrée des CIs
(4) Dispositif de rentrée des chariots des composants, découpeuse de bande, conduite directrice
des bandes vides (4x)
(5) Portique 1 avec tête de report
(6) Portique 2 avec tête de report
(7) Kit de montage sur le côté sortie des CIs
(8) Portique 3 avec tête de report
(9) Moniteur (2x)
(10) Clavier (2x)
(11) Portique 4 avec tête de report
