Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 232 pieds de la machine ( surfa ces d'appui: voir Fig. 4. 3 - 1 , page 231 ). La dist ance entre les pieds de la…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
231
4.3.4 Régler au préalable la hauteur du convoyeur de circuits imprimés
→ Poussez les fourches du chariot élévateur à fourche sous l'automate, comme le montre la
Fig. 4.3 - 1
.
4

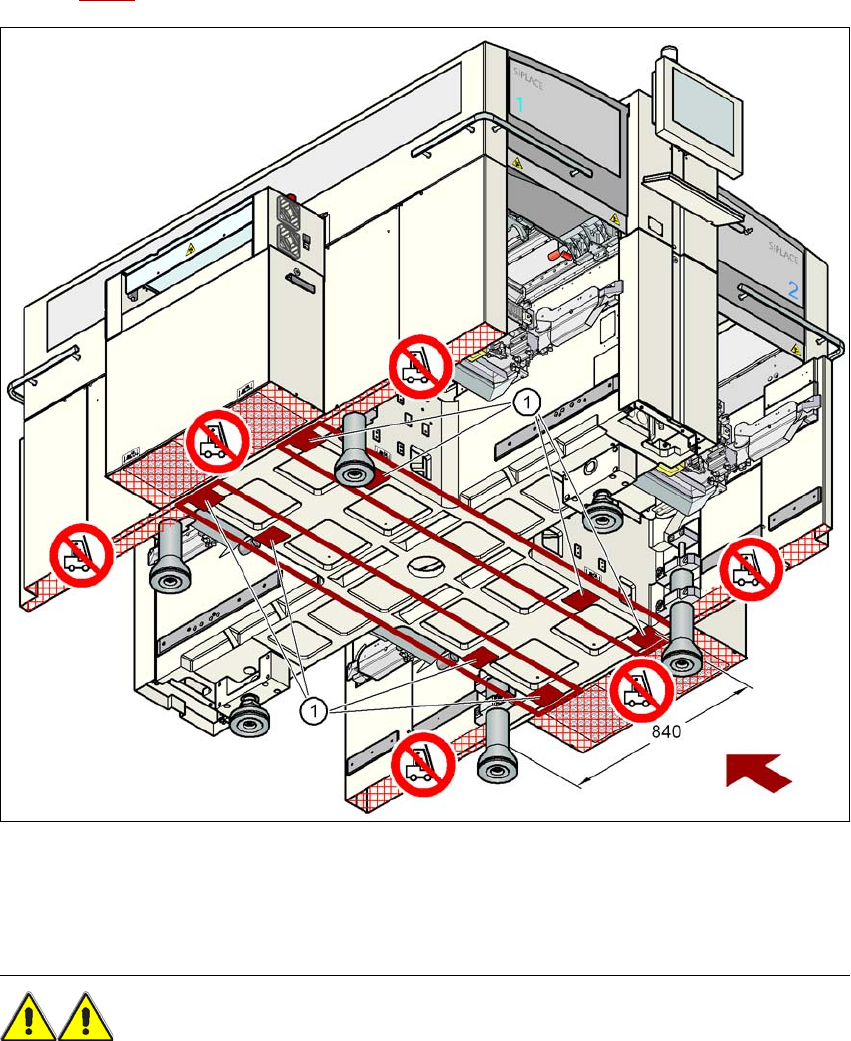

Fig. 4.3 - 1 Surfaces d'appui - Fourches parallèles au sens de convoyage des cartes
(1) Surfaces d'appui des fourches du chariot élévateur à fourche
AVERTISSEMENT 4
Avant de soulever l'automate, prenez impérativement garde aux points suivants, afin d'éviter des
dommages irréversibles sur l'automate:
– la fourche doit être ouverte de sorte qu'elle se trouve toujours à l'intérieur de la zone des deux
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
232
pieds de la machine (surfaces d'appui: voir Fig. 4.3 - 1, page 231). La distance entre les pieds
de la machine est de 776 mm. Il est absolument interdit d'agrandir la distance entre fourches
de sorte que l'automate soit soulevé par les parties latérales du bâti de la machine. Une dé-
formation du bâti de la machine en serait la conséquence.
→ Lors du soulèvement de l'automate, veillez à ce que les fourches soient chargées de manière
uniforme. Une base solide entre les fourches et l'automate empêche le basculement de
l'automate lors du soulèvement. C'est ainsi qu'on évitera une charge unilatérale des pieds de
la machine, ce qui conduirait à une déformation de la fixation des pieds de la machine. Nous
recommandons qu'une deuxième personne observe le soulèvement de l'automate et s'as-
sure que l'automate ne verse pas sur le côté lors du soulèvement par le chariot élévateur à
fourche.
→ En vous aidant du chariot élévateur à fourche, soulevez l'automate d'environ 30 mm. Vous
éviterez ainsi tout risque de blessures pour vos pieds, au cas où vous abaisseriez les pieds
de la machine par inadvertance.
L'automate repose sur 6 montants.
– 4 pieds extérieurs de la machine (pos. 1 dans la Fig. 4.3 - 3
, page 233)
Les pieds extérieurs de la machine existent en deux versions: 4
– pied extérieur de la machine pour une hauteur de convoyeur de CI de 830 mm,
longueur: 369 mm, n° d'article: 03041008-01 (pos. 1 dans la Fig. 4.3 - 2
)
– pied extérieur de la machine pour les hauteurs de convoyeur de CI de 900, 930 et
950 mm, longueur: 439 mm, n° d'article: 03000890-02 (pos. 2 dans la Fig. 4.3 - 2
)
– 2 pieds centraux de la machine (pos. 2 dans la Fig. 4.3 - 3
, page 233) avec 2 pièces d'écar-
tement (pos. 3 et pos. 4 dans la Fig. 4.3 - 3
, page 233) pour le réglage en hauteur, si néces-
saire.
4

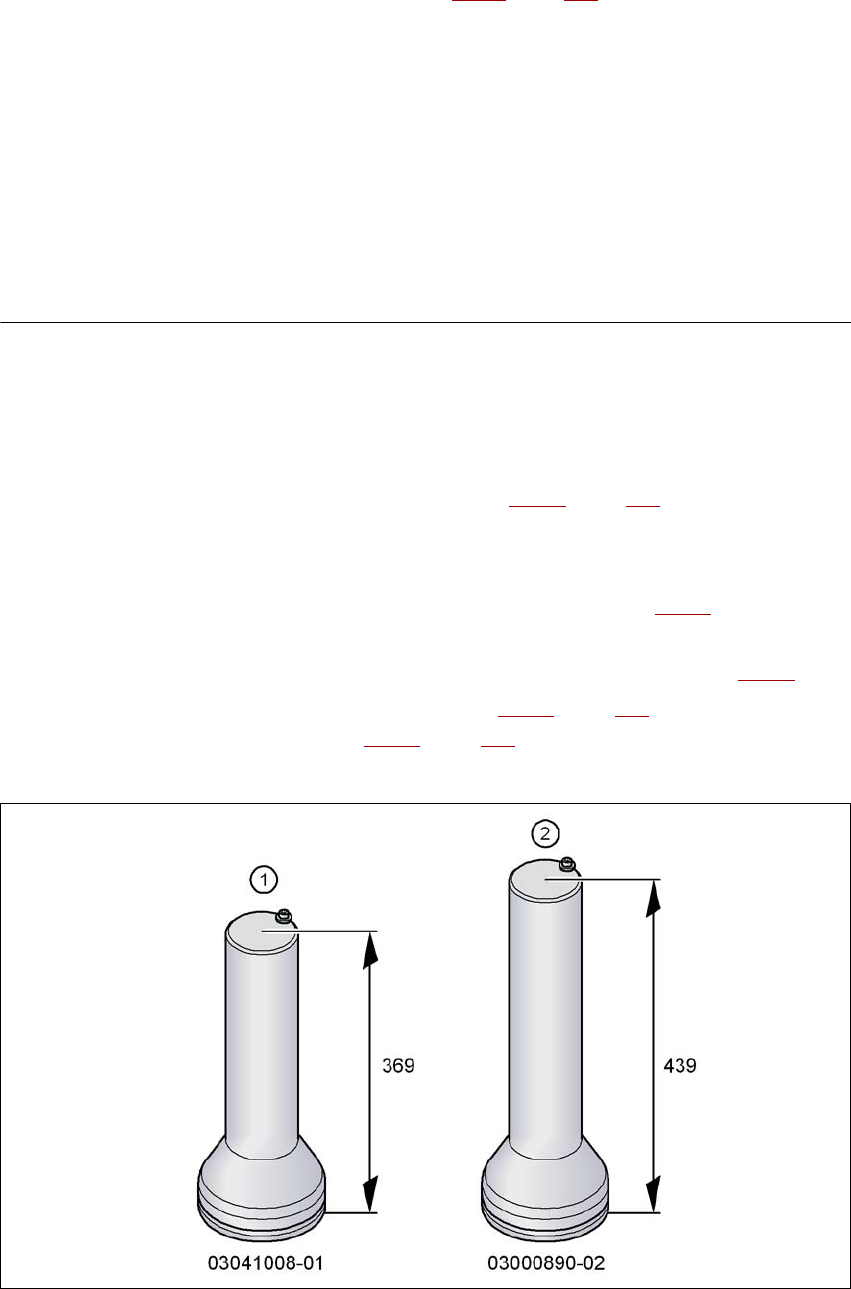

Fig. 4.3 - 2 Pieds extérieurs de la machine - Deux versions (mesures en millimètres)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
233
4

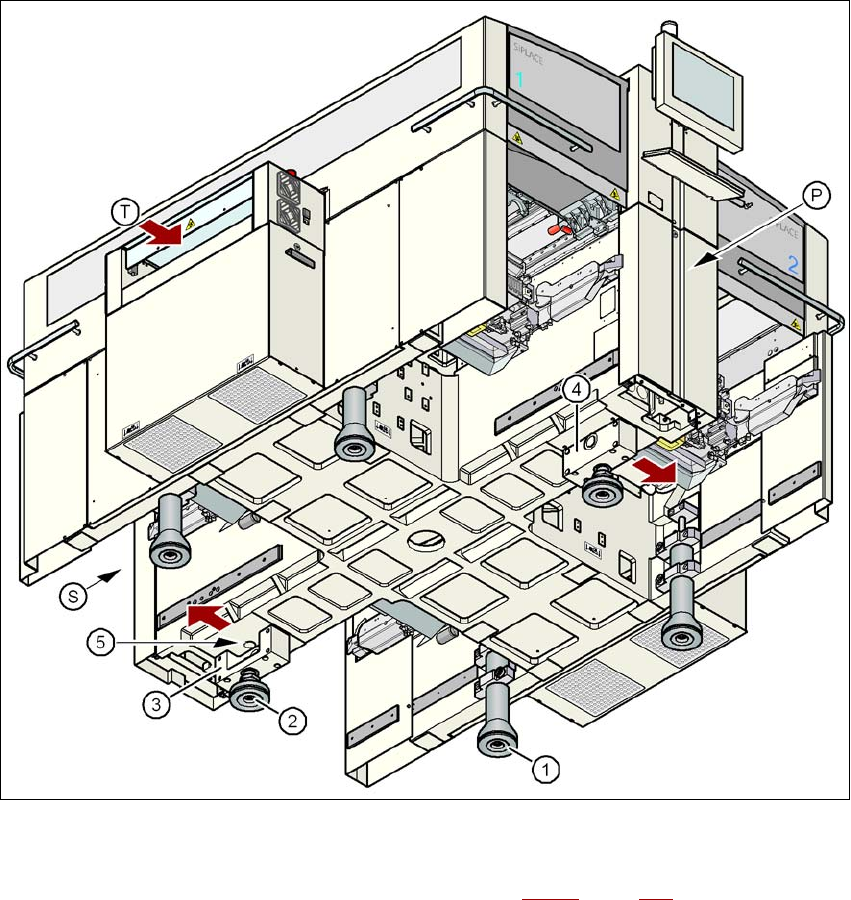

Fig. 4.3 - 3 Pieds de la machine de l'automate
4
(1) Pied extérieur de la machine, 4 x, 2 versions (voir Fig. 4.3 - 2, page 232)
(2) Pied central de la machine, 2 x
(3) Pièce d'écartement sur le côté du rack d'alimentation électrique
(4) Pièce d'écartement sur le côté du rack pneumatique
(5) Taraudage pour le pied central de la machine
(T) Sens de convoyage des cartes
(P) Rack pneumatique
(S) Rack d'alimentation électrique
