Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
372
6.1.2.7 Montage
Les changeurs de pipettes, présents sur l'automate X4I (voir Fig. 6.1 - 13, page 368) et les chan-
geurs de pipettes de la "Série 1", présents sur les automates X4, X3 et X2 (voir Fig. 6.1 - 14
, 6.1
- 15 et 6.1 - 16 à partir de la page 369), sont respectivement fixés sur le dispositif de rentrée du
chariot des composants. Un deuxième changeur de pipettes peut être installé sur les automates
X4, X3 et X2 SIPLACE. En ce qui concerne ce changeur de pipettes de la "Série 2", il existe un
ensemble de montage. Il se compose du dispositif d'évacuation et du conteneur des rejets pour
pipettes (voir Section 6.1.2.11
, page 376).
6
Fig. 6.1 - 17 Position de montage du changeur de pipettes - Vue de dessous
(1) La face oblique est tournée dans la direction du dispositif de rentrée des chariots des com-
posants
(2) La face verticale est tournée dans la direction de convoyage des circuits imprimés
→ Orientez le changeur de pipettes, de sorte que la face oblique soit tournée ver le dispositif de
rentrée des chariots des composants.
AVERTISSEMENT 6
– N'installez, pour chaque tête de report, que le changeur de pipettes associé. En cas de mé-
langes de configurations, il y a risque de collision de la tête!
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
373
6.1.2.8 Remarques relatives à la manipulation
→ Si vous remplissez un magasin pour la première fois avec un certain type de pipettes, repérez-
le avec une étiquette adhésive.
NOTA 6
Remplissez les magasins en dehors de la machine et changez systématiquement exclusive-
ment des magasins complets. 6
→ Ouvrez la plaque de verrouillage et enfichez les pipettes dans les garages de pipettes.
→ Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des magasins.
ATTENTION 6
Les magasins ne doivent être remplis que lorsque toutes les pipettes, qui se trouvent sur la
tête de collecte & de placement, sont redéposées dans leurs magasins. 6
NOTA 6
Evitez que des composants ne tombent sur des magasins. Ceci pourrait entraîner le blocage
de la plaque de verrouillage. C'est pourquoi vous nettoierez régulièrement les magasins et
les emplacements libres.
→ La programmation du changeur de pipettes est décrite dans le manuel d'utilisation SIPLACE
Pro.
6.1.2.9 Changer le magasin
→ Appuyez sur le levier (pos. 1 dans la Fig. 6.1 - 18, page 374), pour détacher le magasin des
billes du bouton-poussoir (pos. 5 dans la Fig. 6.1 - 18
, page 374). Soulevez le magasin du
corps de base.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
374
AVERTISSEMENT 6
Un levier, qui dépasse au-dessus du magasin (pos. 1 dans la Fig. 6.1 - 18
), peut provoquer une
collision de la tête de report. C'est pourquoi vous veillerez à ce que les leviers ne sortent pas des
magasins.
6

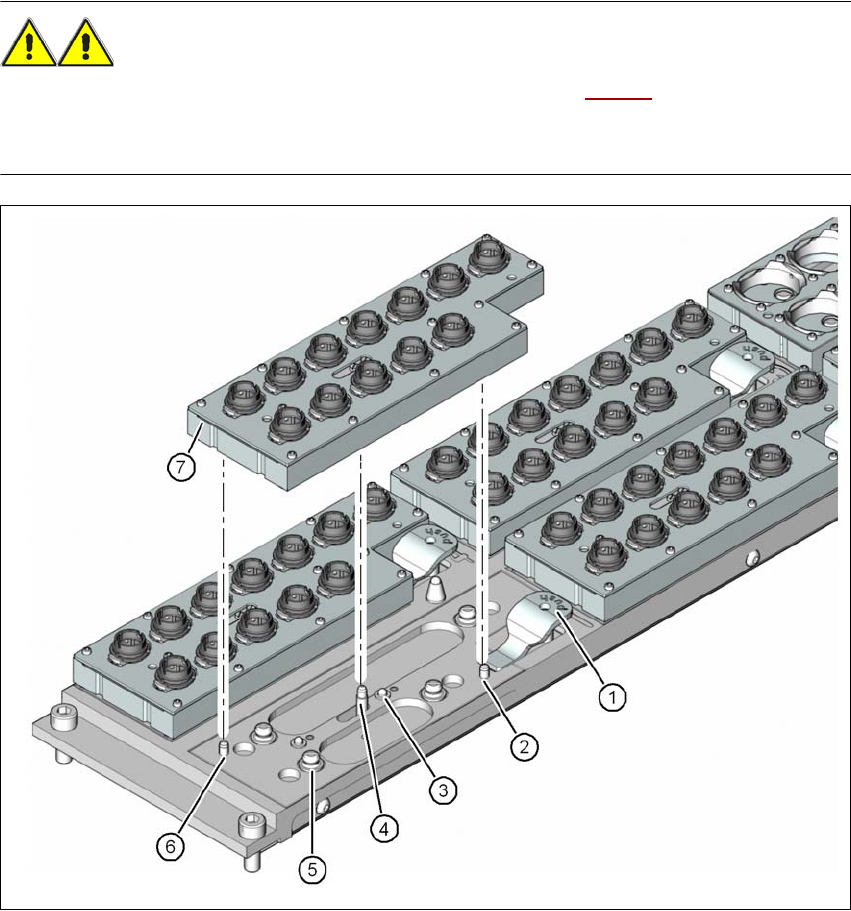

Fig. 6.1 - 18 Changer le magasin
(1) Levier pour enlever le magasin
(2) La goupille cylindrique vient en prise dans le trou du magasin
(3) Tige à ressort, destinée à déclencher le microrupteur de reconnaissance de magasin et la
boucle de sécurité
(4) Ergot du mécanisme coulissant, déplace la plaque de verrouillage
(5) Bille du bouton-poussoir
(6) La goupille cylindrique vient en prise dans le trou longitudinal du magasin
(7) Plaque de verrouillage en position "Magasin verrouillé"
