Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
382
6.1.3.7 Changeur de pipettes pour la TwinStar dans la zone de report avec 2 portiques et
un CDPAM couplé
N° d'article 00119747-xx Support de changeur de pipettes TwinStar, série X avec CDPAM
En cas de combinaison d'une TwinStar et d'un CDPAM dans des zones de report, pourvues de
deux portiques, on ne peut utiliser le changeur de pipettes normalisé pour la TwinStar. Sont
concernés par cet impératif les emplacements suivants:
– X4: emplacements 2 et 4
– X3: emplacement 4
Dans ce cas, il existe le changeur de pipettes en option pour la TwinStar, dans la zone de report
avec 2 portiques et un CDPAM couplé.
NOTA 6
En cas d'utilisation de cette option de changeur de pipettes, tenez compte du fait que vous pou-
vez traiter des tailles de comp. d'au maximum 85 x 85 mm² ou 125 x 10 mm².
6

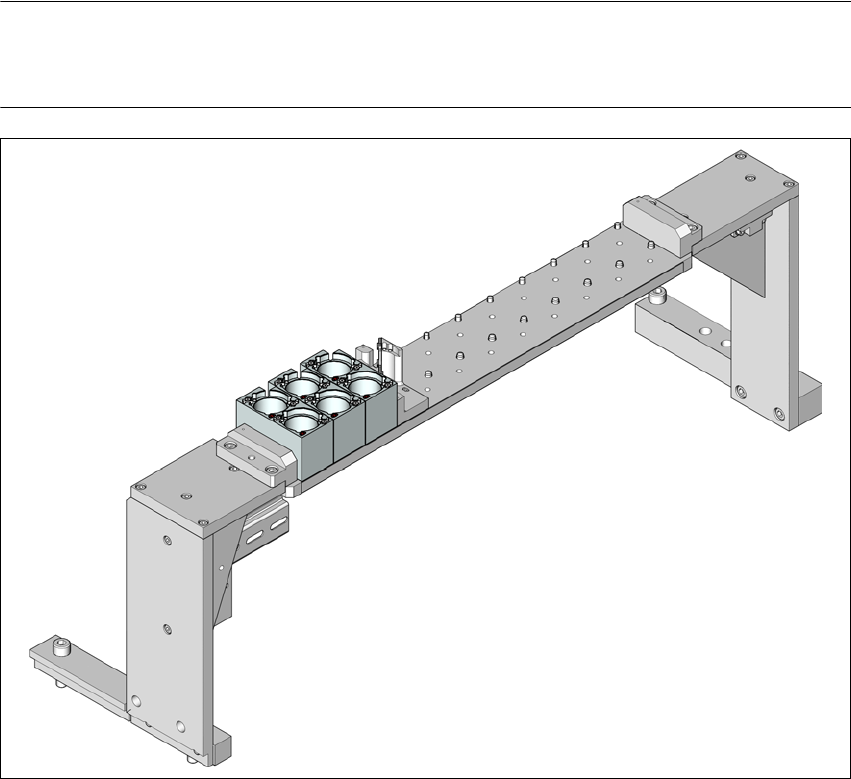

Fig. 6.1 - 26 Changeur de pipettes pour la TwinStar dans la zone de report avec 2 portiques et un CDPAM couplé
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
383
6.1.3.8 Changeur de pipettes 2 pour la TwinStar
N° d'article 00119717-xx Changeur de pipettes 2, TwinStar
Ce changeur de pipettes peut prendre jusqu'à 10 magasins de pipettes. Toutes les autres carac-
téristiques techniques sont identiques à celles du 1er changeur de pipettes.
6.1.3.9 Conteneur des rejets de composants pour la TwinStar SIPLACE
En ce qui concerne la TwinStar SIPLACE, un conteneur des rejets de composants peut être ins-
tallé. Il est positionné à côté du module de vision Fine Pitch (voir pos. 4 dans les Fig. 6.1 - 23
,
page 379
et 6.1 - 24, page 380).
6
Fig. 6.1 - 27 Conteneur des rejets de composants pour la TwinStar SIPLACE
6.1.3.10 Pinces et pipettes spéciales
Les automates SIPLACE traitent aussi, outre le spectre SMT standard, des composants visés par
la technique de montage traversante (Through Hole Technology) et des composants OSC (Odd
Shaped Components). En parallèle, ASM AS développe en permanence des pipettes spéciales
et des pinces.
Des pipettes spéciales sont proposées pour toutes les têtes de report pour pouvoir exécuter les
ordres de report avec une vitesse, une précision et une flexibilité maximales. L'utilisation de chan-
geurs de pipettes automatiques réduit en outre les temps de configuration qui échoient en cas de
changement de produit.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
384
En ce qui concerne les têtes de prélèvement & de placement, ASM AS propose des pinces mé-
caniques. Les composants, dont la surface ne convient pas en vue de l'aspiration par des pipet-
tes, sont pris et reportés par des pinces mécaniques. Il existe deux versions de pinces, qui se
divisent, suivant le fonctionnement, en deux groupes:
– pinces, qui saisissent le composant aux bords extérieurs et
– pinces, qui saisissent le composant au bord intérieur.
Vous trouverez des informations sur des pipettes spéciales et des pinces auprès de ASM AS. En
ce qui concerne la fabrication de magasins spéciaux et de pinces, veuillez vous adresser, égale-
ment, à ASM AS.
