Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 331 → Enlevez les composant s mobiles, situés sous la fenêtre de prise. → Fermez la fenêtre de prise (pos. 3 da ns la…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
330
Dans l'état prêt à fonctionner, l'affichage du statut brille (pos. 2 dans la Fig. 5.10 - 1, page 329) en
vert, si le magasin X est contenu dans la configuration actuelle. Si le magasin n'est pas contenu
dans la configuration actuelle, l'affichage du statut demeure sombre.
Le magasin X est verrouillé par un cliquet, situé dans la table des composants et ne peut pas être
retiré. Si vous voulez retirer le magasin de la table des composants, procédez comme suit:
→ Appuyez sur la poignée de prélèvement (pos. 1 dans la Fig. 5.10 - 1
, page 329). La poi-
gnée de prélèvement se détache et l'affichage du statut s'éteint.
→ Attendez environ 1 sec., jusqu'à ce que le verrouillage (pos. 4 dans la Fig. 5.10 - 1
, page
329
) libère le magasin.
→ Tirez le magasin hors de la table des composants par la poignée de prélèvement. Si
vous attendez plus d'env. 5 s, le magasin est à nouveau verrouillé. L'affichage du statut
s'allume et apparaît en rouge et il se présente sur l'écran à cristaux liquides (pos. 3 dans
la Fig. 5.10 - 1
, page 329) le message "Poignée --- >>".
→ Encliquetez à nouveau la poignée de prélèvement. Si le magasin X est contenu dans la
configuration actuelle, l'affichage du statut brille en vert et le numéro de piste et la largeur
de pas sont à nouveau affichés sur l'écran à cristaux liquides.
→ Appuyez à nouveau sur la poignée de prélèvement (pos. 1 dans la Fig. 5.10 - 1
, page
329
) et tirez alors le magasin hors de la table des composants.
5.10.3 Placer le magasin X sur le chariot des composants
5.10.3.1 Examiner le magasin X avant la pose
Examinez les points suivants, avant de placer un magasin sur la table des composants:
→ il faut que le magasin soit en parfait état;
→ vérifiez, en tapotant, si la coulisse du film de recouvrement (pos. 2 dans la Fig. 5.10 - 2
,
page 331
) n'est pas coincée;
→ vérifiez si le secteur de la fenêtre de prise (pos. 3 dans la Fig. 5.10 - 2
, page 331) est
exempte de composants mobiles.
NOTA 5
Videz le compartiment d'élimination des composants (pos. 5 dans la Fig.5.10 - 2
, page 331),
avant d'agiter les composants hors du magasin.
→ Appuyez sur le levier (pos. 4 dans la Fig. 5.10 - 2
, page 331) d'ouverture de la fenêtre de
prise (pos. 3 dans la Fig. 5.10 - 2
, page 331) quelque peu vers l'avant. La fenêtre de prise
sera, ce faisant, quelque peu soulevée.
NOTA 5
N'actionnez pas le levier si une bande est insérée. Le film de recouvrement tendu entraînerait
la poursuite du convoyage de la bande et dégagerait les composants.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
331
→ Enlevez les composants mobiles, situés sous la fenêtre de prise.
→ Fermez la fenêtre de prise (pos. 3 dans la Fig. 5.10 - 2
) en replaçant le levier (pos. 4 dans
la Fig. 5.10 - 2
).
→ Enlevez les composants mobiles, situés sur la table des composants avec un pinceau
ou avec un aspirateur avec buse appropriée.
NOTA 5
Si la bande est déjà insérée, découpez-la à fleur sur le bord avant du magasin.
→ Si la poignée de prélèvement (pos. 1) est encore sortie, encliquetez-la.
5

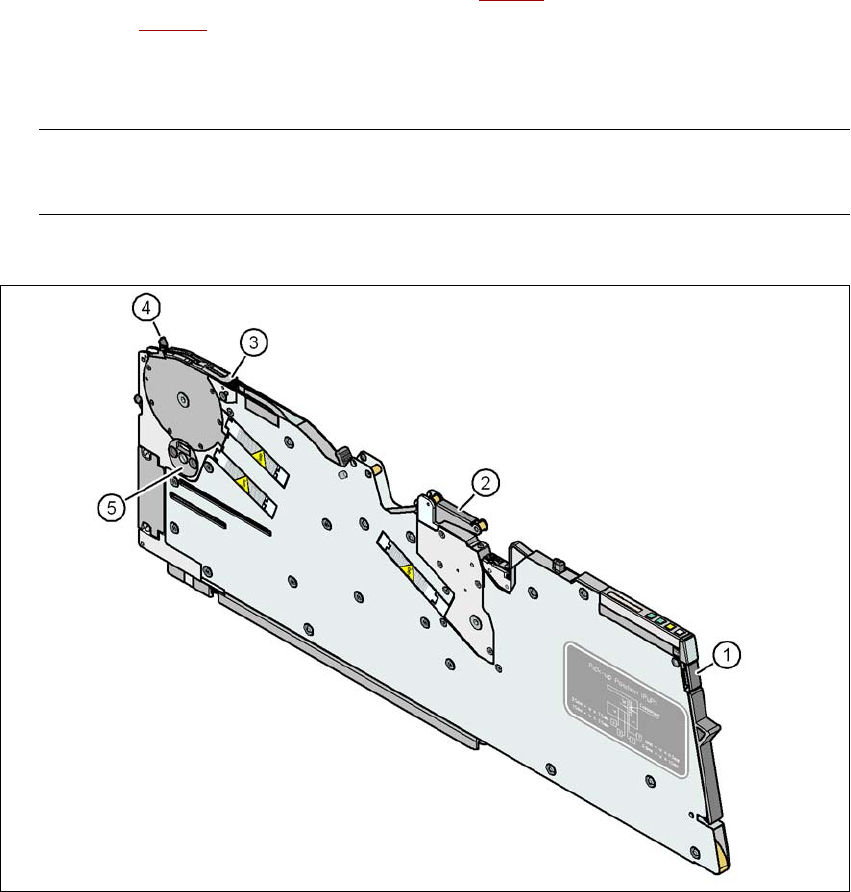

Fig. 5.10 - 2 Examiner le magasin X avant la pose
(1) Poignée de prélèvement
(2) Coulisse du film de recouvrement
(3) Fenêtre de prise
(4) Levier pour soulever et encliqueter la fenêtre de prise
(5) Compartiment d'élimination des composants
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
332
5.10.3.2 Poser le magasin X sur la table des composants
5

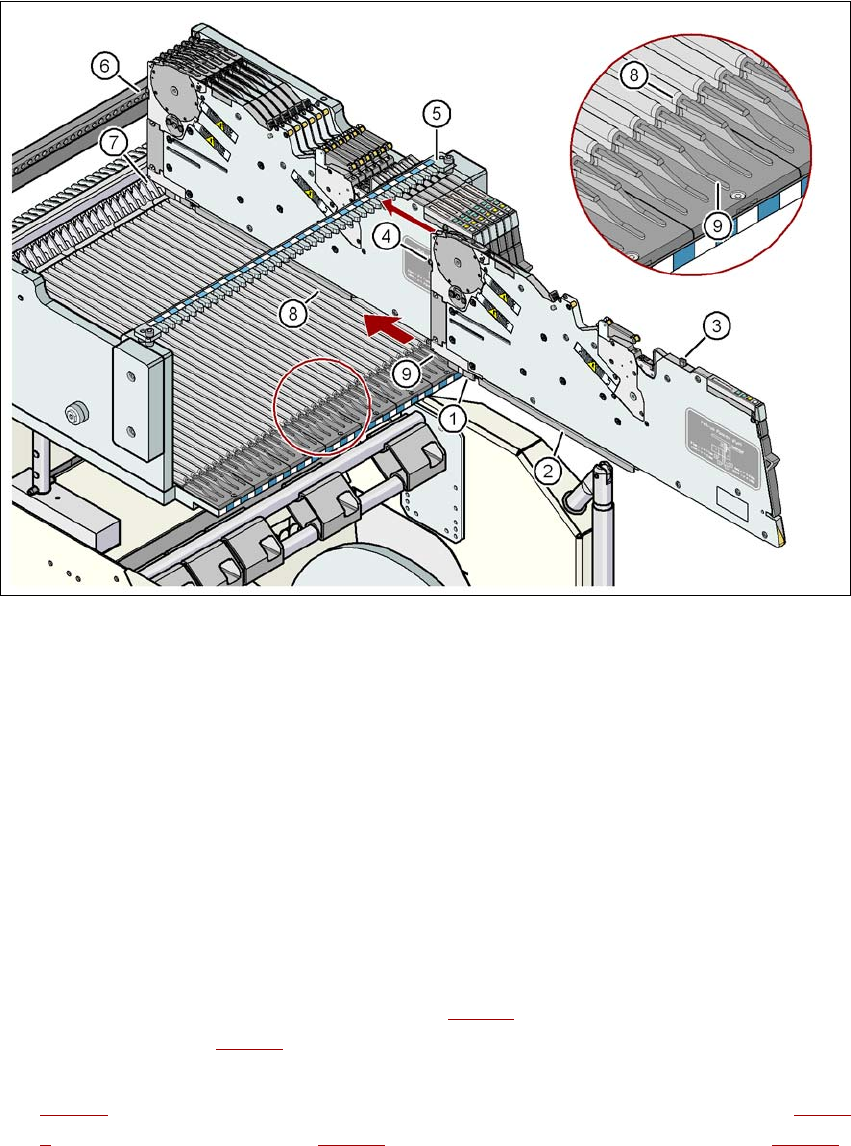

Fig. 5.10 - 3 Poser le magasin X sur la table des composants
(1) Guide coulissant avant du magasin X
(2) Guide coulissant arrière du magasin X
(3) Goupille de centrage "arrière" sur le magasin X
(4) Goupille de centrage "avant" sur le magasin X
(5) Evidements dans la barre de centrage pour loger la goupille de centrage "arrière"
(6) Trous de centrage sur la table des composants pour loger la goupille de centrage "avant"
(7) Cliquets de verrouillage
(8) Profil de guidage de la table des composants (-profil)
(9) Auxiliaire d'insertion pour le magasin
5
→ Mettez le coulisseau avant (pos. 1 dans la Fig. 5.10 - 3) du magasin sur l'auxiliaire d'insertion
(pos. 9 dans la Fig. 5.10 - 3
) de la table des comp.
→ Tenez le magasin verticalement et poussez-le le long du profil de guidage (pos. 8 dans la Fig.
5.10 - 3
) vers l'avant. Le magasin glisse avec le coulisseau avant (pos. 1 dans la Fig. 5.10 -
3) et arrière (pos. 2 dans la Fig. 5.10 - 3) sur le profil de guidage (pos. 8 dans la Fig. 5.10 - 3).
