Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
51
2.2.3 Signaux de danger sur la découpeuse de bandes et sur la glissière des
déchets de bande
2
Pos. W205 dans les Fig. 2.2 - 4, page 51 et 2.2 - 5, page 52, n° d'article 03009344-01 (nombre
par automate: 8)
2.2.3.1 Signal de danger W205 sur la face supérieure
2
Fig. 2.2 - 4 Signal de danger W205 sur la face supérieure de la découpeuse de bande
AVERTISSEMENT 2
Si vous voulez effectuer des travaux sur la découpeuse de bande, veuillez couper l'alimentation
en courant et en air comprimé de l'automate.
Attendez jusqu'à ce que la pression de service soit tombée à 0 MPa.
Portez des gants de protection solides pour travailler sur la découpeuse de bande. 2
2
2
2
2
2
2
2
2
RISQUE DE COUPURE!
Il y a risque de coupure même lorsque la machine est
débranchée
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
52
2.2.3.2 Signal de danger W205 sur la glissière des déchets de bande
2

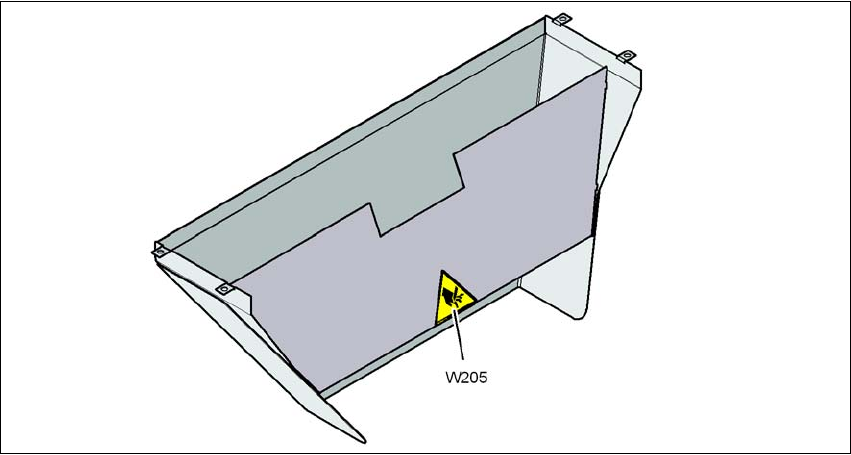

Fig. 2.2 - 5 Signal de danger W205 sur la glissière des déchets de bande
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
53
2.2.4 Signaux de danger sur l'alimentation électrique
2
Pos. W206 dans la Fig. 2.2 - 6, page 53, n° d'article 03009345-01 (nombre par automate: 1) et
Pos. W1

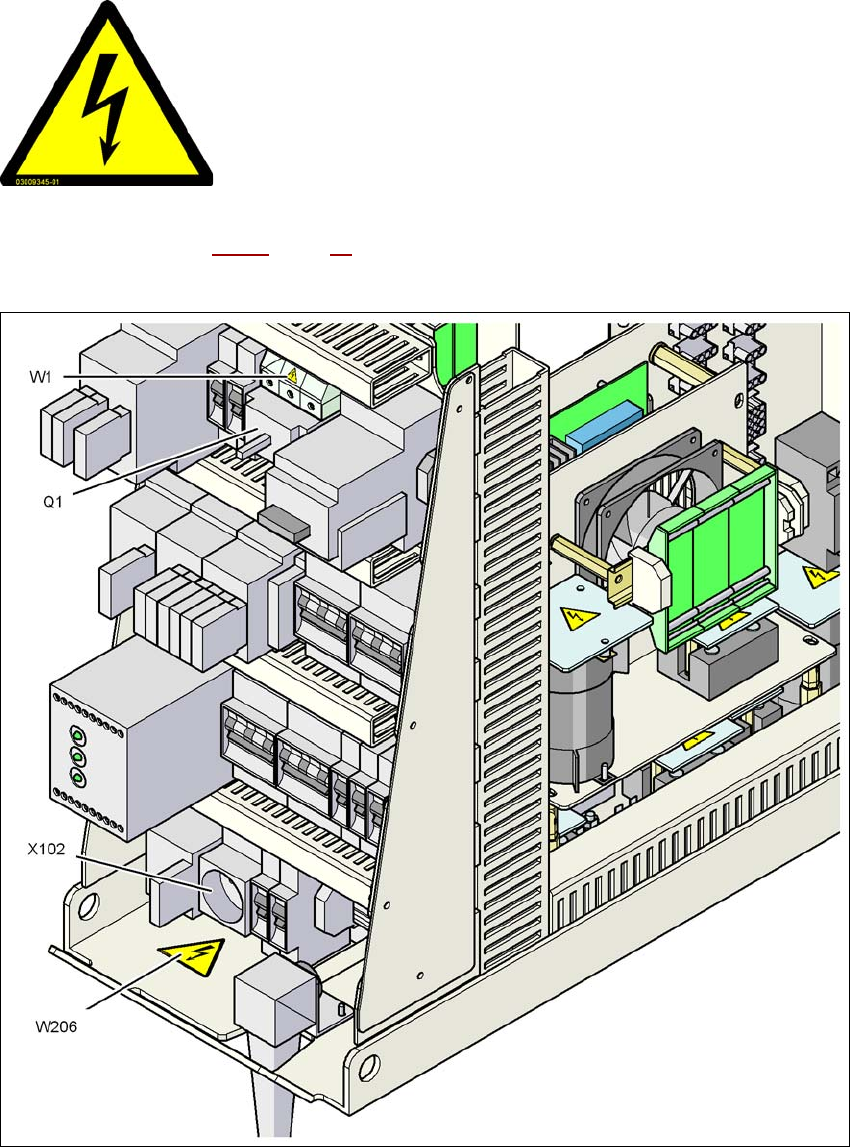

Fig. 2.2 - 6 Signal de danger W206 sur la prise de service X102 et W1 sur l'interrupteur principal Q1
Pos. W206, n° d'article 03009345-01
Pos. W1, signal de danger sur l'interrupteur principal Q1
