Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 298 5.2.2 Description T ous les élément s de réglage sont accessibles aux pe rsonnes dont la stature atteint a u moin…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
297
5.2 Eléments de réglage et d'affichage
5.2.1 Position
5

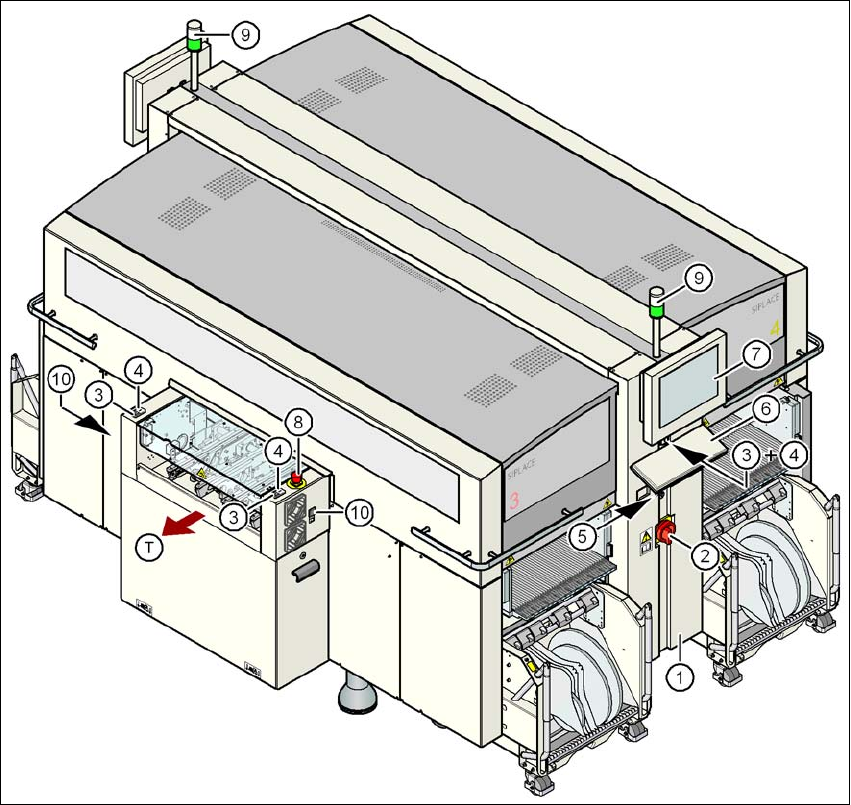

Fig. 5.2 - 1 Eléments de réglage et d'affichage
(1) Panneau de commande sur le côté de l'alimen-
tation électrique
(7) Ecran à cristaux liquides
(2) Interrupteur principal (8) Bouton-poussoir d'ARRET D'UR-
GENCE
(3) Touche d'arrêt (noire) (9) Témoins lumineux
(4) Touche de démarrage (blanche) (10) Touches en vue du couplage et décou-
plage du chariot des composants
(5) Compteur de composants
(6) Clavier (T) Sens de convoyage des cartes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
298
5.2.2 Description
Tous les éléments de réglage sont accessibles aux personnes dont la stature atteint au moins
1,40 m.
Interrupteur principal 5
L'interrupteur principal sert à mettre l'automate sous ou hors tension.
AVERTISSEMENT
Même lorsque le courant est coupé à l'interrupteur principal, certaines parties, situées à l'intérieur
de l'automate, sont encore parcourues par des tensions mortelles. 5
Touche d'arrêt 5
Cette touche vous permet de couper la fonction report de l'automate.
Touche de démarrage 5
Cette touche vous permet de lancer l'automate après la mise sous tension ou après l'élimination
des fonctions d'erreur.
Bouton-poussoir d'ARRET D'URGENCE 5
Le fait d'appuyer sur le bouton-poussoir d'ARRET D'URGENCE a pour effet de le verrouiller. L'ali-
mentation en courant relative aux axes des portiques, aux chariots de composants, aux bandes
transporteuses et aux découpeuses est interrompue, l'alimentation des axes des barillets des tê-
tes de report est réduite. La touche se débloque à nouveau en tournant.
Compteur de composants 5
Le compteur de composants affiche le nombre de composants traités.
Ecran à cristaux liquides 5
De chaque côté de l'automate se trouve un écran plat à cristaux liquides et une surface d'écran
tactile (écran tactile).
Clavier 5
Le clavier est implanté sous l'écran.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
299
Témoins lumineux 5
La série de couleurs de témoins lumineux est blanc – vert. Ils signalent les états de fonctionne-
ment et les défauts de fonctionnement de l'automate.
Lecteur de codes barres composants 5
De chaque côté de la console centrale se trouve une barre repliable, qui recueille le lecteur de
codes barres composants du type Datalogic DL 910. Le lecteur de codes barres permet de confi-
gurer et de remplir les composants de manière rapide et fiable.
5.2.3 Disposition ergonomique des éléments de réglage
L'illustration 5.2 - 1, page 297 donne une vue d'ensemble sur l'emplacement des éléments de ré-
glage. Ils se subdivisent en groupes comme suit:
Panneau de commande sur le côté droit (rack pneumatique) de la console centrale avec 5
– écran à cristaux liquides
– clavier avec boule roulante
– touche de démarrage, touche d'arrêt
Panneau de commande sur le côté gauche (rack d'alimentation électrique) de la console
centrale avec 5
– écran à cristaux liquides
– clavier avec boule roulante
– compteur de composants
– touche de démarrage
– touche d'arrêt
– interrupteur principal
Côté entrée ou sortie du convoyeur de CI avec 5
– bouton-poussoir d'ARRET D'URGENCE
– touche de démarrage, touche d'arrêt
– touches en vue du couplage et découplage du chariot des composants
5.2.3.1 Eléments de réglage sur les panneaux de commande de l'automate
Les fonctions de commande des deux pupitres de commande sont identiques.
