Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 93 2 Fig. 2.9 - 2 Rack d'alimentat ion électrique, vue de devant Q1 Interrupteur principal X102 Prise de service…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
92
2.9.1 Interrupteur principal hors circuit - automate connecté au réseau
AVERTISSEMENT
Malgré la mise hors circuit à l'interrupteur principal, les composants suivants sont encore parcou-
rus par des tensions mortelles:
– Bornes de raccordement de câble L1, L2 et L3 de l'interrupteur principal Q1 (voir Fig. 2.9 - 2
,
page 93
)
– Prise de service X102 (voir Fig. 2.9 - 2
, page 93)
– Coupe-circuit automatique F1 de la prise de service (voir Fig. 2.9 - 2
, page 93)
– Filtre du réseau Z1 (voir Fig. 2.9 - 3
, page 94)
– Self à décharge statique L20 avec fusibles F21, F22 et F23 (voir Fig. 2.9 - 3
, page 94)
– Champ des bornes X100 destiné au raccordement du câble d'alimentation du réseau (voir
Fig. 2.9 - 3
, page 94)
– La couleur de l'ensemble des divers conducteurs, qui sont aussi parcourus par le courant en
cas de mise hors circuit à l'interrupteur principal, est brune.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
93
2

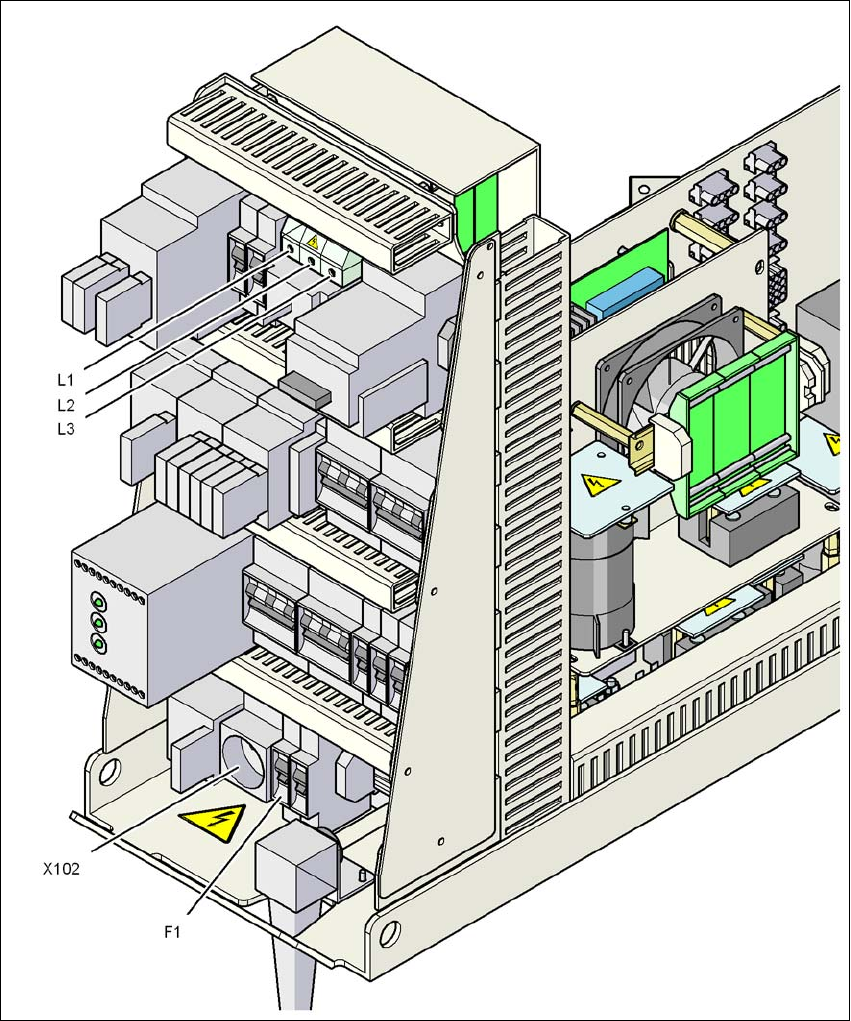

Fig. 2.9 - 2 Rack d'alimentation électrique, vue de devant
Q1 Interrupteur principal
X102 Prise de service
F1 Fusible de la prise de service
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
94
2

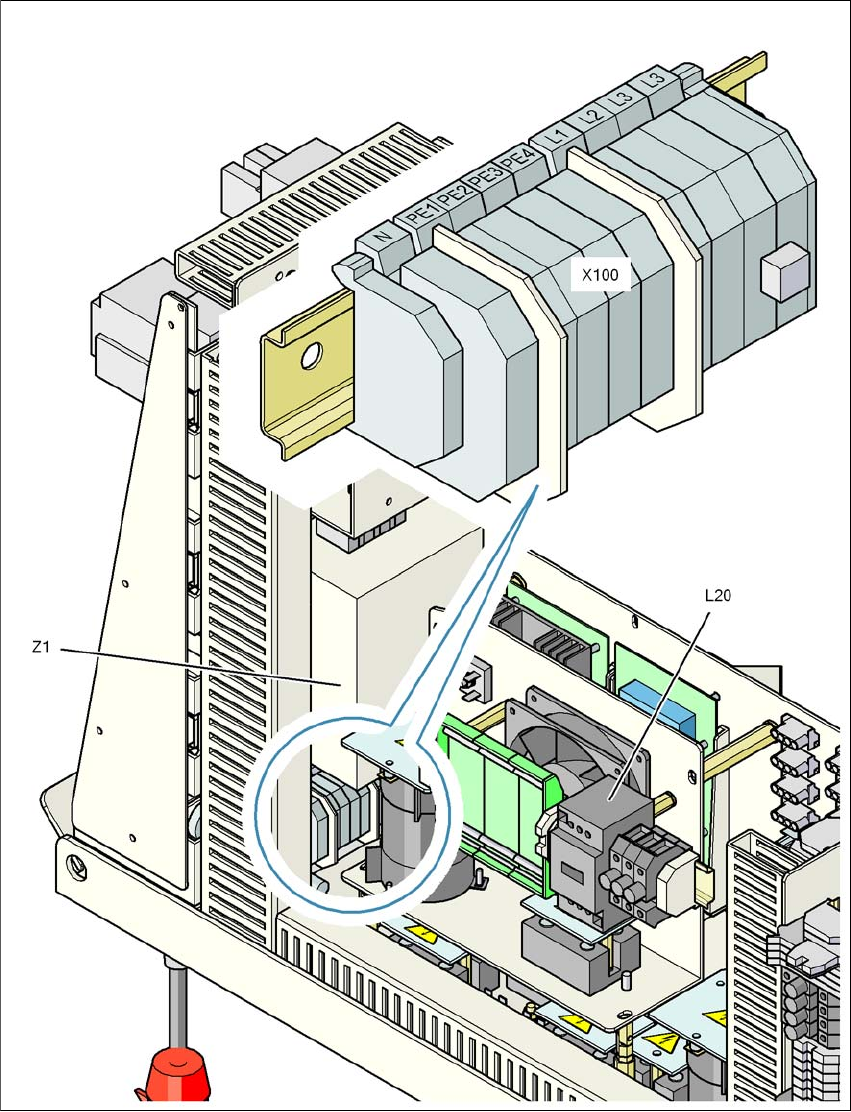

Fig. 2.9 - 3 Rack d'alimentation électrique, vue de dos
X100 Bornes de raccord pour le câble d'alimentation du réseau
L20 Self à décharge statique avec fusibles F21, F22 et F23
Z1 Filtre du réseau
