1.1.3 SIPLACE X4 LED Placer
L'automate de report X4 LED Placer est équipé de quatre portiques, respectivement de deux por-
tiques pour chaque zone de report (ZR). Les configurations de tête de report suivantes sont pos-
sibles sur l'automate X4 LED Placer:
a) Zone de report 1
b) Zone de report 2
Les caractéristiques de puissance sont identiques à celles de l'automate de report X4. Vous les
trouverez au chapitre 3.1
, page 103.
1.1.4 SIPLACE X3
L'automate de report X3 possède 3 portiques, dont 2 dans la zone de report 1 et un dans la zone
de report 2. Les configurations de têtes de report suivantes sont possibles sur l'automate X3:
a) Zone de report 1
b) Zone de report 2
Vous trouverez les caractéristiques de puissance dans la Section 3.1, page 103.
1
Têtes de report ZR2
b
Têtes de report ZR1
a
C&P20/C&P20 CPP/CPP
C&P20/C&P20 oui non
CPP/CPP oui oui
1
Têtes de report ZR2
b
Têtes de report ZR1
a
C&P20/C&P20 CPP/CPP CPP/TD TD/TD
C&P20 oui non non non
CPP oui oui non non
TD oui oui oui oui
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
24
1.1.5 SIPLACE X2
L'automate de report X2 dispose d'un portique par zone de report. Les configurations de têtes de
report suivantes sont possibles:
a) Zone de report 1
b) Zone de report 2
Vous trouverez les caractéristiques de puissance dans la Section 3.1, page 103.
1.1.6 Principe SIPLACE
Les têtes de report prennent les composants des magasins positionnés fixes sur les chariots des
composants ou sur les plateaux des changeurs de plateaux alvéolés matriciels et reportent éga-
lement les cartes au repos. Les automates de report de la série X disposent de deux zones de
report:
– dans le cas du convoyeur simple; il est possible de reporter simultanément jusqu'à deux cir-
cuits imprimés.
– dans le cas du convoyeur double, il est possible de reporter simultanément jusqu'à quatre cir-
cuits imprimés.
Le principe "Mise à disposition des composants au repos" et "CI au repos", qui a très bien fait ses
preuves dans tous les automates SIPLACE, présente une série d'avantages décisifs:
– le remplissage de composants ou l'épissurage de bandes ne génère pas de temps d'arrêt;
– l'alimentation, sans vibration, en composants permet une prise sûre même de très petits com-
posants (par ex. 01005);
– la carte, non déplacée lors du processus de report, empêche un décentrage des composants;
– la combinaison des têtes de report avec des changeurs de pipettes garantit systématique-
ment une configuration optimale des pipettes pour le processus de report respectif. Ceci per-
met de minimiser les trajectoires de déplacement et d'optimiser la séquence de report.
Une grande flexibilité, rentabilité et sécurité de la configuration sont les garants de la grande pro-
ductivité de la série X SIPLACE. Des temps d'arrêt minimaux augmentent le taux d'utilisation et
contribuent ainsi au gain de productivité.
1
Têtes de report ZR2
b
Têtes de report ZR1
a
C&P20 CPP TD
C&P20 oui non non
CPP oui oui non
TD oui oui oui
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
25
1

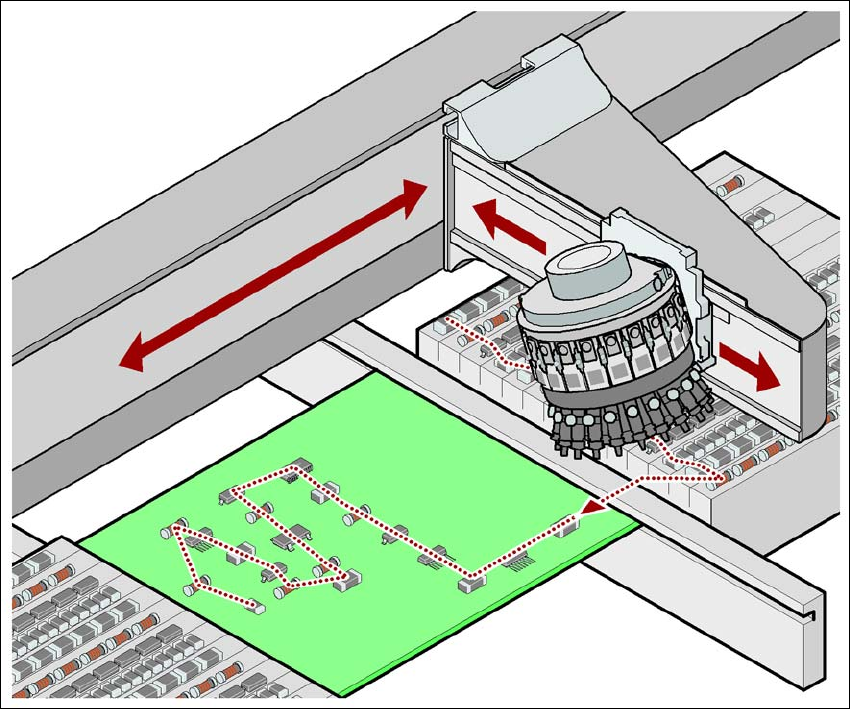

Fig. 1.1 - 1 Principe du report selon le procédé collecte & placement
1
1
1.1.7 Nouvelles options et caractéristiques de puissance
Les nouvelles options suivantes sont proposées, pour étendre la fonctionnalité de l'automate:
1.1.7.1 SIPLACE MultiStar (CPP) et la nouvelle caméra de composants
standard, type 30
La nouvelle caméra de composants de type 30 remplace la caméra de type 29 installée sur la tête
CPP. Elle peut être utilisée pour la production de prototypes à composants 01005.
1.1.7.2 Capteur de coplanéité 3D
Dès la version logicielle SR.705.03, la mesure de coplanéité est intégrée au logiciel de la station.
Le capteur 3D de coplanéité peut être installé aux emplacements suivants sur les automates de
report X4, X3 et X2:
