Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
166
3.8.2.3 Caméras CI et FC sur l'automate X2
3
Fig. 3.8 - 3 Caméras CI et FC sur l'automate X2
CPP MultiStar
TD TwinStar
25 Caméra FC, type 25
33 Caméra CI, type 33
P1, P3 Portique 1, portique 3
25 et 33
33 et 25
25 et 33
P3 P3
P1
P1
33
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
167
3.8.3 Caméra composants C&P, type 30, 27 x 27, numérique
3.8.3.1 Structure
3
Fig. 3.8 - 4 Caméra composants C&P, type 30, 27 x 27, numérique
(1) Optique de la caméra des composants et éclairage
(2) Amplificateur de caméra
(3) Commande de l'éclairage
3.8.3.2 Caractéristiques techniques
3
Dimensions des composants 0,3 x 0,3 mm² à 27 x 27 mm²
Spectre des composants 01005à 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Grille min. des petites pattes 0,3 mm
Largeur min. des petites pattes 0,15 mm
Grille min. des balls 0,25 mm pour composants < 18 x 18 mm²
0,35 mm pour composants 18 x 18 mm²
Diamètre min. des balls 0,14 mm pour composants < 18 x 18 mm²
0,2 mm pour composants 18 x 18 mm²
Champ de vision 32 x 32 mm²
Type d'éclairage Lumière incidente (5 plans librement programmables)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
168
3.8.4 Caméra composants fixe P&P, type 33, 55 x 45, numérique
3.8.4.1 Structure
3

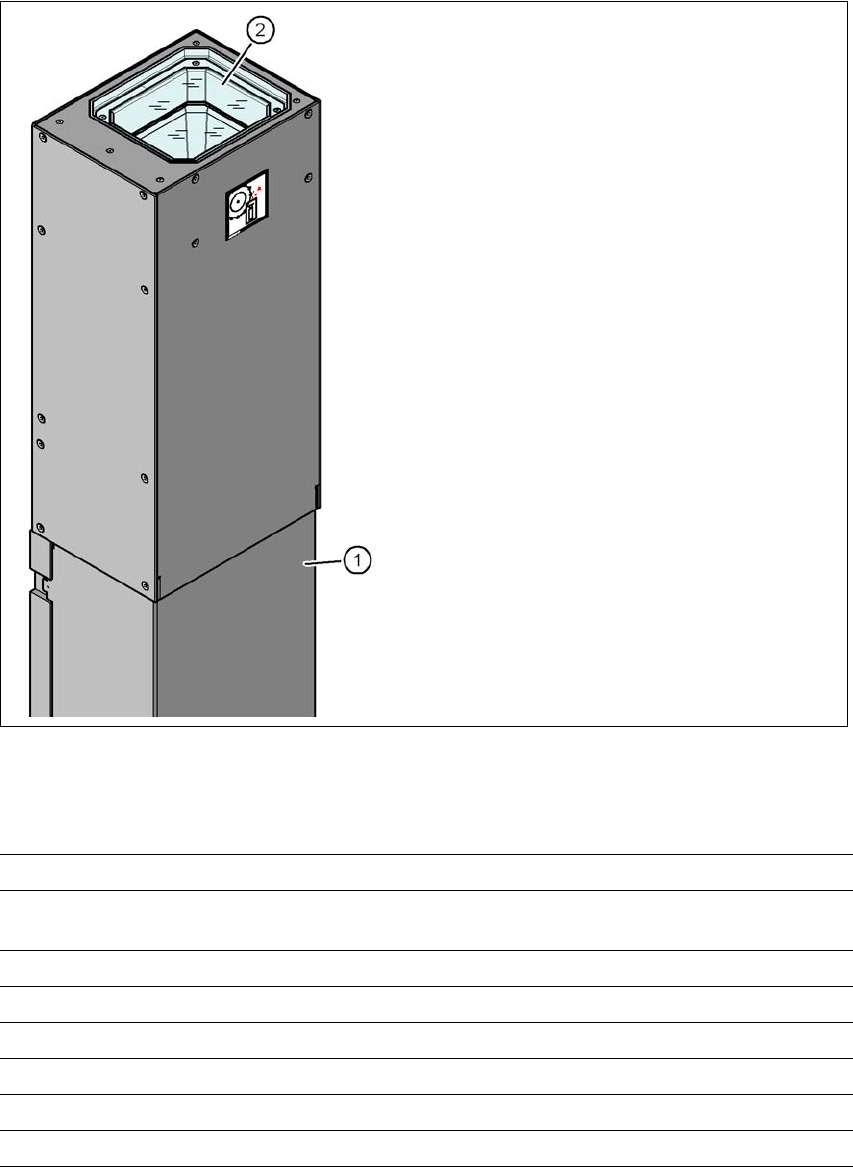

Fig. 3.8 - 5 Structure de la caméra composants fixe P&P, type 33, 55 x 45, numérique
3.8.4.2 Caractéristiques techniques
3
(1) Boîtier de caméra avec caméra intégrée
et amplificateur de caméra
(2) Plaque de verre - au dessous: plans
éclairage et optique
Dimensions des composants 0,5 x 0,5 mm² à 55 x 45 mm²
Spectre des composants 0402, MELF, SO, PLCC, QFP, condensateurs électrochimiques,
BGA
Grille min. des petites pattes 0,3 mm
Largeur min. des petites pattes 0,15 mm
Grille min. des balls 0,35 mm
Diamètre min. des balls 0,2 mm
Champ de vision 65 x 50 mm²
Type d'éclairage Lumière incidente (six plans librement programmables)
