Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 193 3.9.5 Interface d'Energie et de Données pour magasins X N° d'article 00141247- xx Interface d'Ener…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
192
Emplacements de magasins occupés 3 3
Quantité de composants conditionnés Par magasin de barres max. 150 exemplaires,3
suivant la longueur des composants 3
Données spécifiques des magasins de barres Largeur 9,5 mm / 3 magasins de barres 3
Largeur 15 mm / 2 magasins de barres 3
Largeur > 15 mm / 1 magasin de barres 3
Largeur 30 mm / 1 magasin de barres 3
Temps de vibration Réglable avec SIPLACE Pro de 400 à
plus de 1.000 msec 3
3.9.4.3 Adaptateur de magasin pour la série X avec convoyeur des rejets (module
d'élimination)
3
Fig. 3.9 - 16 Adaptateur de magasin pour la série X avec convoyeur des rejets
(1) Adaptateur pour magasins de la série X (n° d'article 00141305-xx)
(2) Plaque d'adaptation pour convoyeur des rejets (n° d'article 00141308-xx)
(3) Convoyeur des rejets (module d'élimination)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
193
3.9.5 Interface d'Energie et de Données pour magasins X
N° d'article 00141247-xx Interface d'Energie et de Données pour magasin X
3

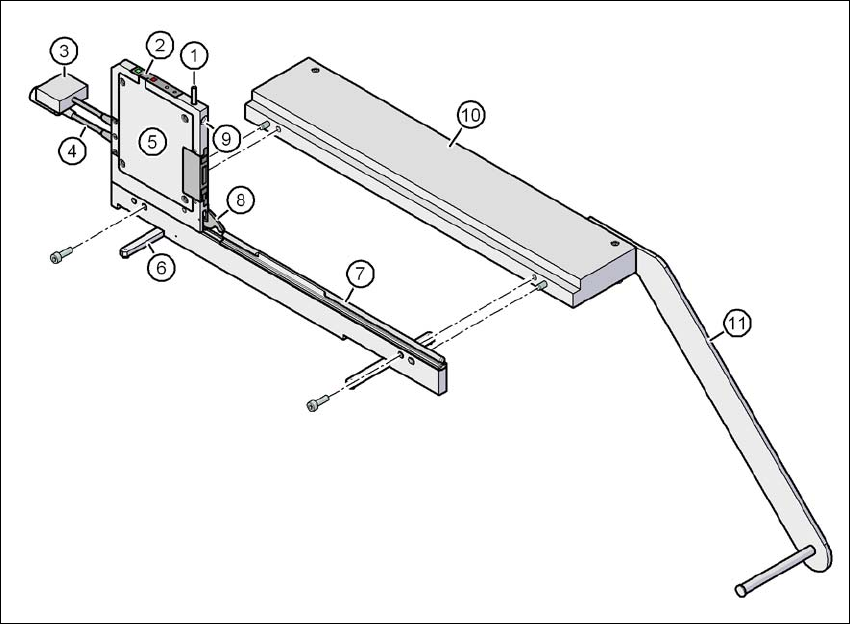

Fig. 3.9 - 17 Interface d'Energie et de Données pour magasins X
(1) Touche de déverrouillage pour dégager le cliquet de verrouillage
(2) Panneau de commande
(3) Câble de données
(4) Câble d'alimentation en courant
(5) Boîtier électronique
(6) Pieds escamotables
(7) Profilé oméga pour le guidage des magasins
(8) Cliquet de verrouillage
(9) Perçage de positionnement pour la goupille de centrage avant du magasin
(10) Plaque de base
(11) Support de bobine
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
194
3.9.5.1 Description
Les magasins X peuvent aussi être mis en service à l'extérieur de l'automate et du lieu de confi-
guration préalable à l'aide de l'interface Energie / Données. L'interface se compose d'un bâti en
aluminium avec profilé oméga (pos. 7 dans la Fig. 3.9 - 15
, page 191) pour y loger et y guider les
magasins. Le magasin est déposé, comme pour le chariot des comp. X, avec les coulisseaux, sur
le profilé oméga et poussé vers l'avant, jusqu'à ce que la goupille de centrage avant du magasin
s'enfonce complètement dans le perçage de positionnement (pos. 9 dans la Fig. 3.9 - 15
, page
191
). Le cliquet de verrouillage (pos. 8 dans la Fig. 3.9 - 15, page 191) bloque le magasin dans
cette position. Pour enlever le magasin, appuyez simplement sur la touche de déverrouillage (pos.
1 dans la Fig.
3.9 - 15
, page 191). Le cliquet de verrouillage (pos. 8 dans la Fig. 3.9 - 15, page 191) est enfoncé
vers le bas et libère le magasin. Des pieds escamotables (pos. 6 dans la Fig. 3.9 - 15
, page 191)
stabilisent la position de l'interface d'Energie et de Données, en particulier dans le cas de maga-
sins larges.
Le boîtier électronique (pos. 5 dans la Fig. 3.9 - 15
, page 191) loge le système électronique de
commande pour l'interface d'Energie et de Données. Le panneau de commande (pos. 2 dans la
Fig. 3.9 - 15
, page 191) se compose des touches de démarrage et d'arrêt et de deux DEL pour
l'affichage du statut. La communication avec un PC s'opère par l'intermédiaire du câble de don-
nées (pos. 3 dans la Fig. 3.9 - 15
, page 191). Le câble d'alimentation en courant (pos. 4 dans la
Fig. 3.9 - 15
, page 191) est raccordé à l'alimentation électrique, livrée simultanément.
3.9.5.2 Utilisation
L'interface d'Energie et de Données sert à examiner, maintenir en état et réparer les magasins X.
Par ailleurs, on peut l'utiliser pour la production de CI en vue de la configuration préalable. L'inter-
face d'Energie et de Données est fixée à cet effet sur la plaque de base (pos. 10 dans la Fig. 3.9
- 19, page 197). Le support de bobine est monté aussi (pos. 11 dans la Fig. 3.9 - 19, page 197)
sur la plaque de base. Lorsque la bande de composants est posée, vous pouvez examiner ou
changer le paramétrage de la largeur de pas, de la position de prise et de la vitesse de convoyage.
Un manuel d'utilisation détaillé décrit le maniement de l'interface et les travaux de service.
3.9.5.3 Etendue de la livraison
– Fente unique IFED
a
– Partie réseau, 100 - 120 / 200 - 240 V CA, +30V CC, 4,3 A
– Plaque de base avec bras de bobine
– Manuel d'utilisation
a) IFED = interface d'Energie et de Données
