4.3.11 Installer le rack du boîtier - PC sur les SIPLACE X4 / X3 / X2
4.3.11.1 Rack du boîtier - PC - Points de couplage électriques
4

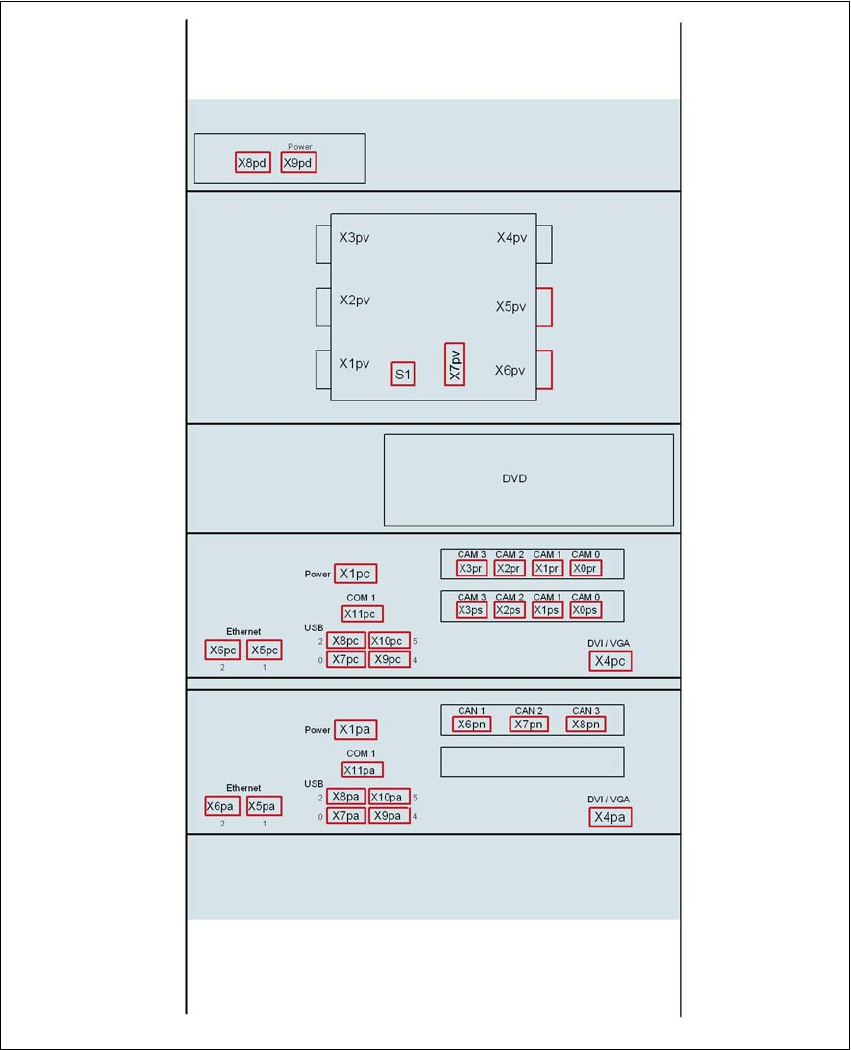

Fig. 4.3 - 18 Raccorder la fiche mâle du rack du boîtier - PC pour les SIPLACE X4 / X3 / X2, face avant
Concentrateur
Vidéomultiplexeur
Ordinateur de commande
Contrôleur de machine
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
262
4
Fig. 4.3 - 19 Raccorder la fiche mâle du rack du boîtier - PC pour les SIPLACE X4 / X3 / X2, face arrière
Concentrateur USB
Convertisseur CC/CC
Ordinateur de commande
Contrôleur de machine
Distributeur des tensions boîtier -
PC
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
263
4.3.11.2 Rack du boîtier - PC X4 / X3 / X2 - Fiches de raccordement sur la face avant
4
→ Contrôlez, en plus, les fiches de raccordement suivantes:
4
Rack du boîtier - PC, face
avant
(Fig. 4.3 - 20
, page 265)
Fiche mâle
Câble de raccordement Nota
Fiche
mâle
Câble
X0pr
a
X0pr 03009778 Enficher jusqu'à la butée
X1pr
a
X1pr 03009838 Enficher jusqu'à la butée
X2pr
a
X2pr 03009755 Enficher jusqu'à la butée
X3pr
a
X3pr 03009756 Enficher jusqu'à la butée
X0ps
a
X0ps 03009798 Enficher jusqu'à la butée
X1ps
a
X1ps 03009818 Enficher jusqu'à la butée
X2ps
a
X2ps 03009757 Enficher jusqu'à la butée
X3ps
a
X3ps 03009758 Enficher jusqu'à la butée
X6pc X6pc 03010478 Enficher jusqu'à la butée
X5pv X5pv 03051749 Bloquer avec des vis
X6pv X6pv 03051750 Bloquer avec des vis
a) Cette fiche mâle est prévue pour les caméras.
Rack du boîtier - PC, face
avant (Fig. 4.3 - 20
, page 265)
Fiche mâle
Fiche mâle Câble
X1pa
X4rz (face arrière boîtier -
PC)
03050908-W2
X1pc
X4rz (face arrière boîtier -
PC)
03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd
X2rz (face arrière boîtier -
PC)
03052633-W1
