3.10.4 Marques d'ajustage sur le chariot des composants de la série X SIPLACE
3
Fig. 3.10 - 4 Marques d'ajustage sur le chariot des composants de la série X SIPLACE
(1) Marques d'ajustage sur le chariot des composants
Après le couplage du chariot des composants de la série X SIPLACE, la machine mesure les mar-
ques d'ajustage du chariot des composants.
En ce qui concerne les composants, pourvus d'une longueur de bord, inférieure à 0,5 mm, donc
les composants 0402, voire plus petits, la position du composant est déterminée, avant la prise
du premier composant, avec la poche de bandes.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
203
3.10.5 Dimensions du chariot des composants, SIPLACE série X
3
Fig. 3.10 - 5 Dimensions du chariot des composants, SIPLACE série X, toutes les mesures en millimètres
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
204
3.10.6 Table des composants SIPLACE série X
Les magasins sont déposés, avec leur guide coulissant sur l'auxiliaire d'insertion (pos. 1 dans la
Fig. 3.10 - 6
). Lors de l'introduction, le magasin glisse, avec ses coulisses (pos. 12 et 13 dans la
Fig. 3.9 - 2
, page 175) sur le profil de guidage (pos. 2 dans la Fig. 3.10 - 6) jusqu'à la barre de
butée (pos. 4 dans la Fig. 3.10 - 6
). Un trou de centrage (pos. 5 dans la Fig. 3.10 - 6) situé sur la
barre de butée, recueille la goupille de centrage "Avant" (pos. 4 dans la Fig. 3.9 - 1
, page 174) du
magasin X. En même temps, le cliquet de verrouillage (pos. 1 dans la Fig. 3.10 - 7
, page 205) de
la table des composants s'encliquète sur le galet de verrouillage (pos. 1 dans la Fig. 3.9 - 1
, page
174
) du magasin. La goupille de centrage "Arrière" (pos. 12 dans la Fig. 3.9 - 1, page 174) située
sur la face supérieure du magasin, est recueillie par l'évidement de la barre de centrage (pos. 3
dans la Fig. 3.10 - 6
).
3

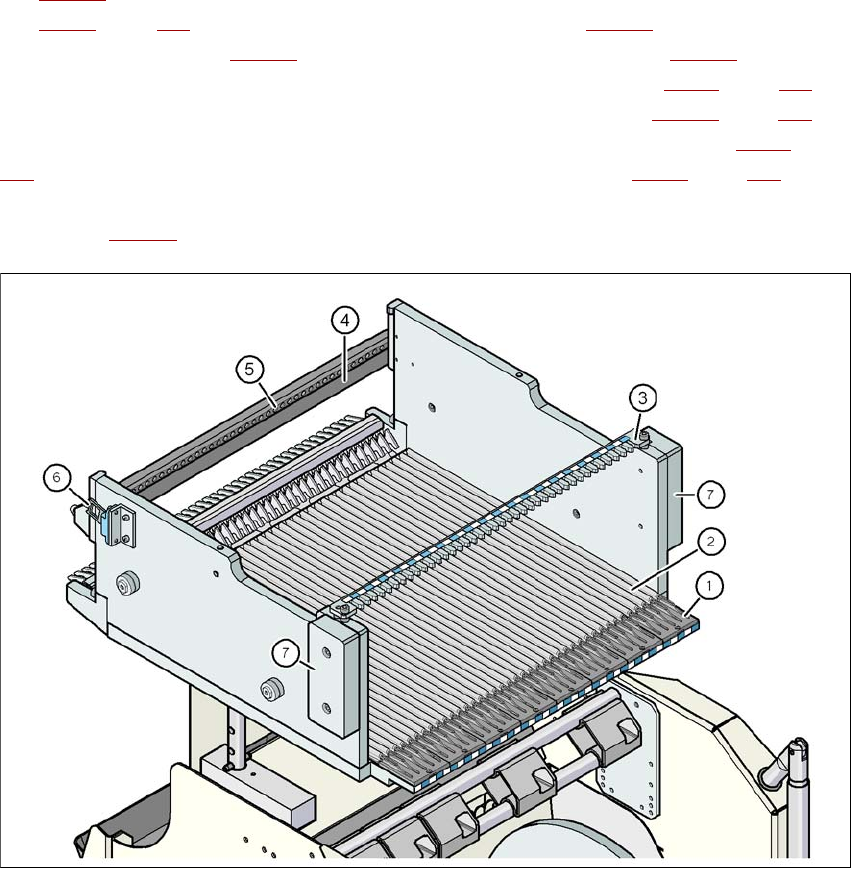

Fig. 3.10 - 6 Table des composants, SIPLACE série X, vue de derrière
(1) Auxiliaire d'insertion
(2) Profil de guidage (-profil)
(3) Barre de centrage, destinée à recueillir la goupille de centrage "Arrière" des magasins X
(4) Barre de butée
(5) Trous de centrage
(6) Languette de commutation du commutateur de sécurité du circuit d'ARRET D'URGENCE
(7) Protection anti-intervention
