Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 388 6 6 6.2.3 Dimensions pour la st ation de couplage avec chariot des comp. couplé 6 Fig. 6.2 - 3 St ation de coupla…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
387
6

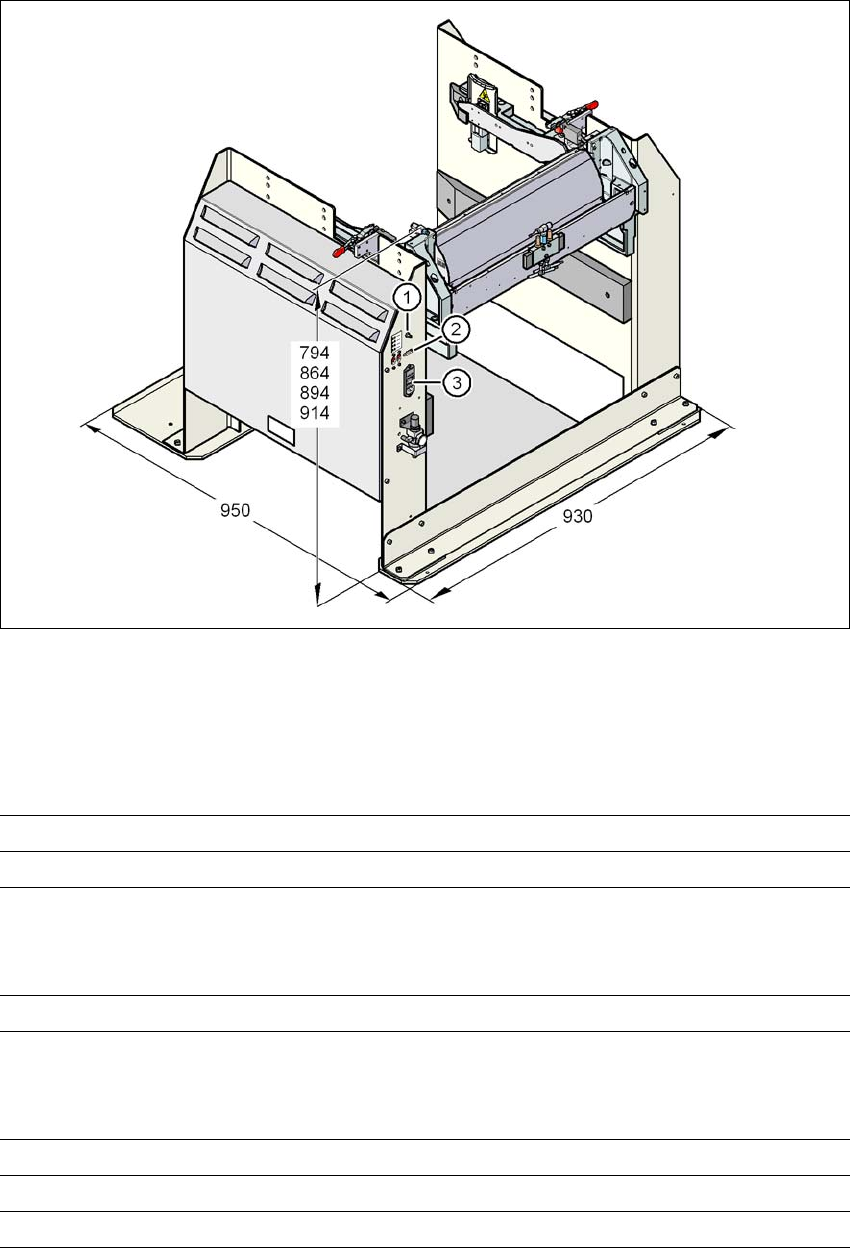

Fig. 6.2 - 2 Station de couplage - dimensions en millimètres, points de couplage
6.2.2 Caractéristiques techniques
6
Dimensions
Longueur x largeur 950 mm x 930 mm
Hauteur 794 mm en cas de hauteur du convoyeur de 830 mm
864 mm en cas de hauteur du convoyeur de 900 mm
894 mm en cas de hauteur du convoyeur de 930 mm
914 mm en cas de hauteur du convoyeur de 950 mm
Poids 120 kg
Valeurs de raccordement en air com-
primé
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Raccordement de l'air comprimé Fiche de couplage KS 2-M5-A
Consommation d'air comprimé 50 Nl/min
a
Tension de raccordement 88 - 264 V CA
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
388
6
6
6.2.3 Dimensions pour la station de couplage avec chariot des comp. couplé
6

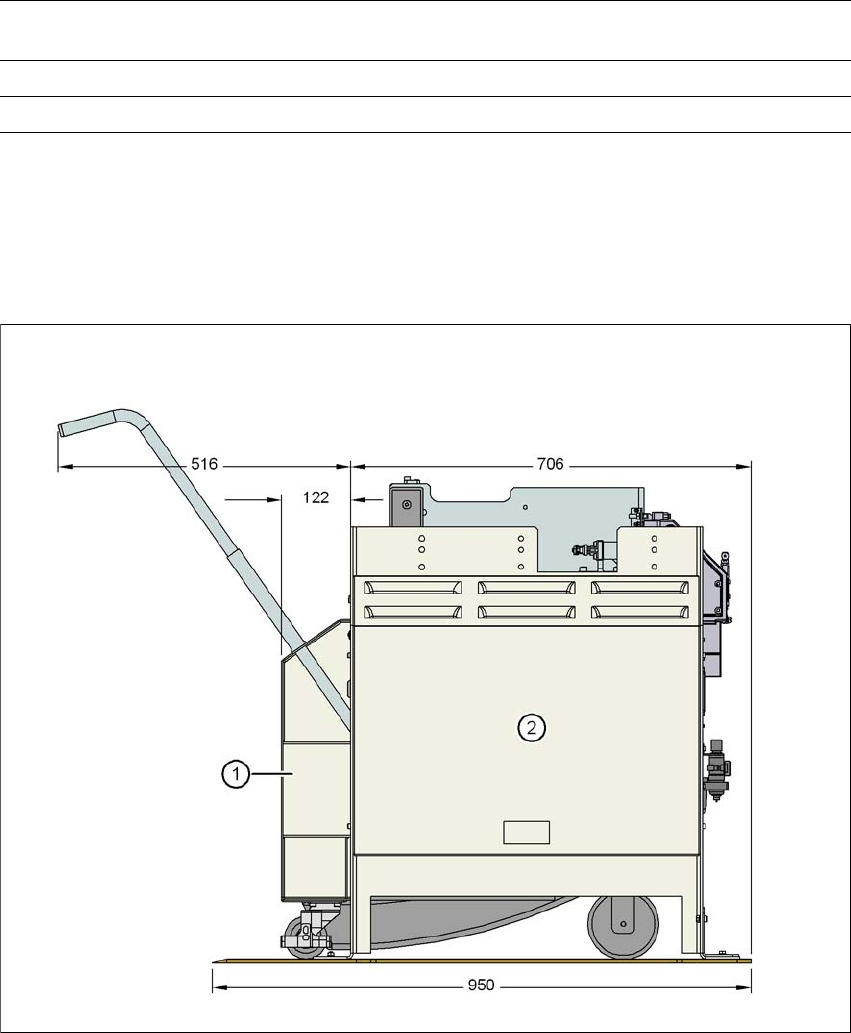

Fig. 6.2 - 3 Station de couplage avec chariot des comp. couplé - Dimensions en millimètres
(1) Chariot des composants
(2) Station de couplage
Courant nominal 3,5 A (230 V CA)
7 A (115 V CA)
Puissance apparente nominale 0,8 kW
Protection par fusibles 2 x 8 A
a) Dans des conditions atmosphériques normales à 20° C et 1013 hPa
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
389
6.2.4 Eléments de réglage et d'affichage
6
Fig. 6.2 - 4 Station de couplage - éléments de réglage et d'affichage
