Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
225
4.2.3.4 Raccorder le câble d'alimentation du réseau
4

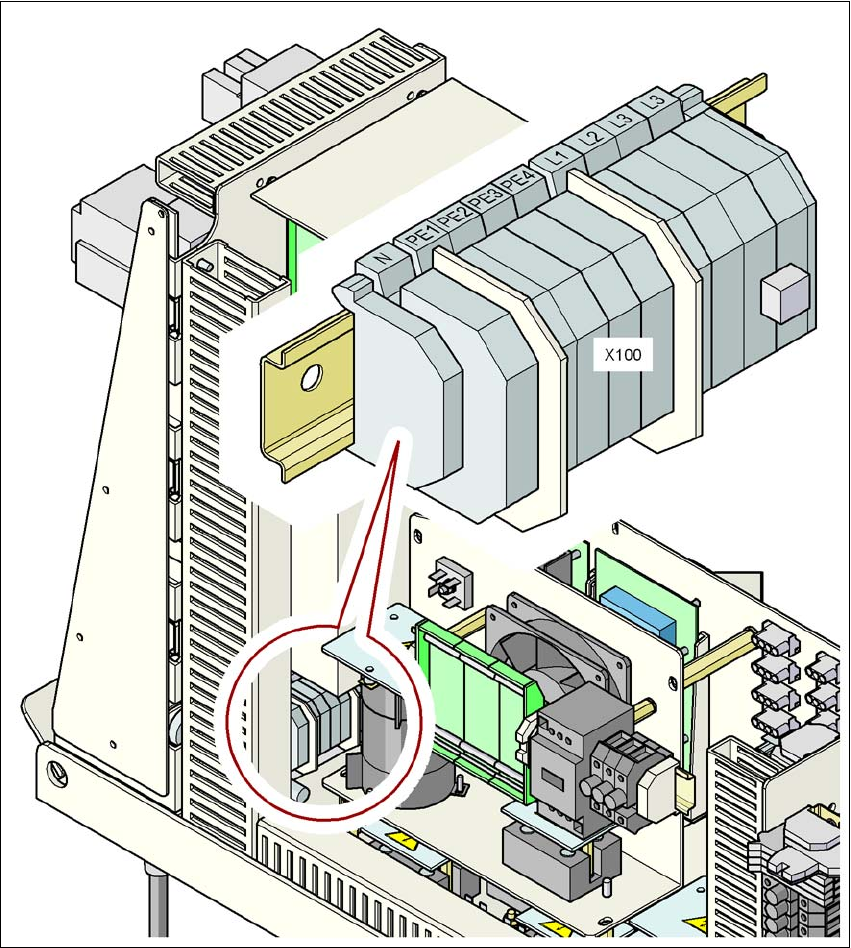

Fig. 4.2 - 4 Champ des bornes pour le raccordement du câble au réseau
(L1) Phase en courant triphasé
(L2) Phase en courant triphasé
(L3) Phase en courant triphasé
(N) Conducteur neutre
(PE) Conducteurs de protection PE1, PE2, PE3, PE4
(X100) Champ des bornes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
226
→ Sertissez un embout à chaque extrémité de brin.
→ Desserrez l'écrou sur le passe-câble coudé (pos. 2 dans la Fig. 4.2 - 3
, page 224).
→ Dépliez le passe-câble à vis coudé.
→ Guidez le câble d'alimentation du réseau à travers le passe-câble à vis coudé vers le champ
des bornes X100 (voir X100 dans la Fig. 4.2 - 4
, page 225).
→ Connectez le câble à la borne et veillez à assurer un rayon de courbure suffisamment grand.
Les brins ne doivent pas être flambés.
→ Repliez le passe-câble à vis coudé (pos. 2 dans la Fig. 4.2 - 3
, page 224) et serrez l'écrou à
la main.
4.2.3.5 Examiner les raccordements sur le côté primaire du transformateur de courant
triphasé T1
Il faut que le côté primaire du transformateur triphasé T1 soit configuré pour la tension d'alimen-
tation respective.
→ C'est pourquoi vous vérifierez sur la borne plate (voir Fig. 4.2 - 5
), si le côté primaire du trans-
formateur triphasé est correctement raccordé pour la tension d'alimentation respective.
4
Fig. 4.2 - 5 Champ des bornes du côté primaire du transformateur triphasé T1
Quant à la position du champ des bornes,
voir pos. 3 dans la Fig. 4.2 - 6
, page 227
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
227
NOTA 4
Les réseaux japonais d'alimentation (3 x 200 V CA) et les réseaux d'alimentation aux E.-U. (3 x
208 V CA) sont raccordés aux bornes pour 3 x 204 V CA.
4
4
4
4
Fig. 4.2 - 6 Position du champ des bornes avec raccordements primaires du transformateur triphasé T1
(1) Transformateur triphasé T1
(2) Panonceau avec schéma de raccordement du côté primaire
(3) Champ des bornes avec raccordements primaires du transformateur triphasé T1
