Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 380 6.1.3.5 Position des changeurs de pipettes p our la T winSt ar sur l'automate X2 Aux emplacement s 1 à 4, il…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
379
6.1.3.4 Position des changeurs de pipettes pour la TwinStar sur l'automate X3
Un changeur de pipettes peut être installé pour la TwinStar à chacun des emplacements suivants.
Changeur de pipettes 1 à l'emplacement 3 (pos. 1 dans la Fig. 6.1 - 23
): 12 magasins
Changeur de pipettes 2 aux emplacements 2 et 4
(pos. 5 dans la Fig. 6.1 - 23
): chacun 10 magasins
Ceci produit une capacité totale de 3 changeurs de pipettes avec 32 magasins et, au total, 64 ga-
rages de pipettes.
6

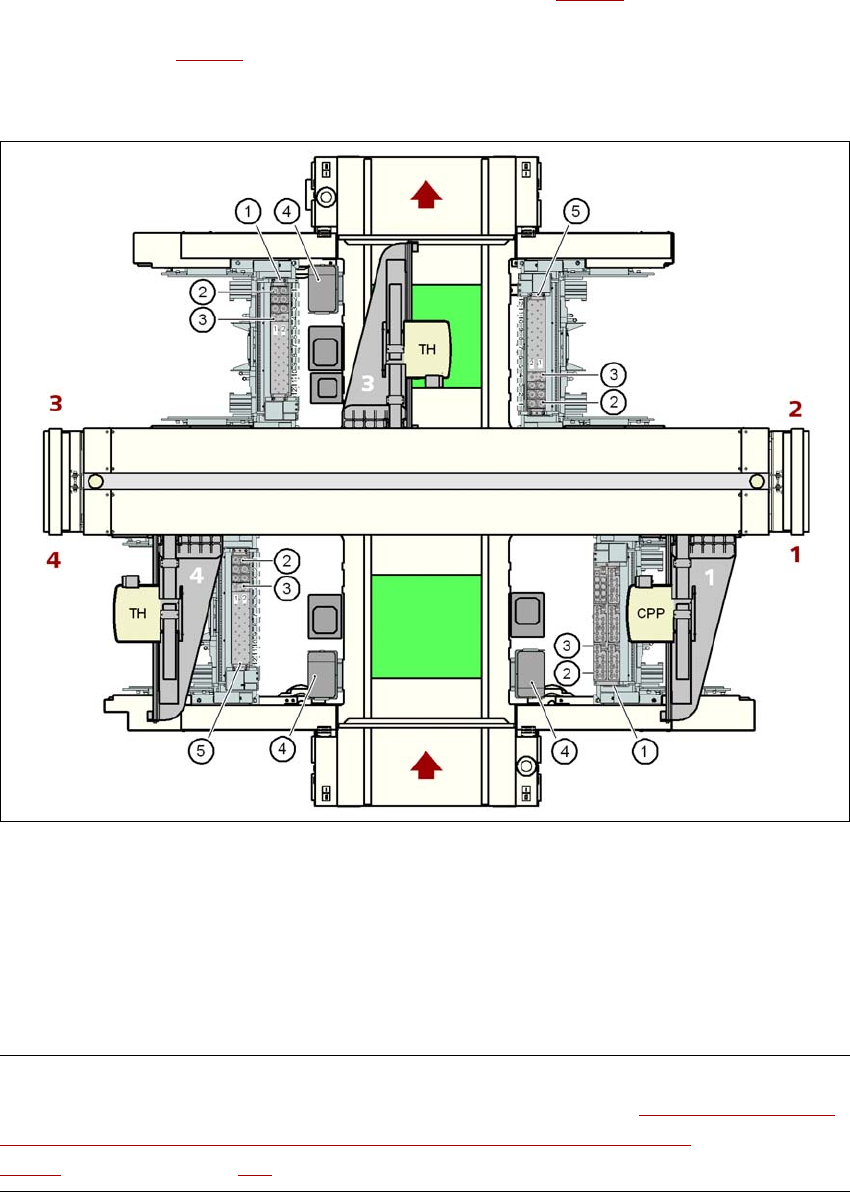

Fig. 6.1 - 23 Position des changeurs de pipettes pour la TwinStar sur l'automate X3
(1) Changeur de pipettes 1 (TD)
(2) Magasin standard
(3) Magasin pour pipettes spéciales ou pinces
(4) Conteneur des rejets de composants
(5) Changeur de pipettes 2 (TD)
NOTA 6
Si un CDPAM est installé à l'emplacement 4, il faut y configurer l'option "Changeur de pipettes
pour la TwinStar dans la zone de report avec 2 portiques et un CDPAM couplé" (voir Section
6.1.3.7, à partir de la page 382).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
380
6.1.3.5 Position des changeurs de pipettes pour la TwinStar sur l'automate X2
Aux emplacements 1 à 4, il est possible d'installer, respectivement, un changeur de pipettes pour
la TwinStar.
Changeur de pipettes 1 aux emplacements 1 et 3 (pos. 1 dans la Fig. 6.1 - 24
): chacun 12 maga-
sins
Changeur de pipettes 2 aux emplacements 2 et 4 (pos. 5 dans la Fig. 6.1 - 24
): chacun 10 maga-
sins
Ceci produit une capacité totale de 4 changeurs de pipettes, avec 44 magasins et, au total, 88
garages de pipettes.
6

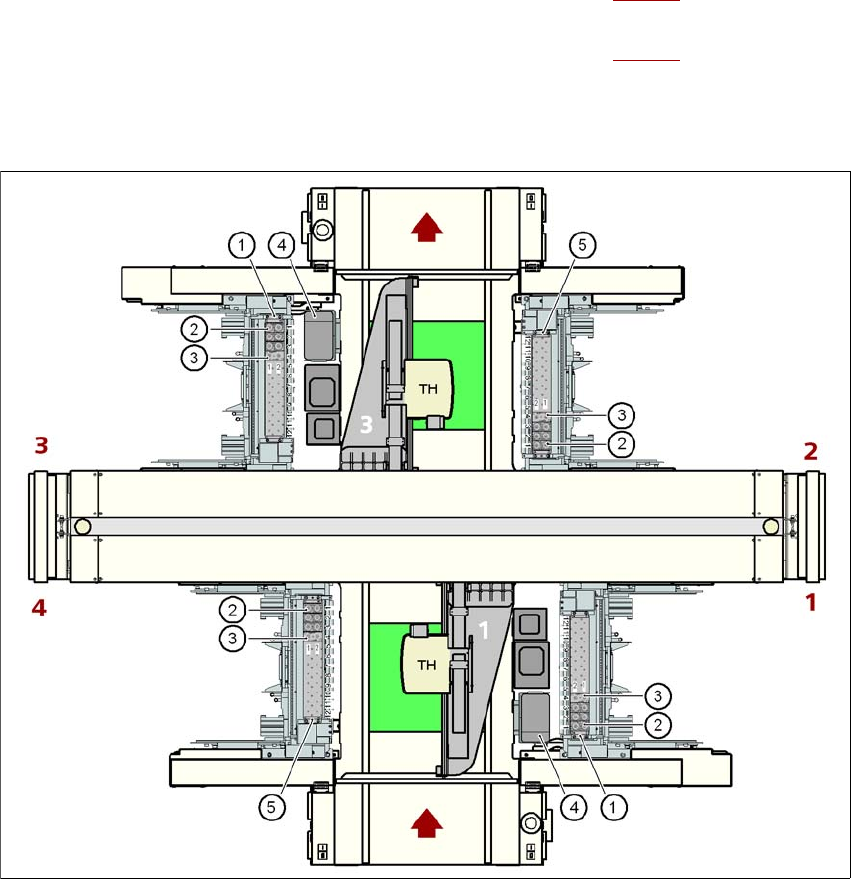

Fig. 6.1 - 24 Position des changeurs de pipettes pour la TwinStar sur l'automate X2
(1) Changeur de pipettes 1 (TD)
(2) Magasin standard
(3) Magasin pour pipettes spéciales ou pinces
(4) Conteneur des rejets de composants
(5) Changeur de pipettes 2 (TD)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
381
NOTA 6
Si un CDPAM est installé à l'emplacement 4, on ne peut y configurer aucun changeur de pipet-
tes.
6.1.3.6 Montage
Le changeur de pipettes est fixé sur le dispositif de rentrée des chariots des composants.
6

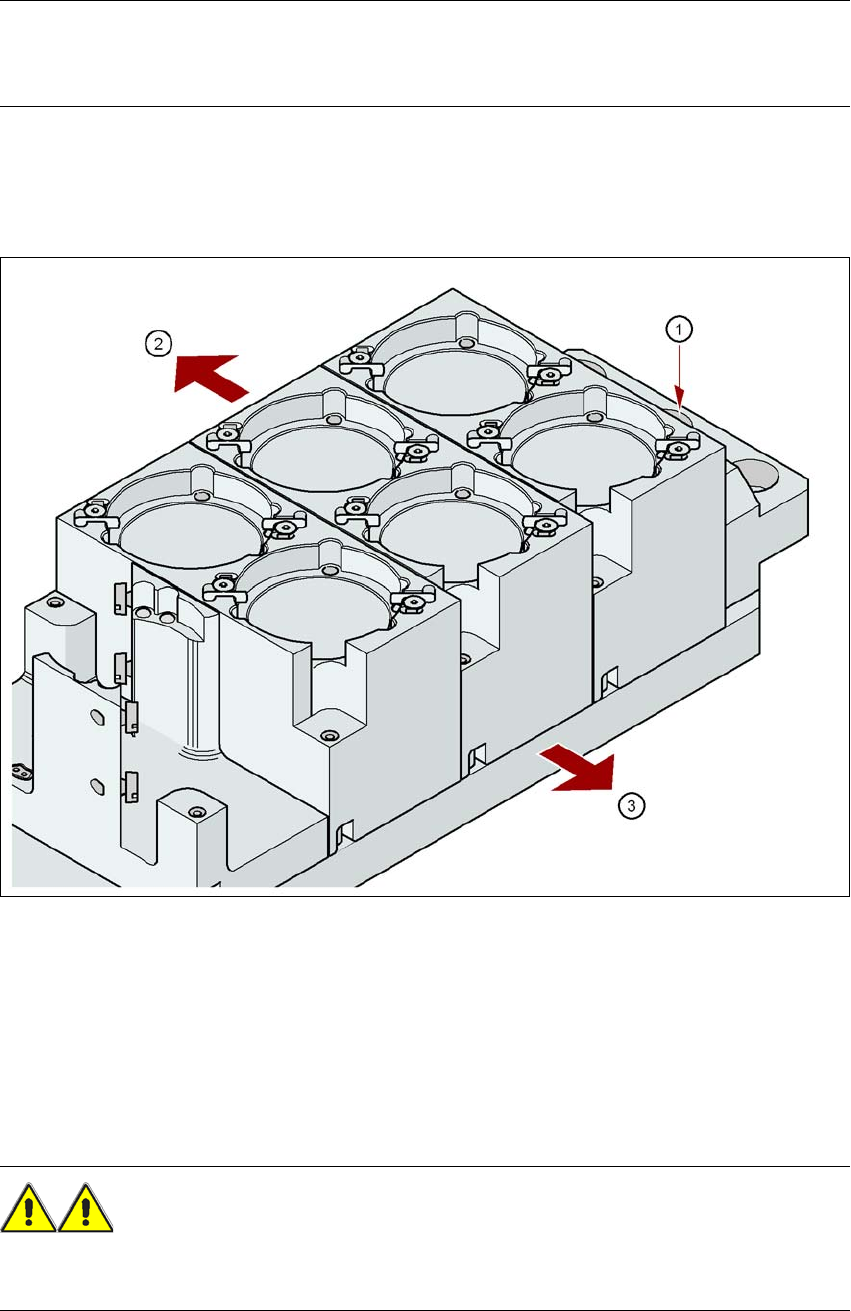

Fig. 6.1 - 25 Position de montage
(1) Alésage de marquage
(2) Côté opérateur
(3) La flèche est tournée dans le sens du convoyeur de CI
6
→ Alignez le changeur de pipettes de sorte que l'alésage de marquage (pos. 1) soit à gauche,
vue par l'opérateur.
AVERTISSEMENT 6
N'installez, pour chaque tête de report, que le changeur de pipettes associé. En cas de mélan-
ges de configurations, il y a risque de collision de la tête!
