Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 393 6 NOT A: 6 Ne démontez le revêtement (pos. 9 dans la Fig. 6.2 - 5 , page 391 ) que dans les cas suivants : – La c…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
392
6.2.5.1 Outils
Vous aurez besoin de l'outillage suivant pour le réglage en hauteur du dispositif de rentrée des
chariots des composants:
– Clé pour vis à tête à six pans creux, jeu
– Clé à fourche, SW 13
6.2.5.2 Modifier la configuration du dispositif de rentrée des chariots des composants et
l'adapter à d'autres hauteurs
AVERTISSEMENT 6
→ Coupez l'alimentation en courant de la station de couplage.
→ Coupez l'alimentation en air comprimé de la station de couplage
Le poids du dispositif de rentrée des chariots des comp. est d'env. 40 kg.
→ Si nécessaire, vous demanderez à une deuxième personne de vous aider lors du changement
de configuration.
→ Respectez le déroulement des étapes de travail décrites.
6.2.5.3 Adapter le dispositif de rentrée des chariots des comp. à une hauteur de 830 mm
ou 900 mm
6
Fig. 6.2 - 6 Succession des opérations en cas de changement de configuration d'une hauteur de 830 mm à 900 mm
→ Desserrez les deux vis à tête à six pans creux M8x18 (pos. 9 dans la Fig. 6.2 - 5, page 391) et
enlevez les coulisses gauche et droite (pos. 8 dans la Fig. 6.2 - 5
, page 391).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
393
6
NOTA: 6
Ne démontez le revêtement (pos. 9 dans la Fig. 6.2 - 5
, page 391) que dans les cas suivants:
– La configuration du dispositif de rentrée des chariots des composants est modifiée et adaptée
à une hauteur de 830 mm.
– Le dispositif de rentrée des chariots des comp. est adapté d'une hauteur de 830 mm à une
autre hauteur.
→ Desserrez les 4 vis à tête à six pans creux, M5x12 (pos. 7 dans la Fig. 6.2 - 5
, page 391). Main-
tenez le revêtement pour qu'il ne tombe pas.
→ Enlevez le revêtement.
ATTENTION 6
En levant et en abaissant le dispositif de rentrée du chariot des comp., veillez à ne pas endom-
mager de câble.
→ Desserrez les deux vissages (pos. 3 dans la Fig. 6.2 - 5
, page 391).
→ Desserrez les deux vissages (pos. 2 dans la Fig. 6.2 - 5
, page 391).
→ Enlevez les deux écrous hexagonaux et les deux rondelles de calage M8 (pos. 4 dans la Fig.
6.2 - 5
, page 391).
→ Maintenez le dispositif de rentrée du chariot des comp. à la partie latérale (pos. 10 dans la Fig.
6.2 - 5
, page 391) et enlevez les deux vis à tête à six pans creux M8x40 à cet endroit.
→ Pivotez le dispositif de rentrée des chariots des comp. vers le haut, jusqu'à ce que le trou dans
la partie latérale vienne recouvrir le trou longitudinal (pos. 5 dans la Fig. 6.2 - 5
, page 391).
→ Fixez la partie latérale à cet endroit. A cet effet, serrez les écrous de manière lâche seulement.
→ Maintenez le dispositif de rentrée du chariot des comp. à la UCM (pos. 12 dans la Fig. 6.2 - 5
,
page 391
) et enlevez les vissages en pos. 2 dans la Fig. 6.2 - 5, page 391.
→ Pivotez le dispositif de rentrée des chariots des comp. vers le haut jusqu'à ce que le trou dans
la partie latérale vienne recouvrir le trou de 900 mm (pos. 1 dans la Fig. 6.2 - 5
, page 391).
→ Fixez la partie latérale à cet endroit. A cet effet, serrez les écrous de manière lâche seulement.
→ Pivotez le dispositif de rentrée des chariots des comp. du trou longitudinal (pos. 5 dans la Fig.
6.2 - 5
, page 391) vers le trou de 900 mm vers le haut et fixez-le à cet endroit.
→ Vérifiez que tous les vissages aux pos. 2, 3 et 4 de la hauteur de 900 mm du chariot des comp.
soient bien fixes.
→ Fixez les coulisses gauche et droite (pos. 8 dans la Fig. 6.2 - 5
, page 391) avec la vis à tête à
six pans creux M8x18 (pos. 9 dans la Fig. 6.2 - 5
, page 391).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
394
→ Fixez le revêtement (pos. 11 dans la Fig. 6.2 - 5, page 391) avec les 4 vis à tête à six pans
creux M5x12 (pos. 7 dans la Fig. 6.2 - 5
, page 391).
NOTA 6
Lors du changement de configuration d'une hauteur de 900 mm à 830 mm, procédez en sens
inverse (voir Fig. 6.2 - 6, page 392).
6.2.5.4 Adapter le dispositif de rentrée des chariots des comp. à une hauteur de 900,
930 ou 950 mm
6

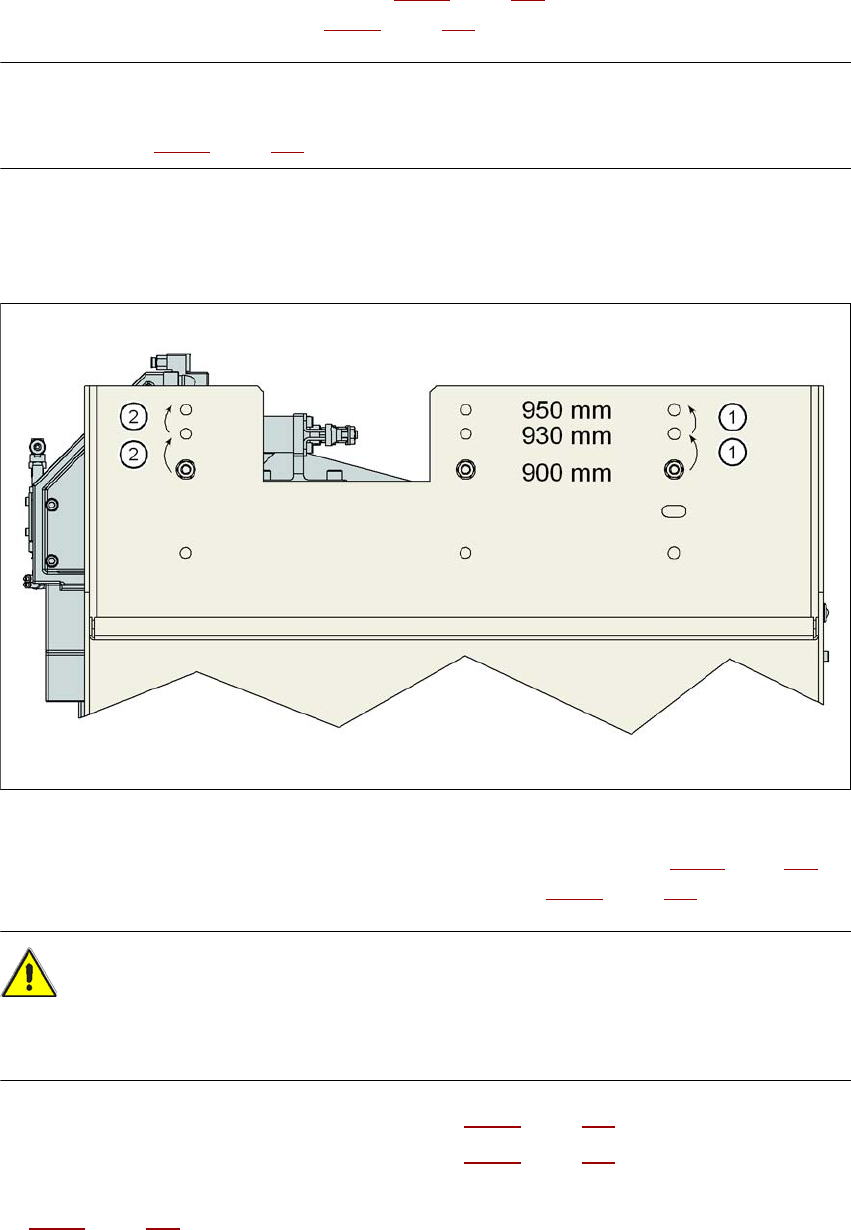

Fig. 6.2 - 7 Succession des opérations lors du changement de configuration d'une hauteur de 830 mm à 900 mm
→ Desserrez les deux vis à tête à six pans creux M8x18 (pos. 9 dans la Fig. 6.2 - 5, page 391) et
enlevez les coulisses gauche et droite (pos. 8 dans la Fig. 6.2 - 5
, page 391).
ATTENTION 6
En levant et en abaissant le dispositif de rentrée du chariot des comp., veillez à ne pas endom-
mager de câble.
→ Desserrez les deux vissages (pos. 3 dans la Fig. 6.2 - 5
, page 391).
→ Desserrez les deux vissages (pos. 2 dans la Fig. 6.2 - 5
, page 391).
→ Enlevez les deux écrous hexagonaux et les deux rondelles de calage M8 (pos. 4 dans la Fig.
6.2 - 5
, page 391).
