Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 402 6.3.5 Dimensions de l'au tomate X4 avec CDP AM 6 6 Fig. 6.3 - 3 Dimensions de l'automate X4 avec change…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
401
6.3.4.2 Eléments de réglage
6

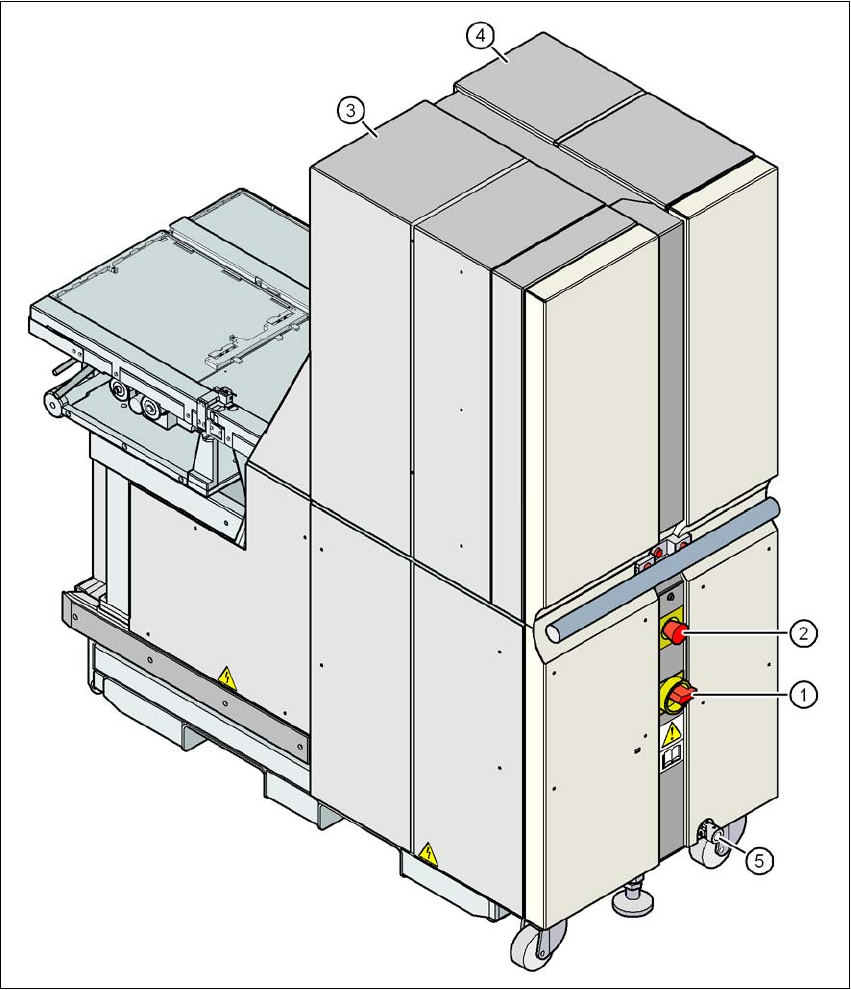

Fig. 6.3 - 2 Changeur de plateau alvéolé matriciel, vue de dos
(1) Interrupteur principal
(2) Bouton-poussoir d'ARRET D'URGENCE
(3) Tour 1 pour une prise max. de 30 supports de magasin de plateaux (jusqu'à 60 plateaux al-
véolés JEDEC)
(4) Tour 2 pour une prise max. de 40 supports de plateaux alvéolés (jusqu'à 40 plateaux alvéolés
JEDEC)
(5) Repère de manutention pour les manivelles de réglage en hauteur du changeur de plateau
alvéolé matriciel
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
402
6.3.5 Dimensions de l'automate X4 avec CDPAM
6
6
Fig. 6.3 - 3 Dimensions de l'automate X4 avec changeur de plateau alvéolé matriciel en millimètres
6
NOTA 6
Aux emplacements 2 et 4, on peut aussi coupler, à la place d'un chariot des composants, un
changeur de plateau alvéolé matriciel.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
403
6.3.6 Dimensions de l'automate X3 avec CDPAM
6
6
6
6
Fig. 6.3 - 4 Dimensions de l'automate X3 avec changeur de plateau alvéolé matriciel en millimètres
NOTA 6
Aux emplacements 2 et 4, on peut aussi coupler, à la place d'un chariot des composants, un
changeur de plateau alvéolé matriciel.
