Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
262
4

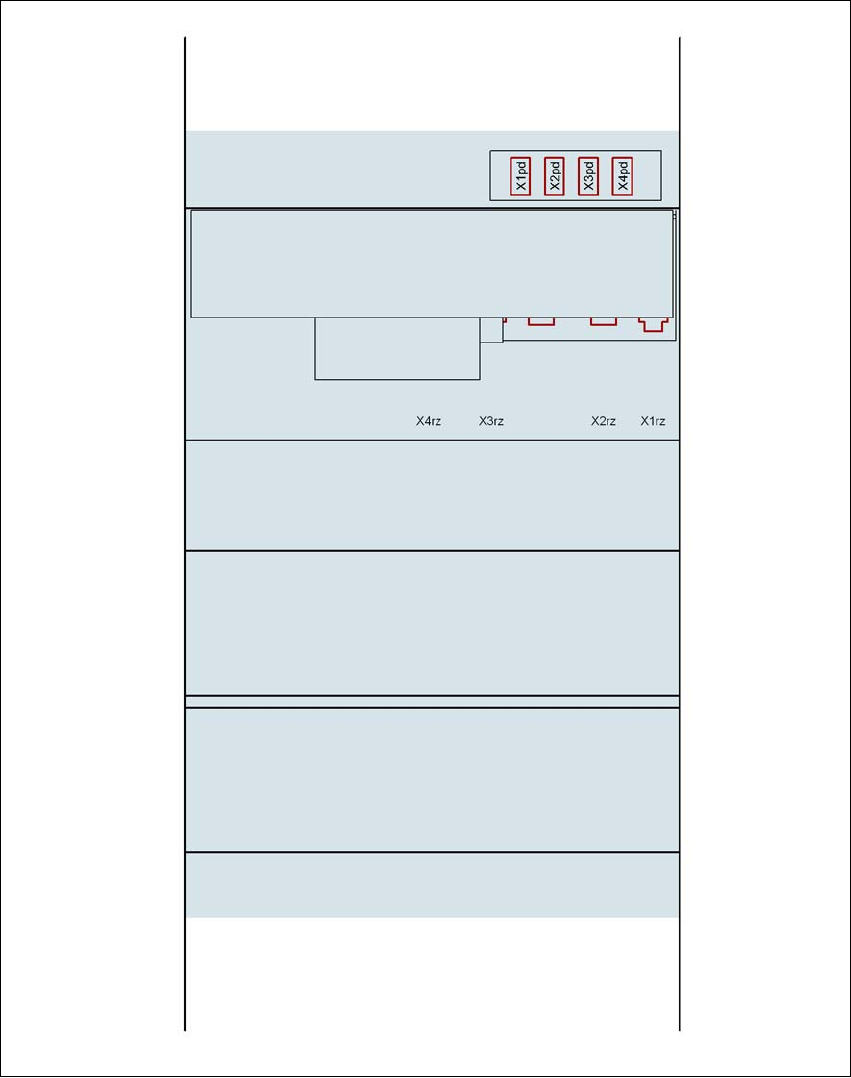

Fig. 4.3 - 19 Raccorder la fiche mâle du rack du boîtier - PC pour les SIPLACE X4 / X3 / X2, face arrière
Concentrateur USB
Convertisseur CC/CC
Ordinateur de commande
Contrôleur de machine
Distributeur des tensions boîtier -
PC
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
263
4.3.11.2 Rack du boîtier - PC X4 / X3 / X2 - Fiches de raccordement sur la face avant
4
→ Contrôlez, en plus, les fiches de raccordement suivantes:
4
Rack du boîtier - PC, face
avant
(Fig. 4.3 - 20
, page 265)
Fiche mâle
Câble de raccordement Nota
Fiche
mâle
Câble
X0pr
a
X0pr 03009778 Enficher jusqu'à la butée
X1pr
a
X1pr 03009838 Enficher jusqu'à la butée
X2pr
a
X2pr 03009755 Enficher jusqu'à la butée
X3pr
a
X3pr 03009756 Enficher jusqu'à la butée
X0ps
a
X0ps 03009798 Enficher jusqu'à la butée
X1ps
a
X1ps 03009818 Enficher jusqu'à la butée
X2ps
a
X2ps 03009757 Enficher jusqu'à la butée
X3ps
a
X3ps 03009758 Enficher jusqu'à la butée
X6pc X6pc 03010478 Enficher jusqu'à la butée
X5pv X5pv 03051749 Bloquer avec des vis
X6pv X6pv 03051750 Bloquer avec des vis
a) Cette fiche mâle est prévue pour les caméras.
Rack du boîtier - PC, face
avant (Fig. 4.3 - 20
, page 265)
Fiche mâle
Fiche mâle Câble
X1pa
X4rz (face arrière boîtier -
PC)
03050908-W2
X1pc
X4rz (face arrière boîtier -
PC)
03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd
X2rz (face arrière boîtier -
PC)
03052633-W1
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
264
4.3.11.3 Rack du boîtier - PC X4 / X3 / X2 - Fiches de raccordement sur la face arrière
4
4
4.3.11.4 Installer le rack du boîtier - PC pour les SIPLACE X4 / X3 / X2
→ Mettez en place les fiches de raccordement sur la face arrière du rack du boîtier - PC (voir
Section 4.3.12.3
, page 267).
→ Soulevez prudemment le rack du boîtier - PC sur le rail, présent sur le kit de montage.
→ Veillez à ne pas écraser de câble.
→ Insérez le rack du boîtier - PC dans le kit de montage, jusqu'à la butée.
→ Mettez en place les fiches de raccordement sur la face avant du rack du boîtier - PC (voir
Section 4.3.12.2
, page 266).
→ Fixez les câbles sur la face avant avec des ligatures de câbles.
→ Bloquez le rack du boîtier - PC avec la vis à tête cylindrique.
→ Fixez le câble de prise de terre sur les portes (pos. 2 dans la Fig. 4.3 - 15
, page 256), comme
le montre la Fig. 4.3 - 16
page 259.
→ Verrouillez les portes.
NOTA 4
Dans le cas de l'automate X2, poursuivez avec la Section 4.3.11.5
"Monter les tôles latérales".
En ce qui concerne les automates X3 et X4, poursuivez par la Section 4.3.13
"Installer l'unité
d'axes" page 268.
4.3.11.5 Monter les tôles latérales
→ Fixez le câble de prise de terre sur chaque tôle latérale (pos. 6 dans la Fig. 4.3 - 15, page
256
), comme cela est représenté dans la Fig. 4.3 - 16, page 259.
→ Fixez la tôle latérale avec, respectivement, 6 vis à tête cylindrique sur le bâti de la machine.
→ Poursuivez avec la Section 4.3.14
"Monter le témoin lumineux", page 270.
Rack du boîtier - PC,
face arrière
(Fig. 4.3 - 19
, page 262)
fiche mâle
Câble de raccordement Nota
Fiche mâle Câble
TERRE 1
Couronne
de câble
Câble de prise de terre
Fixer d'après Fig. 4.3 - 16
,
page 259
X1rz X1rz 03051757 Enficher jusqu'à la butée
X3rz X3rz 03050907 Enficher jusqu'à la butée
X1pd X1pd 03051751 Enficher jusqu'à la butée
X2pd X2pd 03051752 Enficher jusqu'à la butée
X3pd X3pd 03051753 Enficher jusqu'à la butée
X4pd X4pd 03051754 Enficher jusqu'à la butée
