Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
129
3.5.2 MultiStar SIPLACE
3
Fig. 3.5 - 3 MultiStar SIPLACE - Vue de devant, groupes de fonctions partie 1
(1) Barillet avec 12 segments
(2) Segment avec commande DP intégrée
(3) Moteur couple pour l'entraînement du barillet
(4) Platine de distribution intermédiaire
(5) Platine d'excitation des 12 commandes DP
(6) Raccordement de l'air comprimé pour les tubes de Venturi du circuit de prise, de report et de
maintien
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
130
3
Fig. 3.5 - 4 MultiStar SIPLACE - Vue de devant, groupes de fonctions partie 2
(1) Caméra composants C&P, type 30, 27 x 27, numérique
(2) Moteur couple pour l'entraînement du barillet
(3) Moteur Z (moteur linéaire)
(4) Vérin de rappel
(5) Soupape de régulation de pression
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
131
3

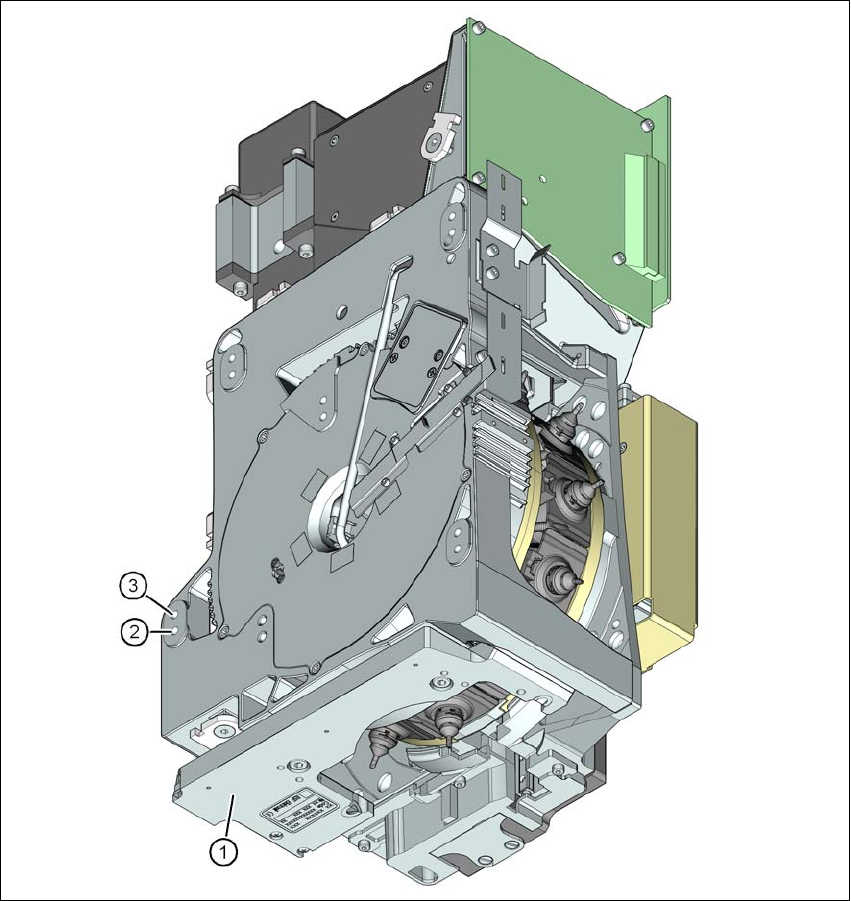

Fig. 3.5 - 5 MultiStar SIPLACE - Vue de dos, groupes de fonctions partie 3
(1) Détecteur de composants
(2) Position de montage pour une hauteur de comp. jusqu'à 11,5 mm
(3) Position de montage pour une hauteur de comp. jusqu'à 6 mm
3.5.2.1 Description
La MultiStar réunit les deux propriétés apparemment opposées de grande puissance de report et
de grande flexibilité. Dans le cas de petits composants jusqu'à 27 x 27 mm², la MultiStar fonc-
tionne en procédé Collect&Place, c'est-à-dire avec une haute puissance de report. À cet effet, les
composants sont centrés optiquement avec la caméra comp. intégrée. Dans le cas de grands
