Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 277 4.3.16.6 Mesures d'écartement des pieds de la ma chine p ar rapport à l'automate et au CDP AM 4 4 4 4 F…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
276
4.3.16.5 Mesures de distance des pieds de la machine et du convoyeur à quatre voies
4
4
4
4
Fig. 4.3 - 27 Mesures de distance des pieds de la machine et du convoyeur à quatre voies en millimètres -
Bords fixes de convoyage extérieurs, distance 535 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
277
4.3.16.6 Mesures d'écartement des pieds de la machine par rapport à l'automate et au
CDPAM
4
4
4
4
Fig. 4.3 - 28 Mesures d'écartement des pieds de la machine par rapport à l'automate et au CDPAM en millimètres
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
278
4.3.17 Intégrez l'automate dans la ligne
→ Tenez compte des remarques d'avertissement qui sont contenues dans la Section 4.3.2,
page 229
.
→ Vous trouverez outils et moyens auxiliaires dans la Section 4.3.3
, page 230.
4.3.17.1 Positionner le chariot élévateur à fourche
4

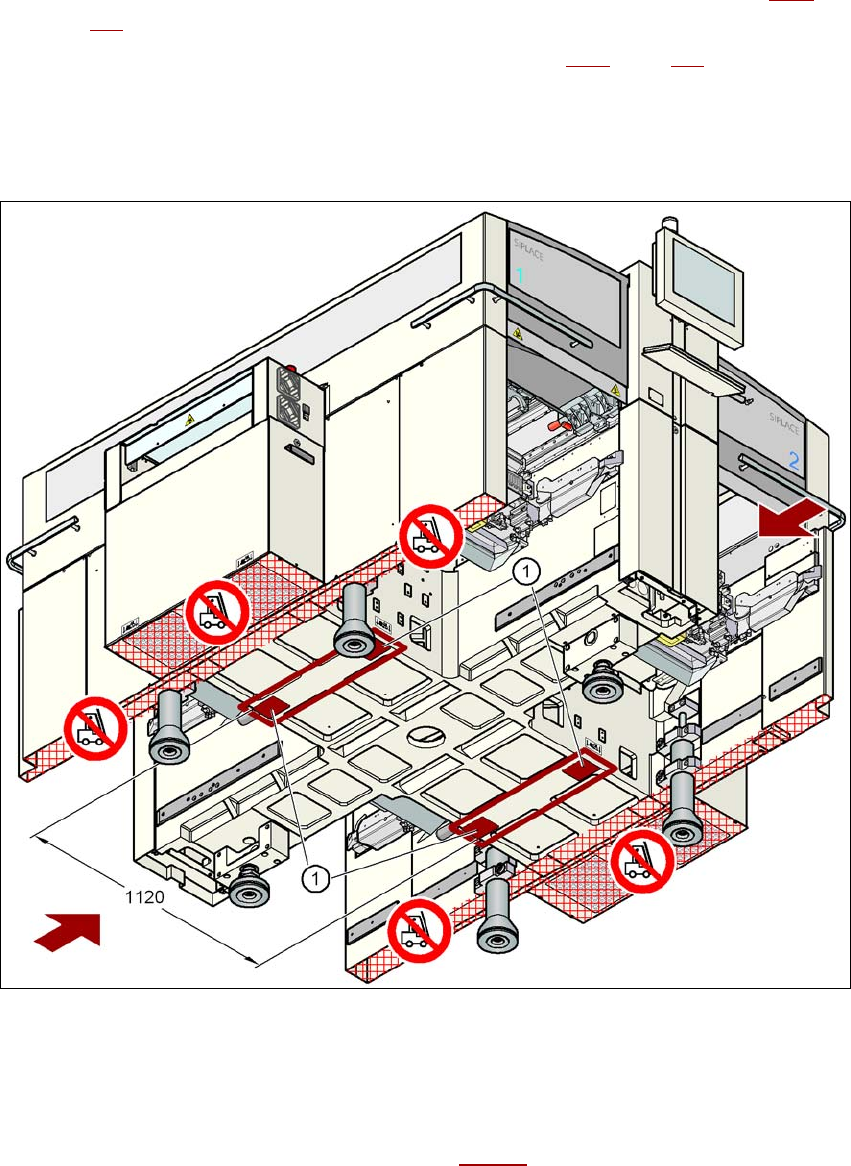

Fig. 4.3 - 29 Surfaces d'appui - Fourches transversales par rapport au sens de convoyage des cartes
(1) Surfaces d'appui des fourches du chariot élévateur à fourche
→ Positionnez le chariot élévateur à fourche perpendiculairement au sens de convoyage des
cartes et ouvrez les fourches suffisamment pour que la surface d'appui de l'automate repose
de manière uniforme sur les fourches (voir Fig. 4.3 - 29
).
