Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 314 5.6 Informations d'alarme et aide en ligne Si des alarmes se présentent pendant le trava il sur l'autom…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
313
5.5.6 Manipulation orientée application par le biais de marquages de couleur
Des symboles, boutons et écrans peuvent être mis en évidence par le biais de couleurs, sur l'in-
terface utilisateur. Grâce aux différentes mises en évidence en couleur, vous voyez immédiate-
ment, quand, par ex.: une intervention de l'opérateur s'avère indispensable ou qu'il y a des
avertissements.
Les marquages de couleur suivants sont utilisés dans le logiciel de la station:
5
User
Settings
(Réglages
utilisateur)
Réglage du niveau utilisateur (voir Section 5.3.3
, page 302).
Réglage de la langue. Vous pouvez choisir par défaut "Allemand"
ou "Anglais". Un CD Langues est disponible pour l'installation de
langues nationales supplémentaires.
D'autres options peuvent être réglées à partir du niveau utilisa-
teur "Production avancée".
Machine Options
(Options de ma-
chine)
Vous ne pouvez pas changer d'option dans le niveau utilisateur
"Production".
Configuration d'options de machine.
Software Options
(Options logiciel-
les)
Uniquement pour "Dépannage client" ou "Dépannage
SIPLACE".
Différentes fonctions de test peuvent être activées ici.
Summary over all
connected sys-
tems
(Vue d'ensemble
des systèmes ex-
ternes reliés)
Affichage de tous les systèmes externes reliés (par ex.: OIS,
SetupCenter). Affichage du statut de liaison et de la mémoire
occupée ou suppression des systèmes reliés.
Symbole Réglages Description
Couleur État Signification
Rouge Alarme Une intervention de l'opérateur est nécessaire.
Uniquement dans l'écran "Magasins, composants et pipettes".
Orange Avertissement Il existe une remarque pour l'opérateur.
Une intervention directe de l'opérateur n'est, cependant, pas
nécessaire.
Uniquement dans l'écran "Magasins, composants et pipettes".
Vert En cours de trai-
tement
Un symbole ou un bouton a le contrôle sur la machine et l'état
est en ordre.
Uniquement dans les écrans "Production", "Magasins, com-
posants et pipettes", "Circuit imprimé", "Examiner détecteurs
et fonctions" et "Dépannage".
Vert clignotant Waiting for board
(En attente de
circuit imprimé)
Remplace l'état "Busy" ("Occupé") si la machine est prête à
fonctionner en mode de production mais ne produit pas parce
qu'il n'y a aucun circuit imprimé.
Introduisez un circuit imprimé.
Uniquement dans l'écran "Production".
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
314
5.6 Informations d'alarme et aide en ligne
Si des alarmes se présentent pendant le travail sur l'automate de report, le message d'alarme s'af-
fiche en rouge dans le champ de statut de l'interface utilisateur. Le symbole de l'information
d'alarme est actif.
Le bouton, mis en évidence en rouge, dans la barre de symboles signale qu'une intervention de
l'opérateur s'avère indispensable.
5

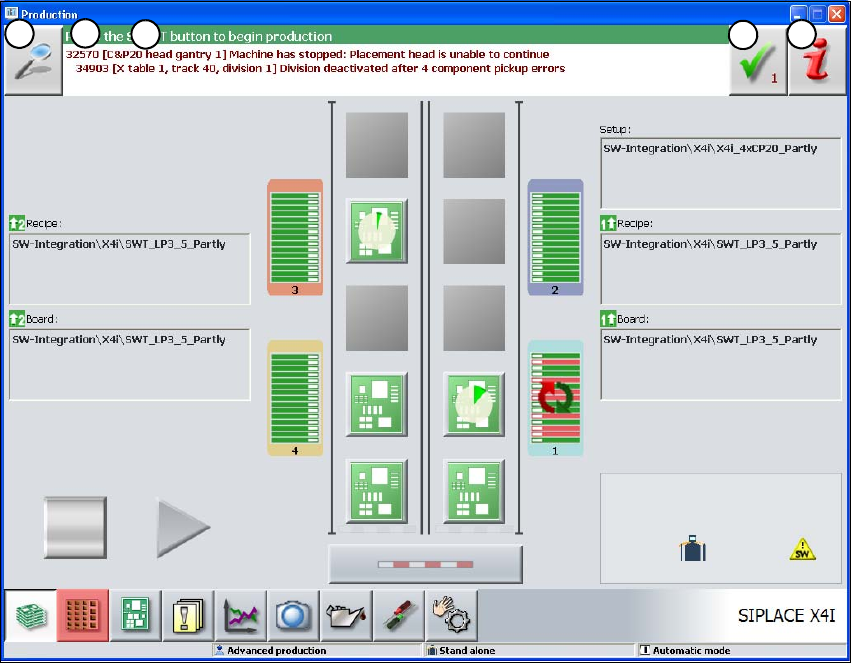

Fig. 5.6 - 1 Écran "Production" avec message d'alarme (à l'instar de la SIPLACE X4I)
(1) Numéro d'alarme
(2) Message d'alarme: information brève sur l'alarme
(3) Symbole "Détails": pour appeler des informations détaillées (par ex.: source de l'erreur, heure
de l'apparition)
(4) Symbole "Valider l'alarme": pour supprimer l'affichage de l'alarme
(5) Symbole "Information d'alarme": pour appeler l'aide sur l'alarme actuelle
1
2
3
4
5
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
315
5.6.1 Afficher des informations sur l'alarme actuelle
Pour afficher des informations sur l'alarme actuelle, le système d'aide, qui concerne l'ordinateur
de station, est lancé par un clic sur le symbole . La fenêtre principale du système d'aide,
munie des informations sur les alarmes, s'ouvre. Les informations se rapportent, à ce sujet, à
l'alarme actuellement affichée, à partir de laquelle l'aide a été lancée.
Lorsqu'une alarme a été éliminée et que l'élimination est constatée automatiquement par la ma-
chine, l'alarme est supprimée automatiquement dans le champ de statut.
Lorsque l'élimination n'est pas reconnue automatiquement, l'alarme peut être supprimée manuel-
lement à partir du champ de statut.
À cet effet, cliquez sur le symbole . Le message d'alarme ne s'affiche plus dans le
champ de statut.
5.6.2 Afficher des informations sur l'alarme sélectionnée
Dans la barre de symboles, cliquez sur le bouton (1).
Toutes les alarmes intervenues sont répertoriées.
Cliquez sur le bouton "Afficher l'historique des messages" (2).
Cliquez dans l'arborescence des menus de la liste des alarmes (3), pour ouvrir des messages
détaillés des alarmes.
. 5

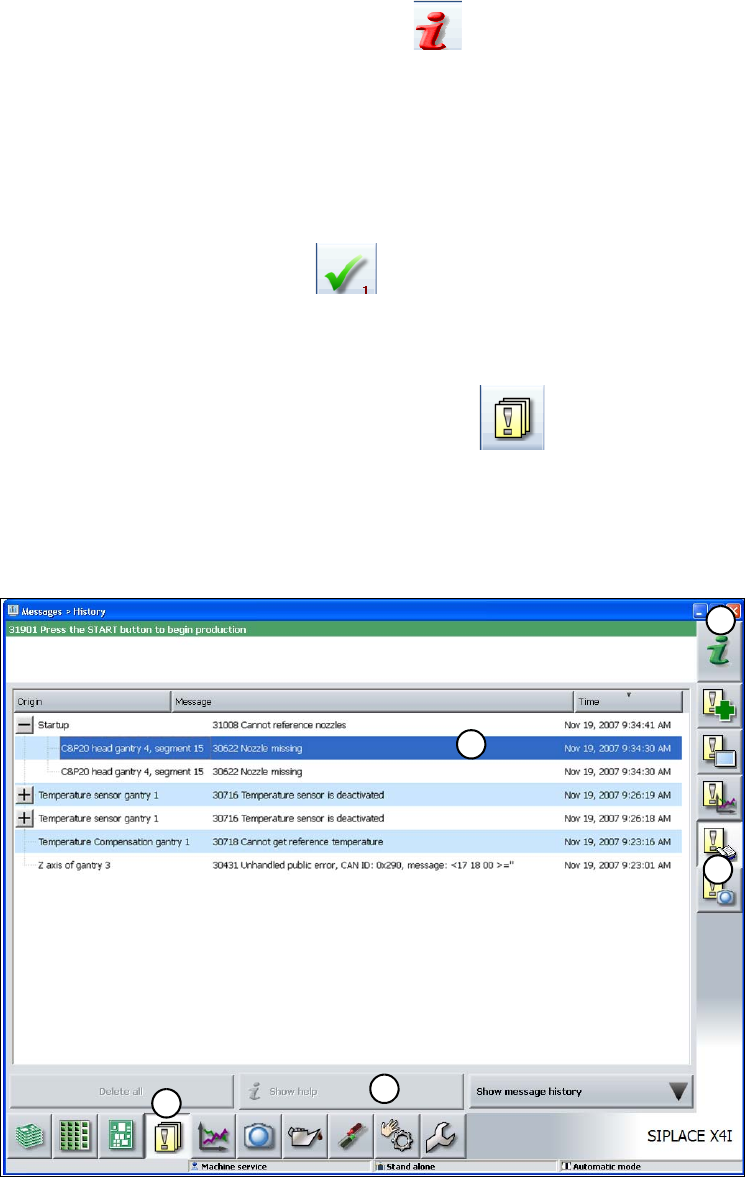

Fig. 5.6 - 2 Exemple: Liste des alarmes (à l'instar de la SIPLACE X4I)
1
2
3
4
5
