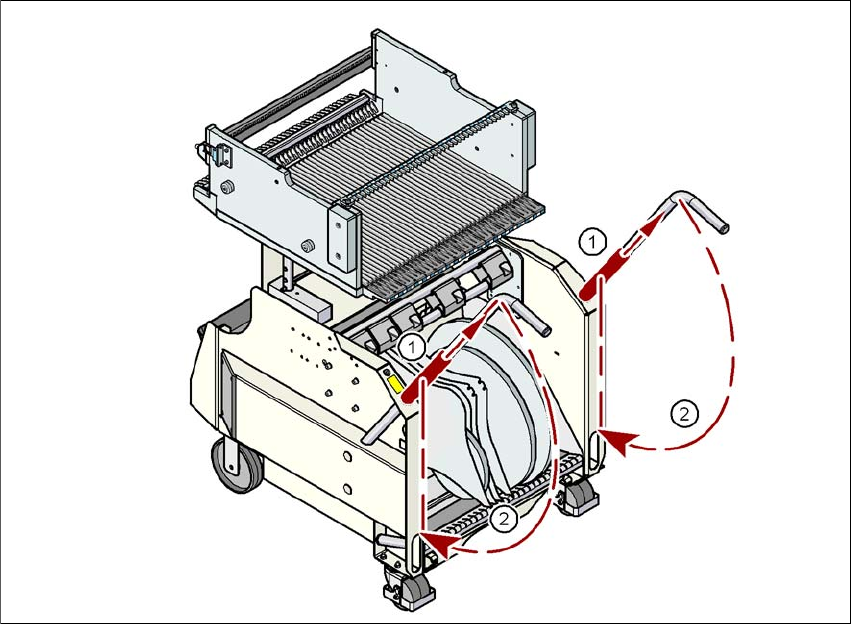

Fig. 5.15 - 4 Chariot des composants de la série X - tournez les poignées vers le bas
(1) Poussez le manchon vers le haut
(2) Rabattre les poignées vers le bas
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
351
5.16 Couplage et découplage du chariot des comp. à la
station de couplage
5
Fig. 5.16 - 1 Chariot des composants de la série X - tournez les poignées vers le bas
(1) Voyant de contrôle pour l'alimentation en courant
(2) Bouton poussoir pour verrouiller et déverrouiller tous les magasins, disposés sur le chariot
des composants
(3) Tendeur horizontal pour immobiliser la table des composants - Levier en position "Fermé"
5
5
5.16.1 Coupler le chariot des composants de la SIPLACE série X à la station de
couplage
AVERTISSEMENT 5
→ Pendant le couplage, ne mettez pas la main dans les secteurs, situés entre le chariot des
composants et la station de couplage.
→ Ouvrez les deux tendeurs horizontaux en même temps en les déplaçant dans le sens de la
flèche (pos. 3 dans la Fig. 5.16 - 1
).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
352
→ Poussez prudemment le chariot des composants dans la station de couplage. La table des
composants est, ce faisant, soulevée.
→ Veillez à ce que le chariot des composants repose entièrement sur la plaque de base de la
station de couplage.
→ Fermez les deux tendeurs horizontaux en même temps (pos. 3 dans la Fig. 5.16 - 1
, page
351
).
La table des comp. est soulevée et verrouillée en position définitive.
→ Tous les magasins, disposés sur la table des composants, se déverrouillent ou se verrouillent
à l'aide du bouton poussoir (pos. 2 dans la Fig. 5.16 - 1
, page 351).
5.16.2 Découpler le chariot des composants de la SIPLACE série X de la station de
couplage
AVERTISSEMENT 5
→ Pendant le découplage, ne mettez pas la main dans les secteurs, situés entre le chariot des
composants et la station de couplage.
→ Ouvrez les deux tendeurs horizontaux en même temps (pos. 3 dans la Fig. 5.16 - 1
, page
351
).
La table des composants descend.
→ Sortez, alors, le chariot des composants de la station de couplage.
