Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 287 → Placez les goupilles spiralées dans les trous de la hauteur du convoyeur de CI désirée (voir Fig. 4.4 - 1 , pag…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
286
4.4.1 Remarques d'avertissement
AVERTISSEMENT 4
Seuls les techniciens AS ASM ou des personnes certifiées sont habilités au réglage de la hauteur
des chariots de composants.
→ A cet effet, tenez compte des consignes de lutte contre les accidents en vigueur.
→ Enlevez tous les magasins de la table des composants, si vous voulez régler la table des
composants en hauteur.
4.4.2 Outils et moyens auxiliaires
Pour le réglage en hauteur des chariots des composants, vous aurez besoin des outils et moyens
auxiliaires:
– Marteau
– Chasse-goupille, 8 mm
– Auxiliaire de montage (n° d'article 03015976-xx)
– Mécanisme de levage, destiné à soulever la table du chariot des composants, force portante:
au moins 80 kg
4.4.3 Changer la hauteur des chariots des composants
AVERTISSEMENT 4
→ Enlevez tous les magasins de la table des composants.
→ Pour effectuer le réglage en hauteur, montez l'auxiliaire de montage sur la table des compo-
sants. Il empêche les déformations de la table des composants, lorsque la table est soulevée
ou abaissée.
→ Fixez l'auxiliaire de montage (pos. 1 dans la Fig. 4.4 - 2
, page 287) avec les deux vis à tête
à six pans creux M8 x 50 (pos. 3 dans la Fig. 4.4 - 2
, page 287) sur la table des composants
(pos. 4 dans la Fig. 4.4 - 2
, page 287).
→ Suspendez le crochet du mécanisme de levage dans l'oeillet (pos. 2 dans la Fig. 4.4 - 2
, page
287
).
→ Soulevez quelque peu la table du chariot des composants, jusqu'à ce que les goupilles spi-
ralées soient dégagées (pos. 6 dans la Fig. 4.4 - 2
, page 287).
→ Repoussez prudemment les goupilles spiralées des deux côtés à l'aide du chasse-goupille.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
287
→ Placez les goupilles spiralées dans les trous de la hauteur du convoyeur de CI désirée (voir
Fig. 4.4 - 1
, page 285).
→ Abaissez la table du chariot des composants lentement, jusqu'à ce que les goupilles spira-
lées reposent sur les blocs d'appui (pos. 5 dans la Fig. 4.4 - 2
).
→ Démontez l'auxiliaire de montage.
4

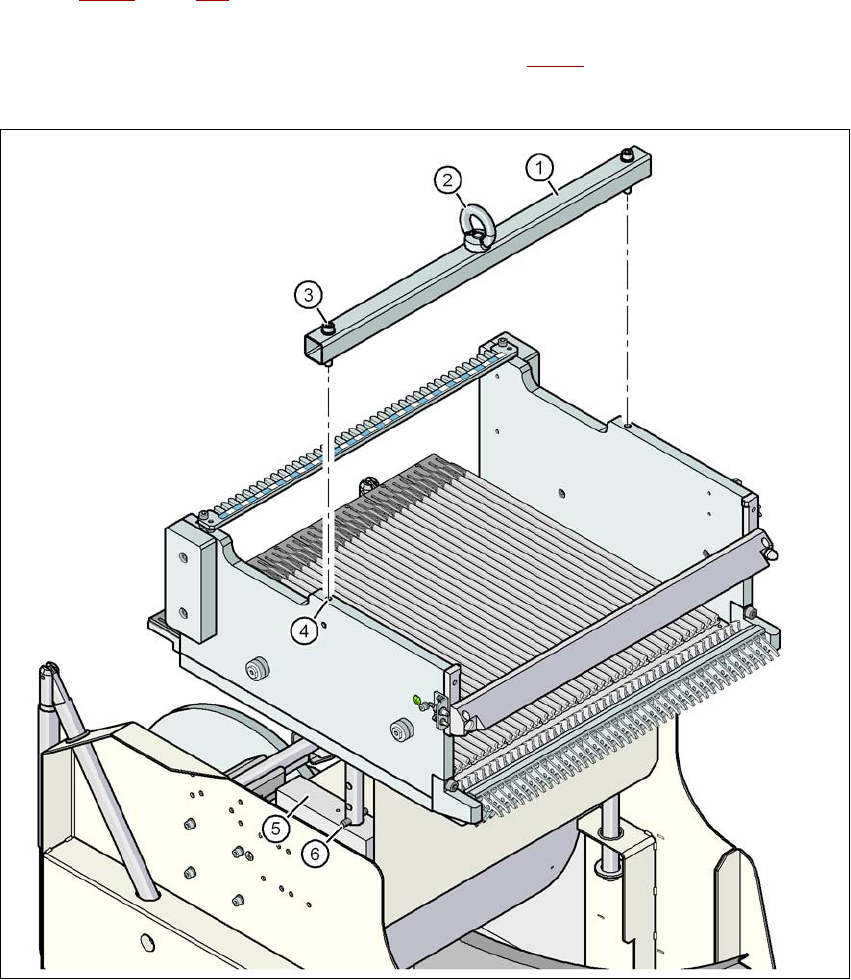

Fig. 4.4 - 2 Fixez l'auxiliaire de montage sur la table des composants du chariot des composants SIPLACE X
(1) Auxiliaire de montage
(2) Oeillet
(3) Vis à tête à six pans creux DIN 912, M8 x 50, 2 pièces
(4) Taraudage M8 dans la table des composants, 2x
(5) Bloc d'appui, 2 pièces
(6) Goupille spiralée, DIN 7343, 8 x 40 - acier, 2 pièces
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
288
4.5 Adapter la glissière des déchets de bande à la hauteur
du convoyeur de CI
4.5.1 Adapter la glissière des déchets de bande à la hauteur du convoyeur de CI
Suivant la hauteur du convoyeur de CI, la longueur de la glissière des déchets de bande se règle,
de sorte que les rognures de bandes soient évacuées directement dans le conteneur de déchets
de bandes du chariot des composants.
4

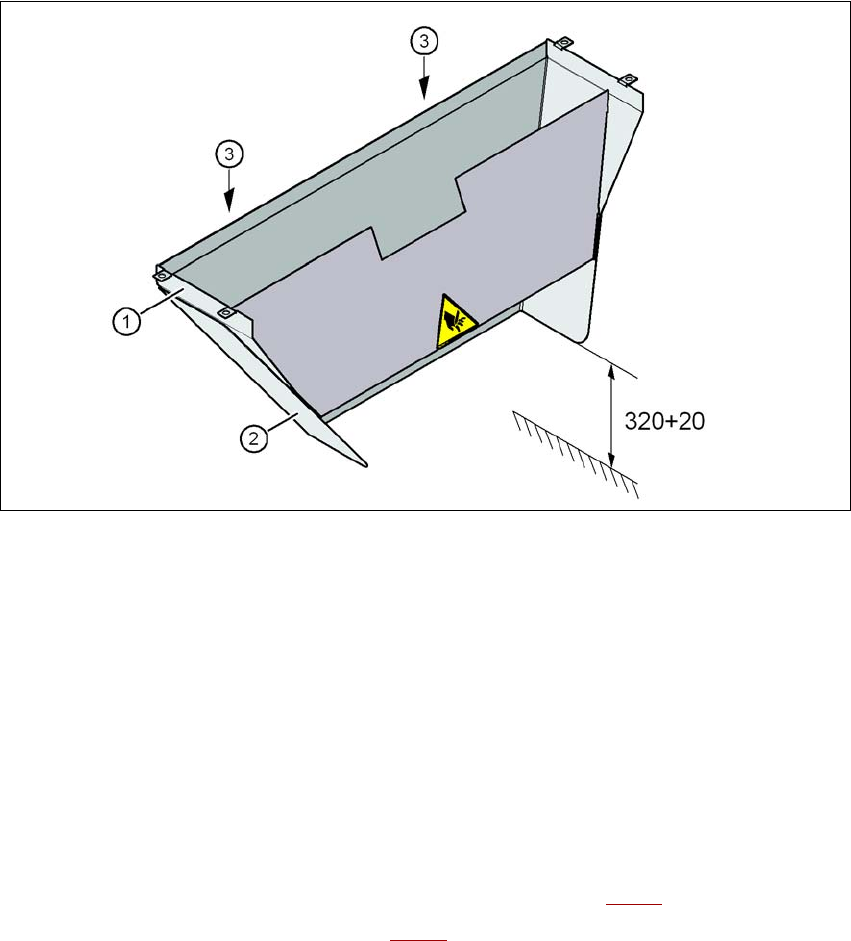

Fig. 4.5 - 1 Adapter la longueur de la glissière des déchets de bande (série X) - Mesures indiquées en millimètres
(1) Glissière des déchets de bande
(2) Rallonge
(3) Ecrou hexagonal M4, DIN 985, 2 pièces
4.5.1.1 Outillage
– Clé à fourche, ouverture de clé 7
4.5.1.2 Régler la glissière des déchets de bande à une hauteur de convoyeur de CI de
830 mm
→ Desserrez les deux écrous hexagonaux M4 (pos. 3 dans la Fig. 4.5 - 1).
→ Enlevez la rallonge (pos. 2 dans la Fig. 4.5 - 1
).
