Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 311 5 Fig. 5.5 - 3 Interface utilisateur dans l'écran "Magasins, compo sants et pipettes" (à l'in…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
310
5.5.4 Manipulation du logiciel de la station dans les différents écrans
La plupart des écrans, qui sont appelés à l'aide de la barre de symboles (voir Section 5.5.3, page
309
), ont, sur le côté droite de l'interface utilisateur, une barre de symboles verticale supplémen-
taire pour les sous-écrans et les fonctions.
NOTA
Vous trouverez une description détaillée des diverses fonctions dans l'aide en ligne. 5
Exemple: Écran "Magasins, composants et pipettes"
Cliquez, dans la barre de symboles, sur "Magasins, composants et pipettes" .
L'écran suivant s'ouvre:
Statistics (Statisti-
ques)
Affichage de statistiques sur la puissance, la qualité et le
matériau rejeté. Affichage de la puissance des machines et des
circuits imprimés.
Lancement de l'OIS (Operator Information System = Système
d'information opérateur); pour des informations plus précises,
voir documentation relative à l'OIS.
Settings (Régla-
ges)
Contient tous les réglages et les options.
Réglage du niveau utilisateur, de la langue de l'interface utili-
sateur.
Affichage et changement de réglages de la machine, de régla-
ges utilisateur, d'options de machine et d'options logicielles, voir
Section 5.5.5
, page 312.
Afficher l'image en
direct au cours du
report
Affichage des images individuelles en direct de la caméra.
Uniquement à partir du niveau utilisateur "Production avancée":
affichage et enregistrement des clichés de vision.
Contrôler les cap-
teurs et leurs fonc-
tions
Contient des informations et fonctions concernant tests et dia-
gnostics.
Régler le comportement de la touche de démarrage de la
machine.
Disponible uniquement à partir du niveau utilisateur "Production
avancée":
Test intégral des références, tester les fonctions de la tête
C&P20.
Fonctions élémentaires et tests permanents. Chaque portique
est commandé individuellement.
Service Outils de dépannage.
Disponible uniquement à partir du niveau utilisateur "Service
(client)".
Implantation et calibrage de l'automate de report SIPLACE,
téléchargement de versions logicielles intégrées, calibrage et
configuration de l'ensemble de la machine.
Symbole Ecran Description
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
311
5

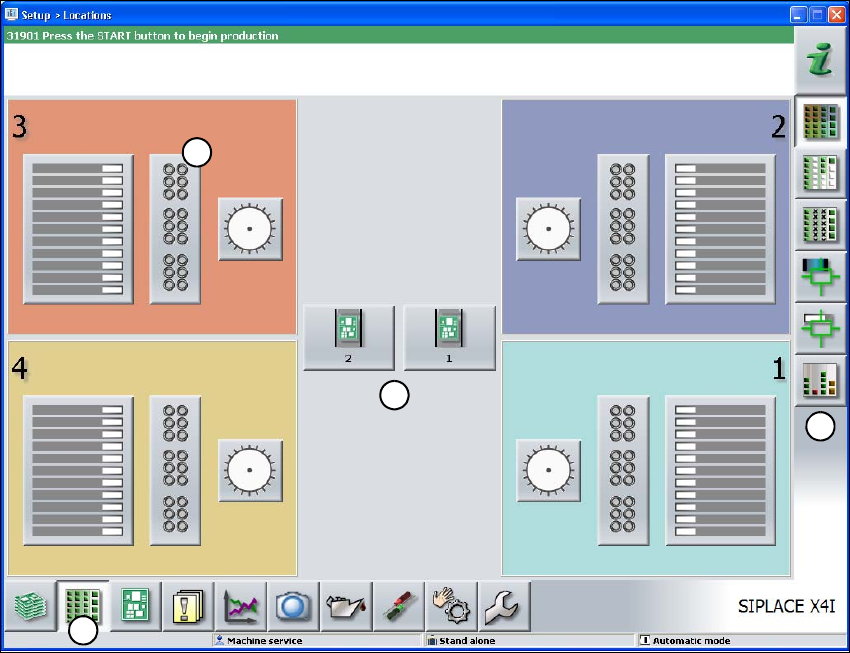

Fig. 5.5 - 3 Interface utilisateur dans l'écran "Magasins, composants et pipettes" (à l'instar de la SIPLACE X4I)
(1) Barre de symboles (Bouton "Magasins, composants et pipettes")
(2) Barre de symboles verticale de l'écran "Magasins, composants et pipettes"
(3) Zone de travail avec 4 portiques
(4) Bouton pour changement de pipettes sur portique 3
Cliquez, par ex., sur le changement de pipettes de Portique 3 (bouton 4), pour vérifier la confi-
guration des pipettes.
1
2
3
4
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
312
L'écran suivant s'ouvre:
5
Fig. 5.5 - 4 Interface utilisateur dans l'écran "Changeur de pipettes" (à l'instar de la SIPLACE X4I)
(1) Barre de symboles verticale "Changeur de pipettes"
(2) Zone de travail "Changeur de pipettes"
(3) Bouton "Un niveau plus haut", pour revenir à l'écran précédent (ici: écran "Magasins,
composants et pipettes", voir illustration précédente)
(4) Bouton pour un changement direct vers un autre portique
(5) Bouton pour un changement direct vers "Configuration de la tête"
5.5.5 Réglages
Dans l'écran "Settings (Réglages)", vous pourrez changer différents réglages d'utilisateur, des op-
tions logicielles et des options de machine.
Dans la barre de symboles, cliquez sur "Settings (Réglages)" .
Une barre de symboles supplémentaire s'affiche sur le côté droite. Les symboles et réglages sont
décrits brièvement dans le tableau suivant.
1
5
2
3
4
Symbole Réglages Description
Machine
Settings
(Réglages de
machine)
Uniquement pour "Production avancée", "Dépannage client" ou
"Dépannage SIPLACE".
Réglage du Mode de fonctionnement et des options (par ex.:
Options de test).
Arrêter la machine.
Changement relatif au système d'exploitation.
