3.9.1.5 Géométrie des magasins de bandes de la SIPLACE série X
D'une manière générale, les magasins de bandes de la série X ont une longueur d'env. 587 mm
et une hauteur d'env. 200 mm. La largeur et le nombre des emplacements, qu'ils occupent sur la
table des composants, sont listés dans le tableau ci-après.
3
La hauteur maximale des bords perturbateurs, au-dessus du bord supérieur de la poche des ban-
des, est de 3 mm. Comme les magasins ne présentent pas de volet, éventuellement surélevé
et qu'ils sont, de plus, fermement ancrés à la table des composants, le risque de collision de la
tête est réduit au minimum.
Magasins de
bandes
Largeur des magasins en
millimètres
Emplacements de magasins
occupés sur la table des
composants
8 mm X 10,8 1
2x8 mm X 22,9 2
12 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
174
3.9.1.6 Conception du magasin de bandes de la SIPLACE série X
Les deux illustrations suivantes montrent la conception des magasins de bandes pour la série X,
à l'aide du magasin de bandes X de 8 mm.
3
Fig. 3.9 - 1 Magasin de bandes X 8 mm - vue de devant

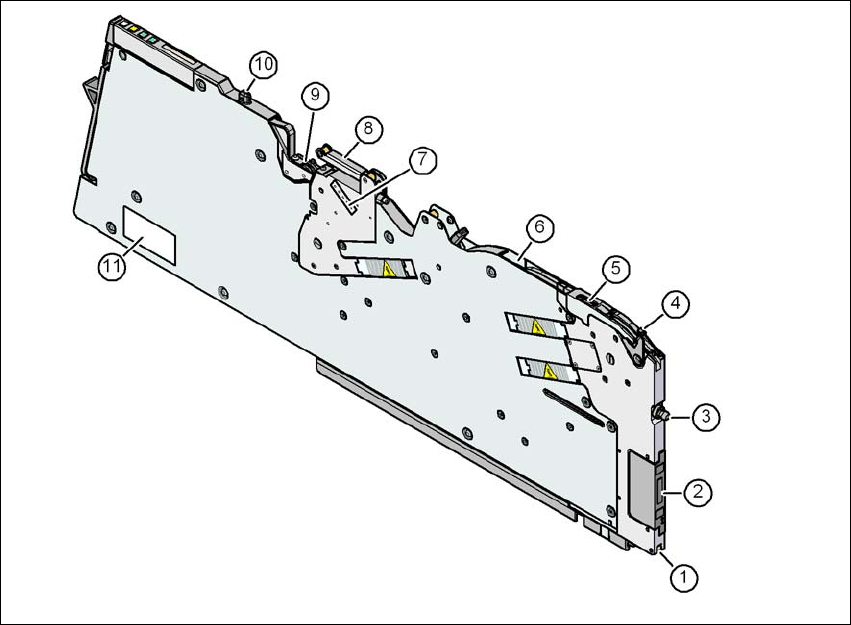

(1) Galet de verrouillage (Le cliquet de verrouillage de la table des composants bloque le maga-
sin avec le galet de verrouillage dans sa position extrême.)
(2) IFED (Interface d'Energie et de Données)
(3) Goupille de centrage "avant"
(4) Levier de soulèvement de la fenêtre de prise pour l'enfilage et le prélèvement de la bande
(5) Fenêtre de prise
(6) Ouverture d'évacuation de la conduite directrice de bandes
(7) Réglage de la tension du film de recouvrement
(8) Coulisse du film de recouvrement
(9) Roues d'arrêt du film de recouvrement
(10) Goupille de centrage "arrière"
(11) Plaque signalétique
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
175
3
Fig. 3.9 - 2 Magasin de bandes X 8 mm - vue de dos
(1) Ouverture d'admission vers la conduite directrice de bandes avec ressort de bande
(2) Volet relatif au conteneur de films de recouvrement
(3) Couteau intégré, pour découper le film de recouvrement
(4) Poignée de prélèvement, encliquetée
(5) Panneau de commande
(6) Moteur d'entraînement du dispositif d'arrêt de films de recouvrement
(7) Moteurs d'entraînement pour le convoyage de bandes
(8) Tiroir rotatif pour l'élimination de composants
(9) Guide coulissant avant
(10) Guide coulissant arrière
(11) Illustration graphique de la position de prise en fonction de la taille des composants
