2.2.4.2 Signal de danger W sur le capot au-dessus de l'alimentation électrique pour les
servo-amplificateurs
Fig. 2.2 - 8 Signal de danger W sur le capot au-dessus de l'alimentation électrique pour les servo-amplificateurs
2
Pos. W dans la Fig. 2.2 - 8, page 55 (nombre par alimentation électrique: 8), voir aussi Fig. 2.2 -
7, page 54.
2.2.4.3 Signal de danger W207
2
2
2
TENSION DE RESEAU!
Couper le courant à l'interrupteur principal et attendre 30 secon-
des jusqu'à ce que les condensateurs se soient déchargés.
Secteur NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
56
Pos. W207 dans les Fig. 2.2 - 9, page 56 et 2.2 - 10, page 57, n° d'article 03009346-01
(nombre par automate: 2 pour la X2, 3 pour la X3/X4)
2.2.4.4 Signal de danger W207 sur l'unité d'axe
2

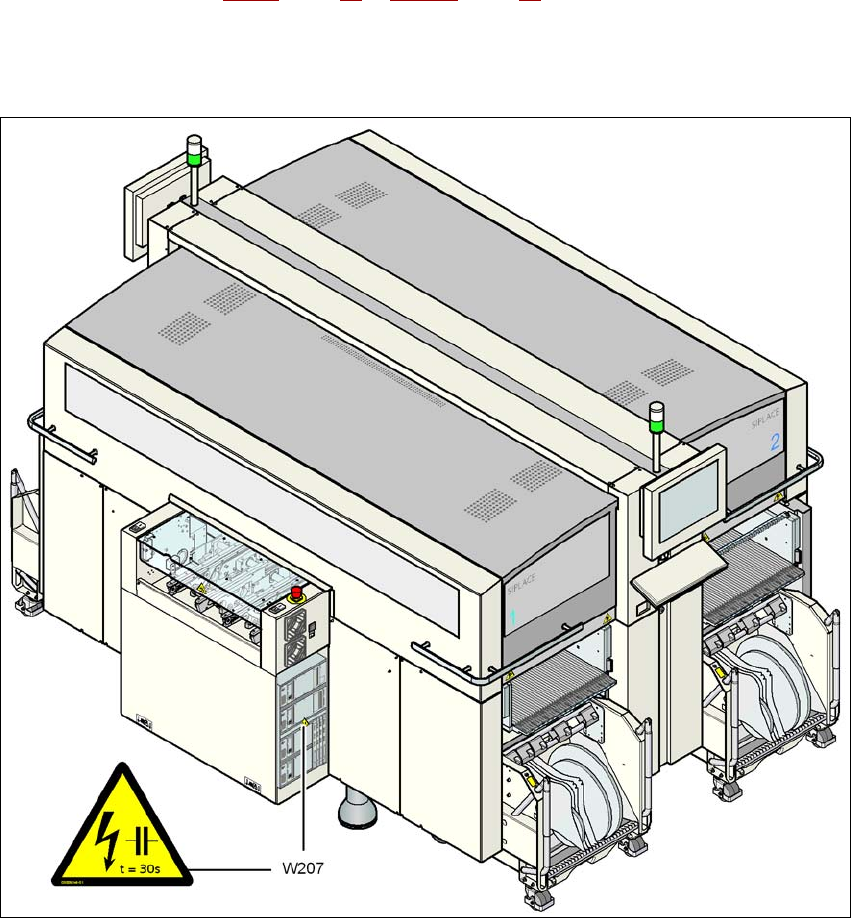

Fig. 2.2 - 9 Signal de danger W207 sur la plaque en macrolon de l'unité d'axe
Pos. W207, nº d'article 03009346-01
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
57
2.2.4.5 Signal de danger W207 sur la limitation du courant de démarrage de
l'alimentation électrique
2

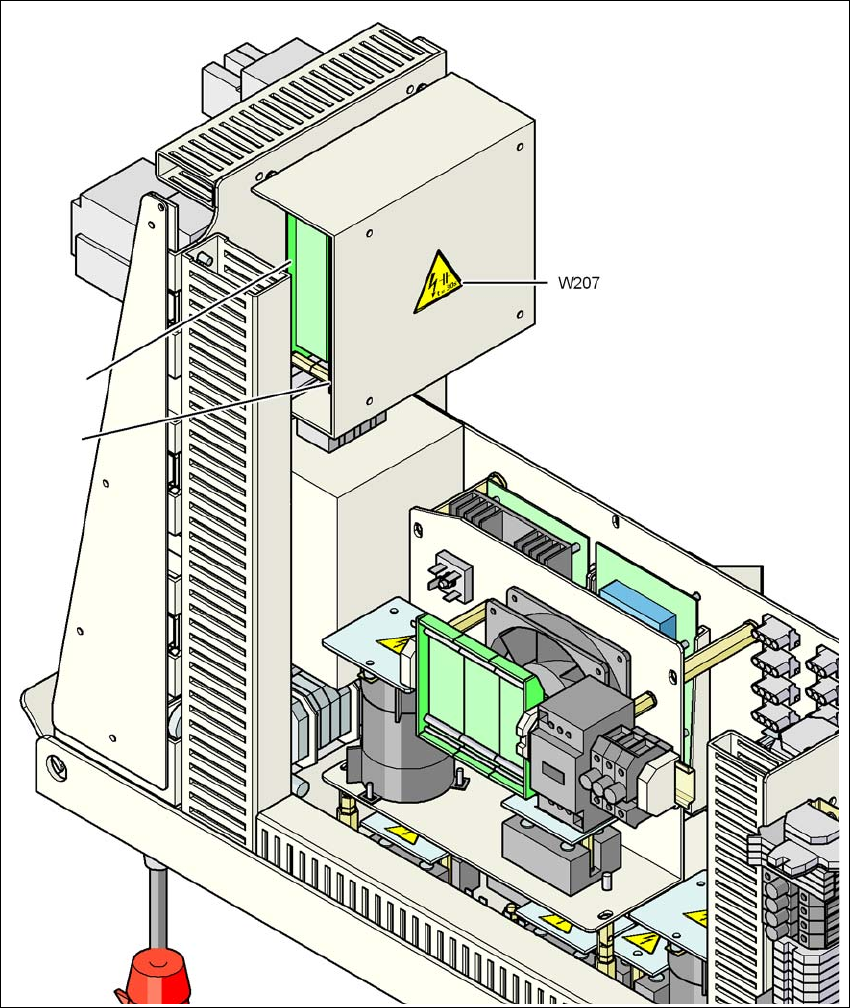

Fig. 2.2 - 10 Signal de danger W207 sur la limitation du courant de démarrage de l'alimentation électrique
Pos. W207, nº d'article 03009346-01
CI1 Platine, limitation du courant de démarrage - Transformateur
CI2 Platine, limitation du courant de démarrage - Servomécanisme
CI2
CI1
