Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
122

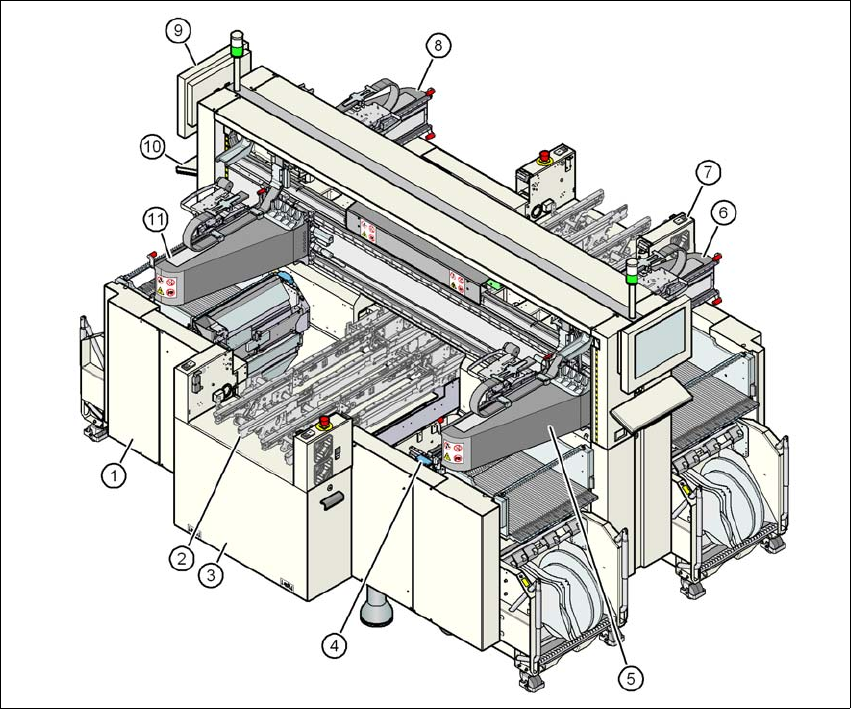

3.4.2 Vue d'ensemble SIPLACE X4
3
Fig. 3.4 - 2 Automate X4 - vue d'ensemble
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Kit de montage sur le côté entrée des CIs
(4) Dispositif de rentrée des chariots des composants, découpeuse de bande, conduite directrice
des bandes vides (4x)
(5) Portique 1 avec tête de report
(6) Portique 2 avec tête de report
(7) Kit de montage sur le côté sortie des CIs
(8) Portique 3 avec tête de report
(9) Moniteur (2x)
(10) Clavier (2x)
(11) Portique 4 avec tête de report
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
123

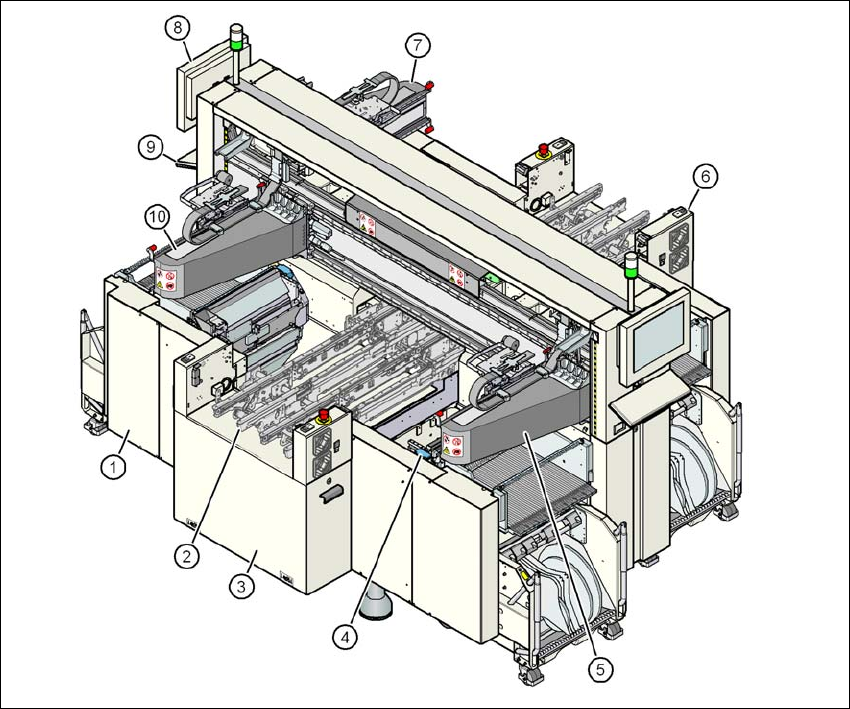

3.4.3 Vue d'ensemble SIPLACE X3
3
Fig. 3.4 - 3 Automate X3 - vue d'ensemble
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Kit de montage sur le côté entrée des CIs
(4) Dispositif de rentrée des chariots des composants, découpeuse de bande, conduite directrice
des bandes vides (4x)
(5) Portique 1 avec tête de report
(6) Kit de montage sur le côté sortie des CIs
(7) Portique 3 avec tête de report
(8) Moniteur (2x)
(9) Clavier (2x)
(10) Portique 4 avec tête de report
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
124

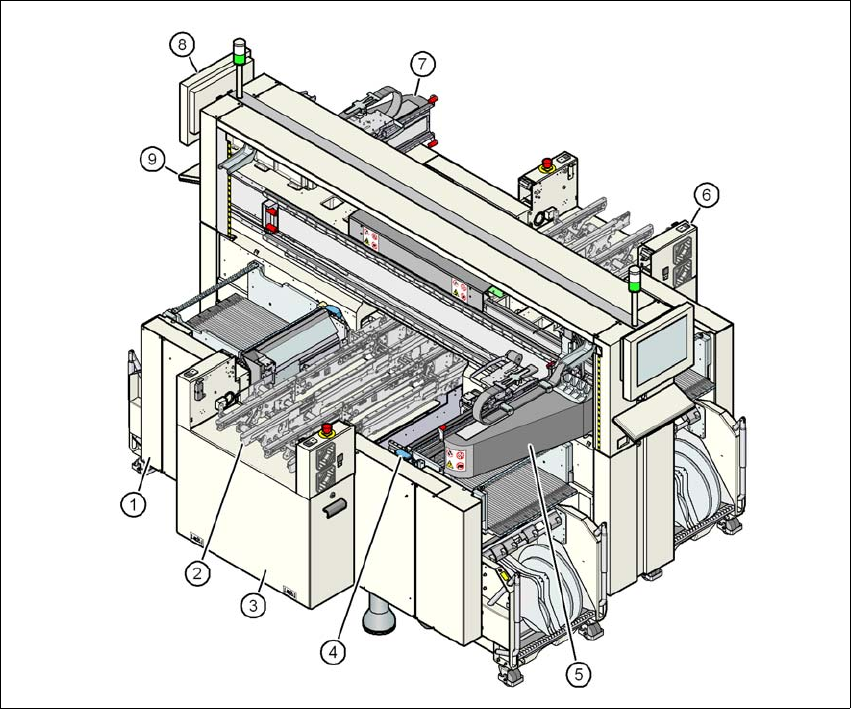

3.4.4 Vue d'ensemble SIPLACE X2
3
Fig. 3.4 - 4 Automate X2 - vue d'ensemble
(1) Bâti de la machine
(2) Convoyeur de CI (convoyeur double flexible)
(3) Kit de montage sur le côté entrée des CIs
(4) Dispositif de rentrée des chariots des composants, découpeuse de bande, conduite directrice
des bandes vides (4x)
(5) Portique 1 avec tête de report
(6) Kit de montage sur le côté sortie des CIs
(7) Portique 3 avec tête de report
(8) Moniteur (2x)
(9) Clavier (2x)
