Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 259 4.3.10.5 Monter le câble de prise de terre des portes → Fixez les deux câbles de prise de terre des portes (pos. …
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
258
4.3.10.3 Fixer la coulisse de l'arbre hexagonal
→ Dans le cas du convoyeur simple, fixez une coulisse de l'arbre hexagonal (pos. 8 dans la Fig.
4.3 - 14
, page 254) sur le kit de montage avec respectivement deux vis à tête cylindrique M6
x 16 et des rondelles.
→ En ce qui concerne le convoyeur double, fixez deux coulisses de l'arbre hexagonal (pos. 8
dans la Fig. 4.3 - 14
, page 254) sur le kit de montage avec respectivement deux vis à tête
cylindrique M6 x 16 et des rondelles.
4.3.10.4 Etablir les jonctions de câbles - Kit de montage sur le côté entrée des CI
4
Côté gauche du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Touches de démarrage et d'arrêt
Commutateur, capot du convoyeur de CI
X61/03020410 X61/03002537
Interrupteur du capot de protection, emplacement 4
X54/03020409 X54/03002540
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 4
X242/03021056 X242/03021054
Côté droit du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Bouton-poussoir d'ARRET D'URGENCE
Touches de démarrage et d'arrêt
X64/03020687 X64/03002538
Interrupteur du capot de protection, emplacement 1
X51/03020409 X51/03002539
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 1
X212/03021056 X212/03021051
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
259
4.3.10.5 Monter le câble de prise de terre des portes
→ Fixez les deux câbles de prise de terre des portes (pos. 4 dans la Fig. 4.3 - 15, page 256) de
la manière suivante sur le bâti de la machine:
4

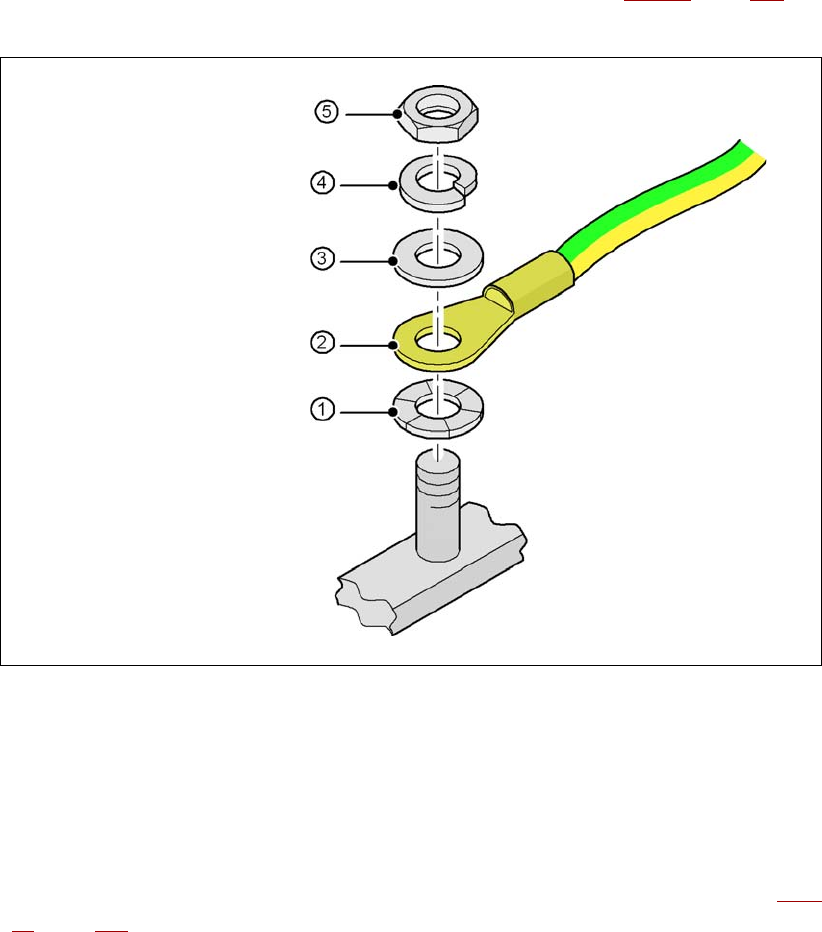

Fig. 4.3 - 16 Monter le câble de prise de terre
4
4
4
4
4
4.3.10.6 Examiner et régler les interrupteurs du capot de protection
→ Vérifiez le fonctionnement des interrupteurs du capot de protection (pos. 2 dans la Fig. 4.3 -
17, page 260).
→ Ajustez, si nécessaire, les interrupteurs du capot de protection (voir notice de dépannage).
4
Ecrou hexagonal M5
Rondelle élastique bombée M5,
DIN 7980
Rondelle M5, DIN 125
Cosse de câble, annulaire
Rondelle de contact
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
260
4.3.10.7 Installer la tôle de protection anti-intervention "en bas"
Les automates ne sont livrés qu'avec une tôle de protection anti-intervention "au-dessous". Si les
automates sont montés à l'intérieur d'une ligne, la tôle de protection anti-intervention, située entre
les convoyeurs de sortie et d'entrée directement voisins, n'a pas lieu d'être.
AVERTISSEMENT 4
Par principe, montez, sur le côté entrée du premier automate et sur le côté sortie du dernier
automate d'une ligne, la tôle de protection anti-intervention "au-dessous" (n° d'article 03045426-
01) mit 4 vis à tête à six pans creux M4 x 12. Vous empêcherez, ainsi, une intervention non auto-
risée de votre Personnel à l'intérieur de votre automate.
4

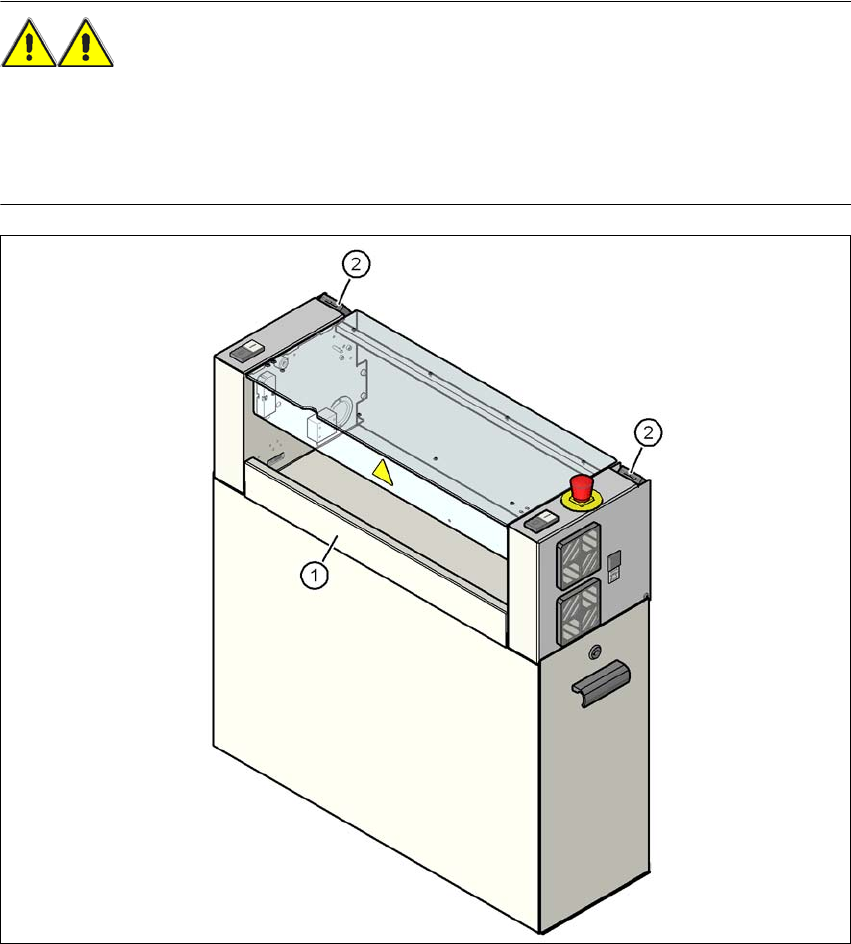

Fig. 4.3 - 17 Monter la tôle de protection anti-intervention "au-dessous" sur le côté sortie du CI
(1) Tôle de protection anti-intervention "au-dessous", n° d'article 03045426-xx
(2) Interrupteur du capot de protection
