Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
305
5
Fig. 5.3 - 2 Organigramme "Mettre la ligne SIPLACE sous tension"
Ordinateur de station
Mise sous tension
Vérification de la configuration
(poser les magasins)
Apprendre les marques
Chargement de données de circuits
Actionner la touche de démarrage
Attendre le test des références
Positionner le circuit imprimé
Attendre le CI
Examiner la configuration
(si la table est marquée en rouge)
Changer évent. la configuration
Inspection des pipettes
Marques
OK?
Erreur de
piste
Report
Examiner la configuration
Remplir les pistes
Report
CI dans le convoyeur de
sortie
Italique: est exécuté ou
annoncé par la station
oui
oui
non
non
Exigences envers la machine
Assistant au téléchargement
Système de programmation
Tâches
Confirmation du changement de la
configuration dans l'assistant au
téléchargement
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
306
5.4 Mettre la ligne SIPLACE hors tension
ATTENTION
Avant de mettre la ligne hors tension, respectez impérativement la manière de procéder, décrite
ci-après. 5
5.4.1 Mettre les stations hors tension
Pour mettre la station hors tension, procédez comme suit:
Mettez fin aux processus de report, de sorte qu'il ne se trouve plus de circuit imprimé dans la
machine.
Vérifiez si les axes Z de toutes les têtes de report se trouvent dans leur position extrême su-
périeure.
Vérifiez si des composants se trouvent encore sur les têtes de report et enlevez-les le cas
échéant.
Fermez le logiciel de l'ordinateur de la station par l'intermédiaire de l'écran
Settings (Réglages) --> Machine Settings (Réglages de la machine) -->
Shut down machine... (Arrêter la machine...)
Lorsque l'ordinateur est arrêté, mettez la station hors tension à l'interrupteur principal.
5.4.2 Fermer SIPLACE Pro (Windows)
Dans la barre de menu de SIPLACE PRO, allez à Object (Objet) -->Quit (Quitter).
Quittez tous les autres programmes, ouverts sur l'ordinateur.
Dans le menu de démarrage de Windows, allez à Shut Down (Arrêter).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
307
5.5 L'interface utilisateur
L'interface utilisateur est partagée en secteurs, tels que décrits ci-après.
Vous voyez ici, à titre d'exemple, l'interface utilisateur, affichée à l'écran "Production (Production)"
de la machine X4I
5

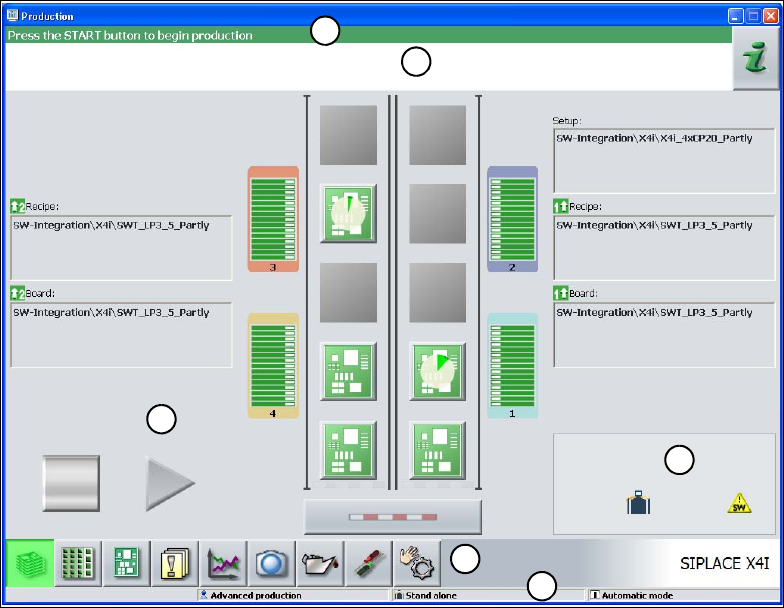

Fig. 5.5 - 1 Composants de l'interface utilisateur, affichés à l'écran "Production (Production)"(à l'instar
de la SIPLACE X4I)
(1) Ligne de titre
(2) Champ de statut (affichage du statut et des erreurs)
(3) Zone de travail / plage d'indication
(4) Barre de symboles
(5) Ligne d'info
(6) Affichage de configurations modifiées et d'options supplémentaires, par ex.: exploitation de
codes barres
5.5.1 Champ de statut
Sont affichés, dans le champ de statut, l'état actuel de la machine, la dernière erreur intervenue
et l'action à entreprendre.
1
2
3
4
5
6
