Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 367 6.1.2.2 Caractéristiques techniques 6 6 6 6 6 6.1.2.3 Position des changeurs de pipettes pour la MultiS tar SIPLA…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
366
Magasin de pipettes pour pipettes 28xx 6
6
Fig. 6.1 - 12 Magasin de pipettes pour pipettes 28xx
(1) 5 garages pour pipettes 28xx avec une longueur maximale de pipette de 12,5 mm
(numéros de garages 1, 5, 6, 8 et 9)
(2) 4 garages pour pipettes 28xx avec une longueur maximale de pipette de 16,5 mm
(numéros de garages 2, 3, 4 et 7)
(3) Marques d'ajustage (visibles uniquement lorsque la plaque de verrouillage est ouverte)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
367
6.1.2.2 Caractéristiques techniques
6
6
6
6
6
6.1.2.3 Position des changeurs de pipettes pour la MultiStar SIPLACE sur
l'automate X4I
Un changeur de pipettes pour la tête CPP peut être installé à chacun des emplacements 1, 2, 3
et 4 (pos. 1 dans la Fig. 6.1 - 13
, page 368).
Il en résulte la configuration de changeurs de pipettes suivante pour l'automate de report:
6
Changeur de pipettes pour la MultiStar SIPLACE et pour la SpeedStar SIPLACE
Dimensions (longueur x largeur x hauteur) 449 x 94,5 x 55 mm³
Nombre de garages de pipettes
Type 20xx 60
Type 28xx 9
Types 10xx, 11xx, 12xx 72
Types de pipettes 20xx (tête CPP)
28xx (tête CPP)
10xx, 11xx, 12xx (tête C&P20)
Temps de changement de pipettes env. 2 s par pipette
Raccordement de l'air comprimé 0,48 MPa (4,8 bar)
Emplacem
ent
Nombre de
magasins de pipettes
Nombre des magasins
de pipettes de réserve
Nombre de garages de
pipettes
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
368
6
6

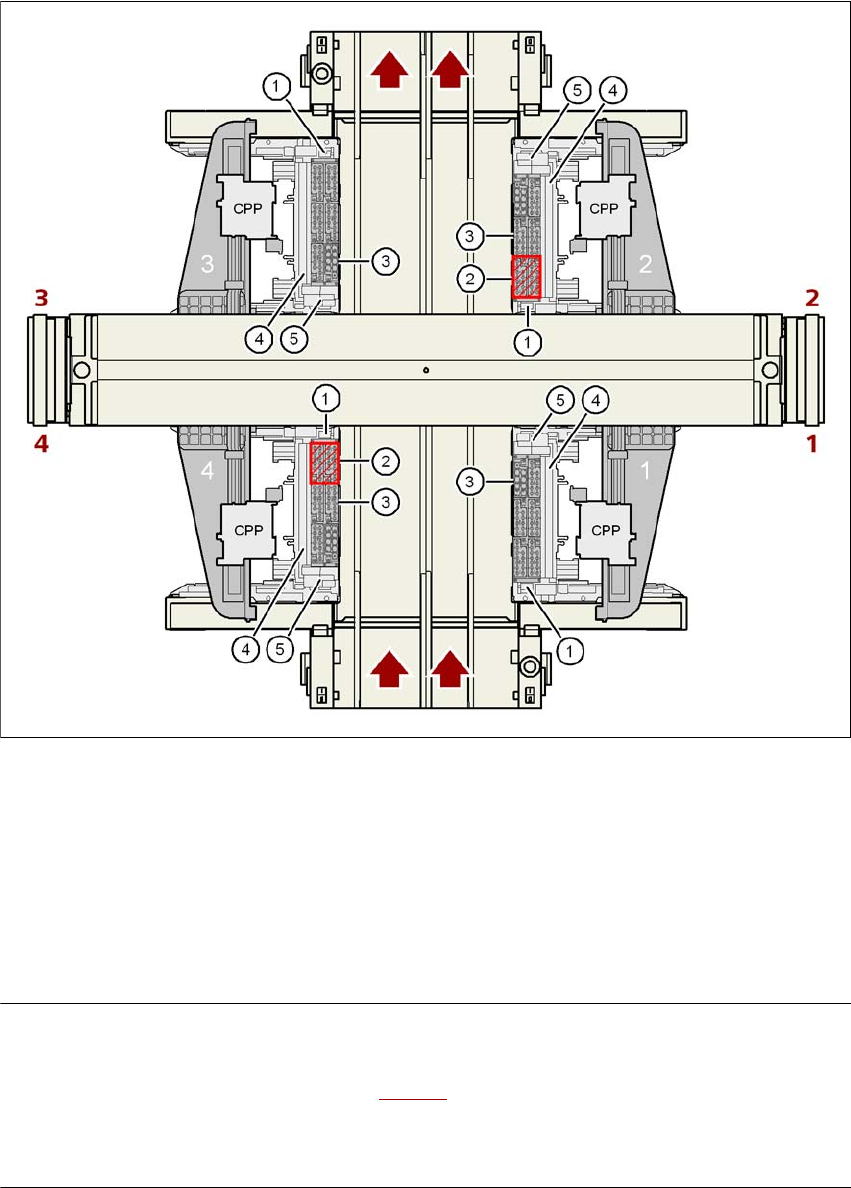

Fig. 6.1 - 13 Position des changeurs de pipettes pour la MultiStar SIPLACE sur l'automate X4I
NOTA: 6
– Aux emplacements 2 et 4, les têtes de report ne peuvent pas accéder aux deux magasins de
pipettes intérieurs (pos. 2 dans la Fig. 6.1 - 13
).
– Il faut que tous les emplacements de magasins soient occupés car le circuit de sécurité arrête
l'automate, si des magasins font défaut ou sont mal positionnés.
(1) Changeur de pipettes
(2) Positions pour les magasins de pipettes de réserve (emplacement 2 ou 4)
(3) Magasin de pipettes
(4) Conteneur des rejets pour composants
(5) Dispositif d'évacuation et conteneur des rejets pour pipettes
