Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
206
3.10.7 Fixation pour le rouleau de bandes supplémentaire
3
Fig. 3.10 - 8 Fixation pour rouleau de bandes supplémentaire (série X)
(1) Fixation pour rouleau de bandes supplémentaire, n° d'article 00141217-xx
(2) Dispositif de logement pour la fixation
Les magasins de la série X peuvent traiter sans problème des bandes, quand le décalage latéral
entre le magasin et le rouleau de bandes ne dépasse pas 60 mm. Au cas où, en raison d'une
configuration paramétrée, le décalage maximum autorisé ne pourrait être respecté, nous recom-
mandons d'utiliser la fixation pour un rouleau de bandes supplémentaire (pos. 1). Enfichez sim-
plement la fixation dans le dispositif de logement (pos. 2) et poussez-la, jusqu'à demeurer en deçà
du décalage maximum autorisé de 60 mm. Le chariot des composants possède au total 5 dispo-
sitifs de logement. Chaque fixation de rouleau de bande peut recueillir 2 rouleaux de bandes, de
sorte qu'il est possible de positionner jusqu'à dix bobines 15" (381 mm) au-dessus du conteneur
de bandes.
Max. 60 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
207
3.10.8 Conteneur de bandes SIPLACE série X
3.10.8.1 Description
Le conteneur de bandes peut prendre des bobines d'un diamètre allant jusqu'à 19" (483 mm). La
mise en place des tôles de séparation est décrite dans la Section 5.9.5
page 328.
3
Fig. 3.10 - 9 Chariot des composants, SIPLACE série X, avec conteneur de bandes
(1) Chariot des composants
(2) Position des tiges embrochables
(3) Conteneur de déchets de bande
(4) Conteneur de bandes
(5) Tôle de séparation
(6) Tige embrochable (agrandie)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
208
3.10.8.2 Diamètre maximum du rouleau de bande en fonction de la hauteur du convoyeur
de CI
3
NOTA: 3
En ce qui concerne le chariot des comp. de la série X, vous n'aurez, en règle générale, d'aucun
axe enfichable. Toutefois, si, sur le magasin X, le message d'erreur "Délai d'attente" apparaît de
façon répétée, nous recommandons de placer, malgré tout, des axes enfichables.
3.10.9 Glissière des déchets de bande
3

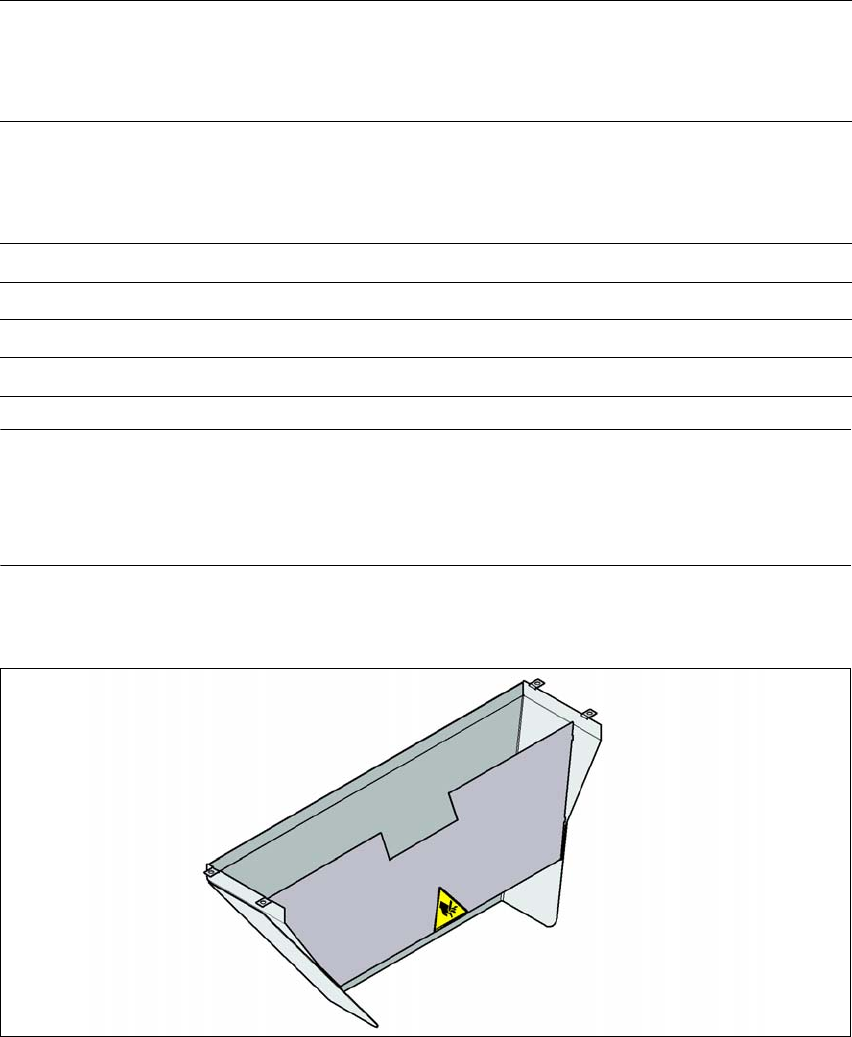

Fig. 3.10 - 10 Glissière des déchets de bande pour la rentrée des chariots des composants
Suivant la hauteur du convoyeur de CI, la longueur de la glissière des déchets de bande se règle,
de sorte que les rognures de bandes soient évacuées directement dans le conteneur de déchets
de bandes du chariot des composants.
Sans fixation pour le
rouleau
de bandes
supplémentaire
Avec fixation pour le rouleau
de bandes supplémentaire
Hauteur du
convoyeur de CI
du chariot des
composants
Diamètre du rouleau de
bandes
Diamètre du rouleau de bandes
sans tige avec tige
embrochable embrochable
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
