Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 166 3.8.2.3 Caméras CI et FC sur l'automate X2 3 Fig. 3.8 - 3 Caméras CI et FC sur l'automate X2 CPP MultiS…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
165
3.8.2.2 Caméras CI et FC sur l'automate X3
3
Fig. 3.8 - 2 Caméras CI et FC sur l'automate X3
CPP MultiStar
TD TwinStar
25 Caméra FC, type 25
33 Caméra CI, type 33
P1, P3, P4 Portique 1, portique 3, portique 4
33
25 et 33
33 33 et 25 25 et 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 et 25 25 et 33
P3
P4
P1
33 et 25
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
166
3.8.2.3 Caméras CI et FC sur l'automate X2
3

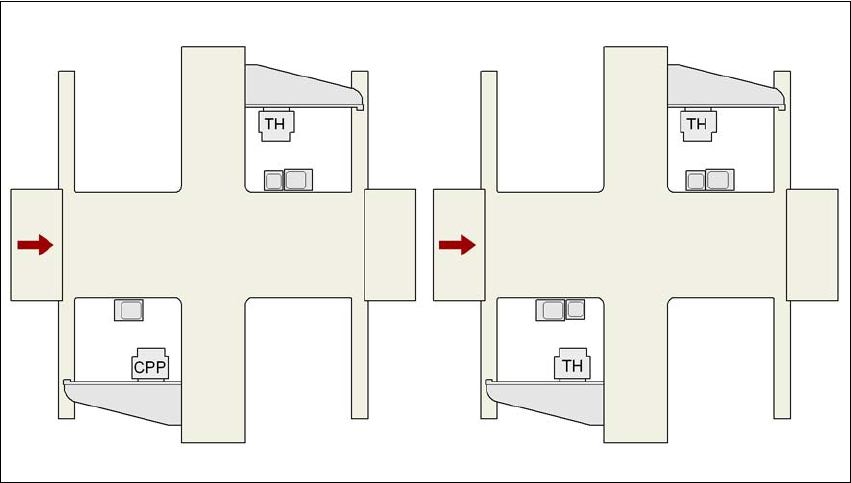

Fig. 3.8 - 3 Caméras CI et FC sur l'automate X2
CPP MultiStar
TD TwinStar
25 Caméra FC, type 25
33 Caméra CI, type 33
P1, P3 Portique 1, portique 3
25 et 33
33 et 25
25 et 33
P3 P3
P1
P1
33
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
167
3.8.3 Caméra composants C&P, type 30, 27 x 27, numérique
3.8.3.1 Structure
3

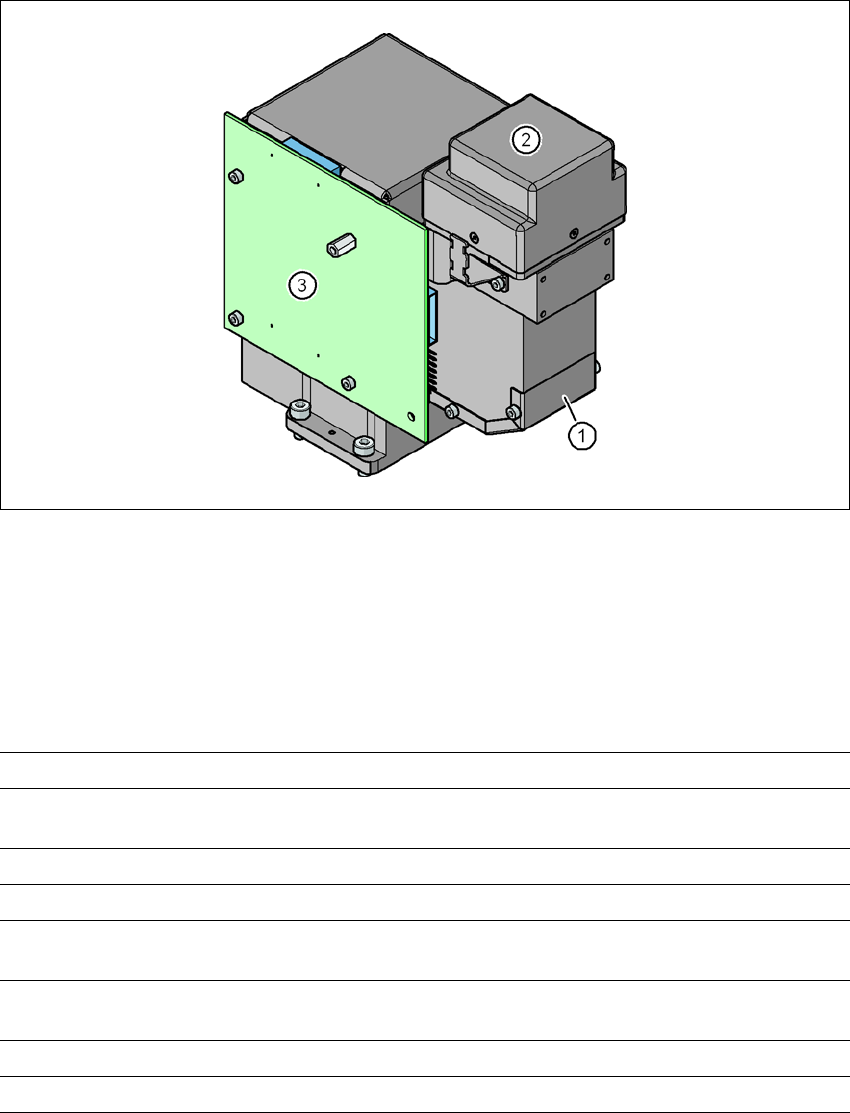

Fig. 3.8 - 4 Caméra composants C&P, type 30, 27 x 27, numérique
(1) Optique de la caméra des composants et éclairage
(2) Amplificateur de caméra
(3) Commande de l'éclairage
3.8.3.2 Caractéristiques techniques
3
Dimensions des composants 0,3 x 0,3 mm² à 27 x 27 mm²
Spectre des composants 01005à 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Grille min. des petites pattes 0,3 mm
Largeur min. des petites pattes 0,15 mm
Grille min. des balls 0,25 mm pour composants < 18 x 18 mm²
0,35 mm pour composants 18 x 18 mm²
Diamètre min. des balls 0,14 mm pour composants < 18 x 18 mm²
0,2 mm pour composants 18 x 18 mm²
Champ de vision 32 x 32 mm²
Type d'éclairage Lumière incidente (5 plans librement programmables)
