Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 302 5.3.3 Classification utilisateur Certa ines fonctions ou menus ne peuve nt être exécuté(e)s ou appelé( e )s que p…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
301
5.3 Mettre sous tension la ligne SIPLACE
5.3.1 Lancement du programme SIPLACE Pro Line Control GUI
Lancez, sur l'ordinateur de ligne SIPLACE Pro Line Control GUI,
par l'intermédiaire du menu de démarrage de Windows
Démarrer --> Programmes --> SIPLACE Pro --> LCGUI
ou

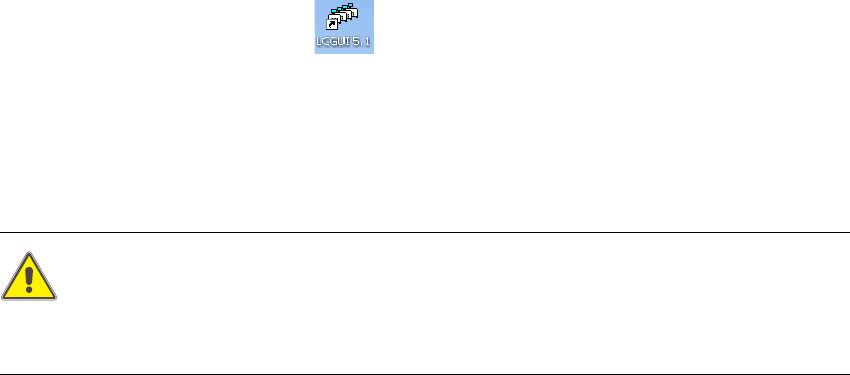

par l'intermédiaire du symbole sur le bureau.
Inscrivez vos données utilisateur.
Le système s'associe alors avec le serveur SIPLACE Pro et ouvre l'interface utilisateur.
5.3.2 Ce dont vous devez tenir compte avant de mettre les stations sous tension
ATTENTION
Avant de mettre les stations sous tension, veuillez exécuter les étapes de travail, décrites ci-
après. 5
Vérifiez si les stations sont raccordées à l'alimentation en courant et en air comprimé.
Effectuez un contrôle visuel sur les stations. En particulier, veillez à ce qu'aucun obstacle ne
se trouve dans la zone de déplacement des portiques.
Assurez-vous que les axes Z de toutes les têtes se trouvent dans leur position extrême su-
périeure.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
302
5.3.3 Classification utilisateur
Certaines fonctions ou menus ne peuvent être exécuté(e)s ou appelé(e)s que par du Personnel
formé pour cela. À cet effet, les niveaux utilisateurs suivants doivent être différenciés:
– Production
– Production avancée
– Service (client)
– Service (SIPLACE)
Les niveaux utilisateurs "Production avancée" et "Service (client)" peuvent être protégés par un
mot de passe. Le niveau utilisateur "Service (SIPLACE)" est déjà protégé par un mot de passe.
Vous pourrez lire la description détaillée de la classification utilisateur au chapitre 5.1
, page 293.
5.3.4 Mettre la station sous tension et lancer l'interface utilisateur du logiciel de
la station
ATTENTION
Ne mettez la station sous tension que lorsque le "bureau" est affiché sur le moniteur de l'ordina-
teur de la SIPLACE Pro. Des problèmes de communication pourraient, sinon, surgir. 5
Mettez la station sous tension à l'interrupteur principal.
Après la mise sous tension, vérifiez si les manomètres affichent la pression de service indis-
pensable.
Le logiciel de l'ordinateur de la station est chargé et l'écran "Production" du
logiciel de la station pour le niveau utilisateur "Production" s'affiche (voir illustration ci-après).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
303
5

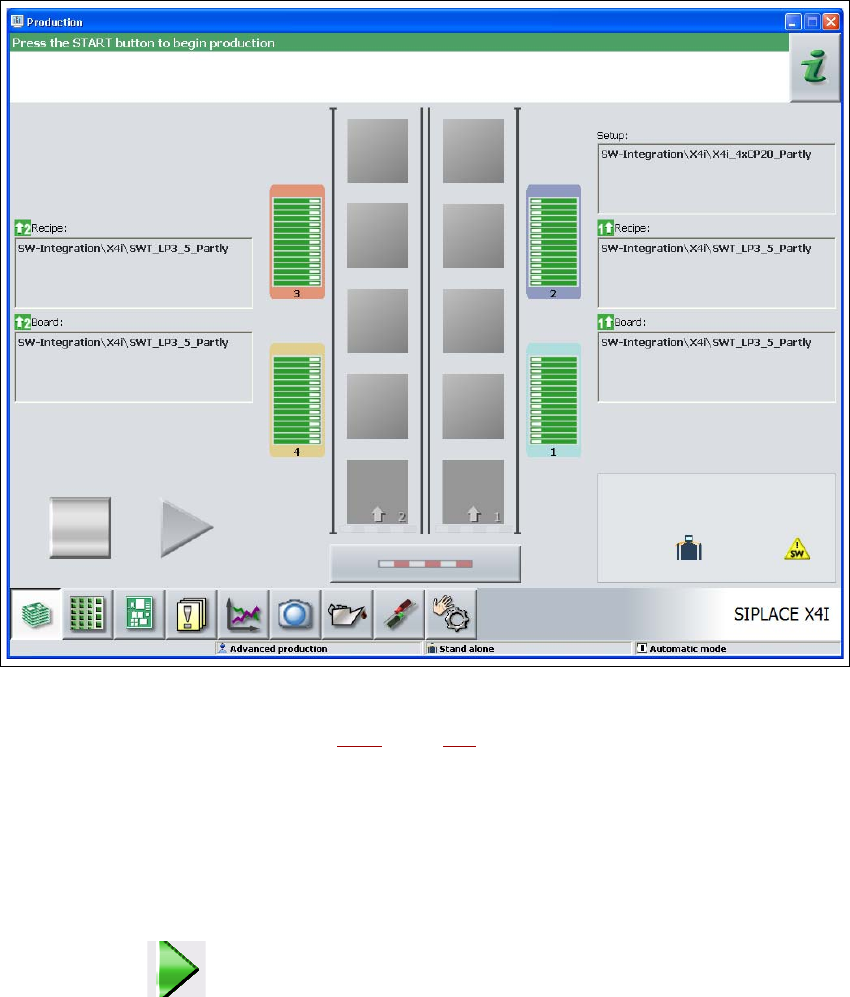

Fig. 5.3 - 1 Écran "Production" après le chargement du logiciel de la station (à l'instar de la SIPLACE X4I)
Dans le champ du statut (voir Section 5.5.1, page 307), l'état actuel de la station et l'action, que
vous devez exécuter, s'affichent.
À l'invitation "Actionner la touche Start", appuyez sur une touche de démarrage.
Les touches de démarrage se trouvent sur le côté Entrée, le côté Sortie et sur les panneaux
de commande, disposés sur les côtés gauche et droite de la station.
Le test des références est effectué. À la fin du test des références, la station est prête à fonc-
tionner.
Le symbole s'affiche (est activé) dans la zone de travail de l'interface utilisateur.
