NOTA 6
– Déplacez la plaque de verrouillage en position "Magasin verrouillé".
– Avant de placer le magasin, orientez-le, de sorte que les goupilles de centrage (pos. 2 et 6
dans la Fig. 6.1 - 18
, page 374) puissent glisser dans le trou de centrage et dans le trou lon-
gitudinal.
→ Posez le magasin sur les billes du bouton-poussoir (pos. 5 dans la Fig. 6.1 - 18
, page 374).
→ Appuyez sur le magasin uniformément vers le bas, de sorte que les billes du bouton-poussoir
s'encliquètent en même temps dans tous les boutons-poussoirs.
6.1.2.10 Reconnaissance de positionnement
Chaque magasin du changeur de pipettes possède deux marques d'ajustage, une pour identifier
la position et une pour identifier la position relative.
6

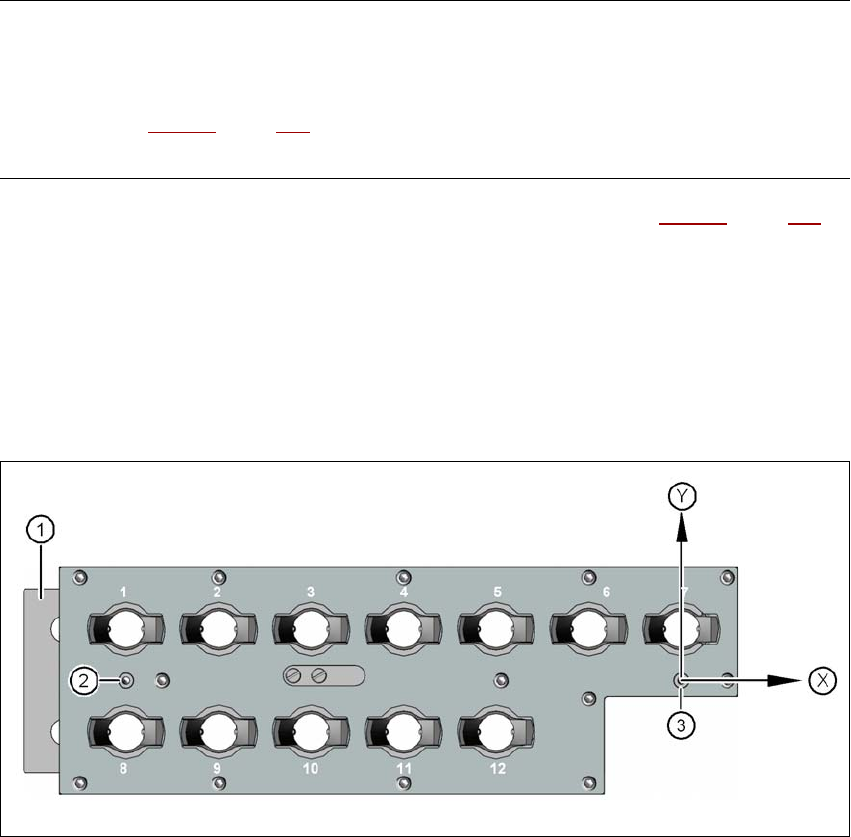

Fig. 6.1 - 19 Magasin de pipettes - Marques d'ajustage, destinées à définir la position et la position relative
(1) Plaque de verrouillage en position "Magasin ouvert"
(2) Marque d'ajustage, destinée à définir la position relative
(3) Marque d'ajustage, destinée à définir la position
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
376
6.1.2.11 Changeur de pipettes "Rangée 2" pour la MultiStar et pour la SpeedStar
SIPLACE
N° d'article 00119742-xx Changeur de pipettes 2, CPP, série X
Le changeur de pipettes "Rangée 2" peut être installés sur les emplacements suivants:
Automate X4: Emplacements 1, 2, 3 et 4 (voir Fig. 6.1 - 14
, page 369)
Automate X3: Emplacements 1, 3 et 4 (voir Fig. 6.1 - 15
, page 370)
Automate X2: Emplacements 1 et 3 (voir Fig. 6.1 - 16
, page 371)
L'ensemble de mise à jour contient, outre le changeur de pipettes, un jeu de montage.
6

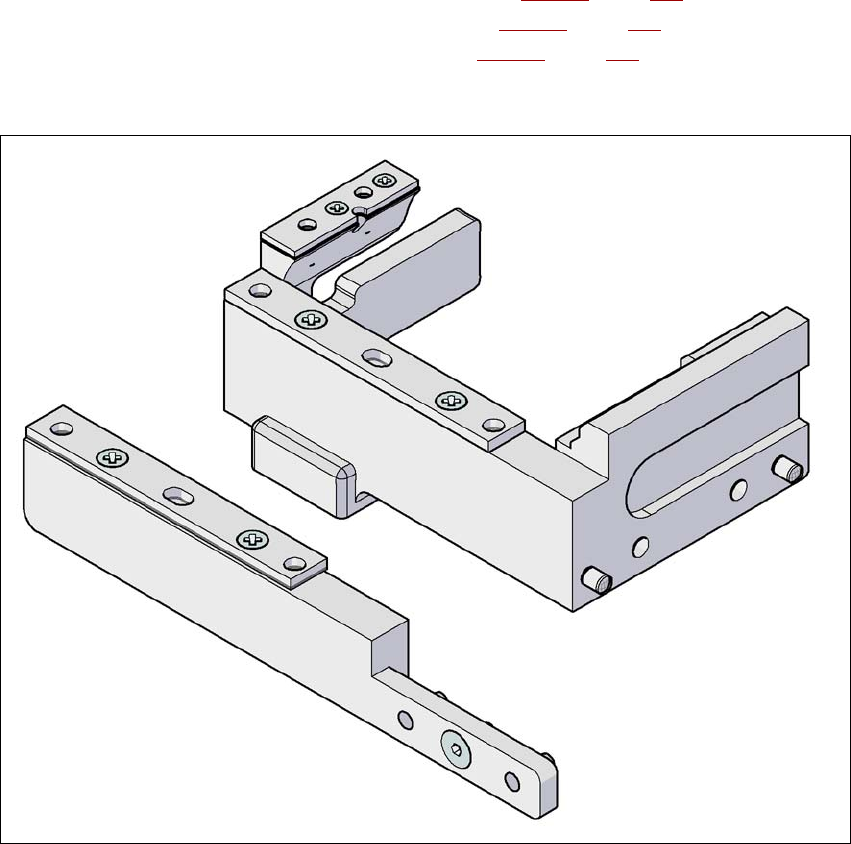

Fig. 6.1 - 20 Jeu de montage pour le changeur de pipettes "Rangée 2"
6
6
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
377
6.1.3 Changeur de pipettes pour la TwinStar SIPLACE
N° d'article 03005191-xx Magasin pour 2 pipettes
N° d'article 03001807-xx Magasin pour 1 pipette
6
Fig. 6.1 - 21 Changeur de pipettes pour la TwinStar SIPLACE
6.1.3.1 Description
Ce changeur de pipettes peut prendre jusqu'à 12 magasins de pipettes. Deux types de magasins
sont disponibles: des magasins standards et des magasins pour pipettes spéciales ou pinces. Les
magasins reposent sur un support commun. Ils sont respectivement centrés avec deux goupilles
cylindriques et fixés avec deux vis à tête fraisée.
6.1.3.2 Caractéristiques techniques
6
6
Changeur de pipettes pour la TwinStar SIPLACE
Dimensions (longueur x largeur x hauteur) 448 x 68 x 49 mm³
Nombre de garages de pipettes 16 pour des pipettes standards
4 pour des pipettes spéciales ou pinces
Types de pipettes 5xx, standard
4xx avec adaptateur
9xx avec adaptateur
Temps de changement de pipettes env. 2 s par pipette
