Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 253 → Contrôlez les positions du commut ateur de S1 1: MARCHE 2: Non utilisé 4.3.8.7 Monter l'unité d'axes …
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
252
4.3.8.6 Unité d'axes X4I, X4 (portique 2 et portique 3) - Raccorder fiche mâle
→ Raccordez les câbles électriques d'après le schéma suivant:
4
Unité d'axes fiche
mâle
Câble de raccordement Nota
Fiche mâle Câble
X41_1sq X41_1sq 03050899 Encliqueter fiche mâle
X42_1sq X42_1sq 03050899 Encliqueter fiche mâle
X45sq X45sq 03050900-W1 Encliqueter fiche mâle
X46sq X46sq
03050900-W2
03050900-W3
Encliqueter fiche mâle
X47sq X47sq
03050900-W4
03050900-W5
Encliqueter fiche mâle
X01_3sq X4tr 03050891 Encliqueter fiche mâle
X02_3sq X4tt 03050892 Encliqueter fiche mâle
X05_3sq X4ur 03050901 Encliqueter fiche mâle
X06_3sq X4ut 03050902 Encliqueter fiche mâle
X01_1sq X1to 03009791 Enficher jusqu'à la butée
X02_1sq X3to 03009792 Enficher jusqu'à la butée
X03_1sq X5to 03009793 Enficher jusqu'à la butée
X04_1sq X1tp 03009794 Enficher jusqu'à la butée
X05_1sq X1uo 03009811 Enficher jusqu'à la butée
X06_1sq X3uo 03009812 Enficher jusqu'à la butée
X07_1sq X5uo 03009813 Enficher jusqu'à la butée
X08_1sq X1up 03009814 Enficher jusqu'à la butée
X09_1sq X3tp 03009795 Enficher jusqu'à la butée
X10_1sq X5tp 03009796 Enficher jusqu'à la butée
X11_1sq X3up 03009815 Enficher jusqu'à la butée
X12_1sq X5up 03009816 Enficher jusqu'à la butée
X03_3sq X03_3sq 03050893 Encliqueter fiche mâle
X04_3sq X04_3sq 03050894 Encliqueter fiche mâle
X07_3sq X07_3sq 03050903 Encliqueter fiche mâle
X08_3sq X08_3sq 03050904 Encliqueter fiche mâle
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
253
→ Contrôlez les positions du commutateur de S1
1: MARCHE
2: Non utilisé
4.3.8.7 Monter l'unité d'axes
→ Soulevez l'unité d'axes prudemment sur le rail du kit de montage.
→ Veillez à ne pas écraser de câble.
→ Insérez l'unité d'axes dans le kit de montage jusqu'à la butée.
→ Bloquez l'unité d'axes avec la vis à tête cylindrique.
→ Insérez le capot en macrolon.
→ Fixez le câble de prise de terre sur les portes (pos. 2 dans la Fig. 4.3 - 8
, page 241), comme
le montre la Fig. 4.3 - 9
page 244.
→ Verrouillez les portes.
4.3.8.8 Monter les tôles latérales
→ Fixez le câble de prise de terre sur chaque tôle latérale (pos. 6 dans la Fig. 4.3 - 8, page 241),
comme cela est représenté dans la Fig. 4.3 - 9
, page 244.
→ Fixez la tôle latérale avec, respectivement, 6 vis à tête cylindrique sur le bâti de la machine.
NOTA 4
Lorsque le convoyeur d'entrée est démonté, poursuivez avec la Section 4.3.9
"Monter le
convoyeur d'entrée" page 254.
Lorsque le convoyeur d'entrée est monté, poursuivez les travaux de montage avec la Section
4.3.14 "Monter le témoin lumineux" page 270.
X09_3sq X09_3sq 03050896 Encliqueter fiche mâle
X10_3sq X10_3sq 03050895 Encliqueter fiche mâle
X11_3sq X11_3sq 03050906 Encliqueter fiche mâle
X12_3sq X12_3sq 03050905 Encliqueter fiche mâle
X30_1sq X30_1sq 03010054 Visser à fond
X30_2sq X30_2sq 03010054 Visser à fond
Unité d'axes fiche
mâle
Câble de raccordement Nota
Fiche mâle Câble
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
254
4.3.9 Monter le convoyeur d'entrée
4.3.9.1 Outils
– Clés mâles à six pans, DIN 911, jeu
– Tournevis cruciforme, taille 1
4.3.9.2 Montage
4

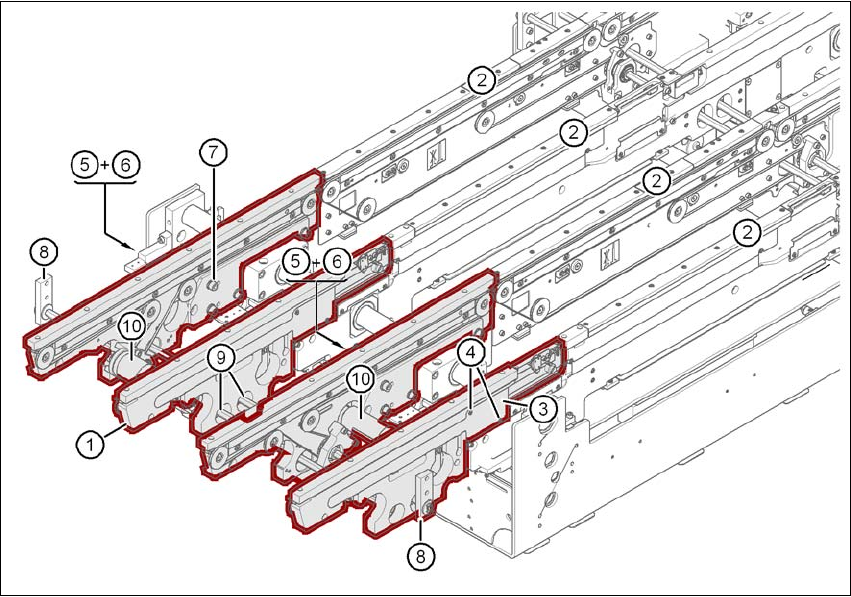

Fig. 4.3 - 14 Convoyeur d'entrée - Convoyeur double
(1) Jumelle, convoyeur d'entrée
(2) Jumelle, convoyeur de travail 1
(3) Couvre-câble 20 x 200
(4) Vis à tête fraisée, ISO 7046, M3 x 6, 2 exemplaires par couvre-câble
(5) Couvre-câble 20 x 310
(6) Vis à tête cylindrique DIN 912, M3 x 5, 1 exemplaire par couvre-câble
(7) Vis à tête cylindrique DIN 912, M6 x 16 et rondelle, 4 exemplaires par jumelle
(8) Coulisse arbre à tête hexagonale
(9) Arbre hexagonal (convoyeur simple: un, convoyeur double: deux)
(10) Unité d'entraînement
