Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
134
3
3.5.2.5 Positions de montage de la MultiStar sur les automates
3.5.2.6 MultiStar en mode Collecte&Placement
Dans ce mode, la MultiStar traite de petits composants.
3
Fig. 3.5 - 6 MultiStar - Mode Collecte&Placement
Comp._P Petit composant (voir Tableau 3.5 - 1, page 133)
Type 30/38 Caméra composants, type 30 ou type 38
1 ... 12 Déroulement des composants hébergés
Automate de report Position de
montage
a
tête CPP
Hauteur max. de
composant
Caméra Vision
SIPLACE X4I Uniquement en bas 6 mm Caméra de tête
SIPLACE X4, X3, X2 En bas 6 mm Caméra de tête
En haut 8,5 mm Caméra de tête
Uniquement en haut 11,5 mm
Caméra composants
fixe
Tab. 3.5 - 3 Positions de montage de la tête CPP sur les automates
a) Veuillez respecter les règles, relatives à la hauteur des positions de montage et spécifiées au chapitre
3.5.2.2
, page 132.
Type 30/38
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
135
3.5.2.7 MultiStar en mode mélangé
Dans ce mode, des composants petits à moyens sont traités.
3

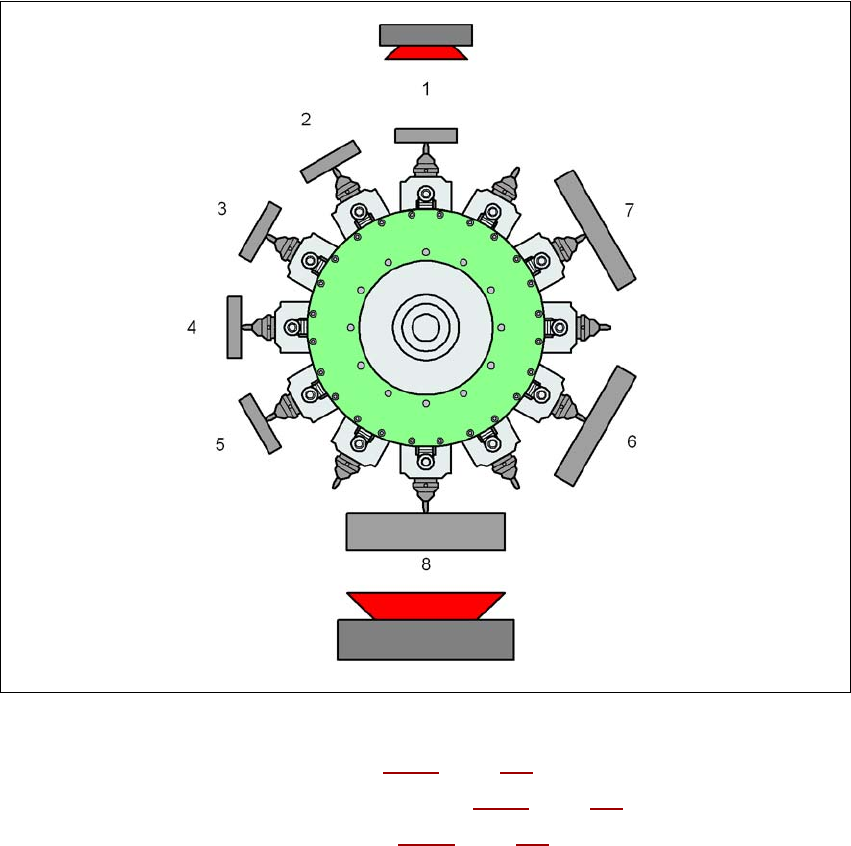

Fig. 3.5 - 7 MultiStar - Mode mélangé
Comp._P Petit composant, voir Tableau 3.5 - 1, page 133
Comp._M_1 Comp. moyen, type 1 (voir Tableau 3.5 - 1, page 133)
Comp._M_2 Comp. moyen, type 2 (voir Tableau 3.5 - 1
, page 133)
Type 30/38 Caméra composants, type 30 ou type 38
Type 33 Caméra composants fixe, type 33
1 ... 8 Déroulement des composants hébergés
1 ... 12 Déroulement des composants hébergés
3
Les segments voisins de la tête CPP peuvent héberger de petits composants du type
Comp._M_2, si la diagonale du comp. moyen, type 2 (Comp._M_2) est d'une longueur supérieure
à 39,8 mm.
Type 30/38 Type 30/38
Type 33 Type 33
Comp.
Comp._M_2
Comp._M
Comp.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
136
3.5.2.8 MultiStar en mode Prélèvement&Placement étendu
Dans ce mode, la MultiStar peut reporter l'ensemble du spectre des comp. de 01005 à
50 x 40 mm². Le grand composant est pris en dernier, centré optiquement et reporté en tant que
premier comp.
3
Fig. 3.5 - 8 MultiStar - Mode mélangé
Comp._P Petit composant (voir Tableau 3.5 - 1, page 133)
Comp._M_2 Composant moyen, type 2 (voir Tableau 3.5 - 1
, page 133)
Comp._G Grand composant (voir Tableau 3.5 - 1
, page 133)
Type 30/38 Caméra composants, type 30 ou type 38
Type 33 Caméra composants fixe, type 33
1 ... 8 Déroulement des composants hébergés
3
Les segments voisins de la tête CPP ne peuvent pas héberger des segments des types
Comp._M_2 et Comp._G, si la diagonale de ces comp. est d'une longueur supérieure à 39,8 mm.
En mode Prélèvement&Placement pur, un seul grand composant est reporté en un cycle. À ce
sujet, la tête CPP fonctionne comme une tête Prélèvement&Placement.
Type 30/
Comp._P
Comp._G
Type 33
Comp._M_2
