Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
246
4.3.8 Installer l'unité d'axes
4.3.8.1 Unité d'axes X2 (portique 1 et portique 3) - Points de couplage électriques
4

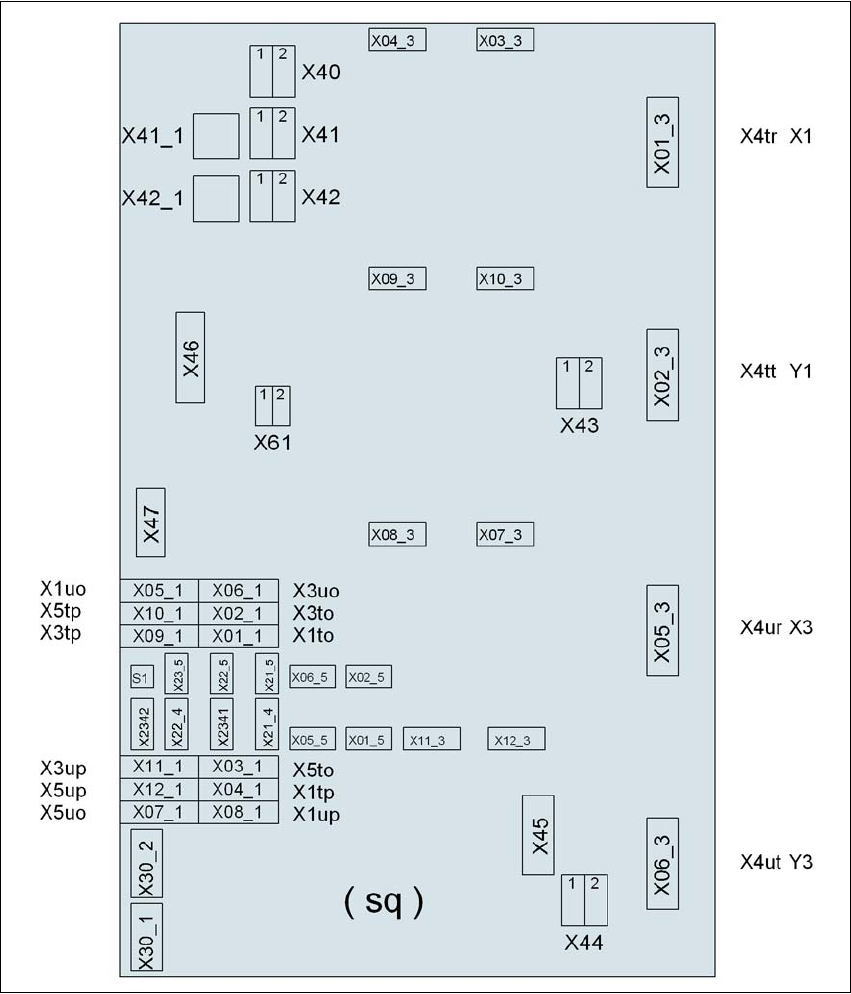

Fig. 4.3 - 11 Unité d'axes X2 (portique 1 et portique 3), face arrière - Points de couplage électriques
Fiche mâle
Fiche mâle
Fiche mâle
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
247
4.3.8.2 Unité d'axes X2 (portique 1 et portique 3) - Raccorder fiche mâle
→ Raccordez les câbles électriques d'après le schéma suivant:
4
Unité d'axes fiche
mâle
Câble de raccordement Nota
Fiche mâle Câble
X41_1sq X41_1sq 03050899 Encliqueter fiche mâle
X42_1sq X42_1sq 03050899 Encliqueter fiche mâle
X45sq X45sq 03050900-W1 Encliqueter fiche mâle
X46sq X46sq
03050900-W2
03050900-W3
Encliqueter fiche mâle
X47sq X47sq
03050900-W4
03050900-W5
Encliqueter fiche mâle
X01_3sq X4tr 03050891 Encliqueter fiche mâle
X02_3sq X4tt 03050892 Encliqueter fiche mâle
X05_3sq X4ur 03050901 Encliqueter fiche mâle
X06_3sq X4ut 03050902 Encliqueter fiche mâle
X01_1sq X1to 03009791 Enficher jusqu'à la butée
X02_1sq X3to 03009792 Enficher jusqu'à la butée
X03_1sq X5to 03009793 Enficher jusqu'à la butée
X04_1sq X1tp 03009794 Enficher jusqu'à la butée
X05_1sq X1uo 03009811 Enficher jusqu'à la butée
X06_1sq X3uo 03009812 Enficher jusqu'à la butée
X07_1sq X5uo 03009813 Enficher jusqu'à la butée
X08_1sq X1up 03009814 Enficher jusqu'à la butée
X09_1sq X3tp 03009795 Enficher jusqu'à la butée
X10_1sq X5tp 03009796 Enficher jusqu'à la butée
X11_1sq X3up 03009815 Enficher jusqu'à la butée
X12_1sq X5up 03009816 Enficher jusqu'à la butée
X03_3sq X03_3sq 03050893 Encliqueter fiche mâle
X04_3sq X04_3sq 03050894 Encliqueter fiche mâle
X07_3sq X07_3sq 03050903 Encliqueter fiche mâle
X08_3sq X08_3sq 03050904 Encliqueter fiche mâle
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
248
4
4
→ Contrôlez les positions du commutateur de S1:
1: ARRET
2: Non utilisé
→ Poursuivez avec la Section 4.3.8.7
"Monter l'unité d'axes", page 253.
X09_3sq X09_3sq 03050896 Encliqueter fiche mâle
X10_3sq X10_3sq 03050895 Encliqueter fiche mâle
X11_3sq X11_3sq 03050906 Encliqueter fiche mâle
X12_3sq X12_3sq 03050905 Encliqueter fiche mâle
X30_1sq X30_1sq 03010052 Visser à fond
X30_2sq X30_2sq 03010054 Visser à fond
Unité d'axes fiche
mâle
Câble de raccordement Nota
Fiche mâle Câble
