Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 181 3.9.2.6 Magasin de bandes X 32 mm 3 Fig. 3.9 - 8 Magasin de bandes X 32 mm 3 3 Magasin de bandes X 32 mm N° d&apo…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
180
3.9.2.5 Magasin de bandes X 24 mm
3
Fig. 3.9 - 7 Magasin de bandes X 24 mm
3
3
3
Magasin de bandes X 24 mm N° d'art. 00141273-xx
Magasin de bandes X 24 mm avec détecteur
d'épissure
N° d'art. 00141293-xx
Largeur 34,4 mm
Emplacements de magasins occupés 3
Largeur de pas de convoyage De 4 mm à 32 mm par pas de 4 mm
Temps de changement pour la bande < 45 s
Temps de changement du magasin préalable-
ment configuré sur l'automate
≤ 8 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
181
3.9.2.6 Magasin de bandes X 32 mm
3

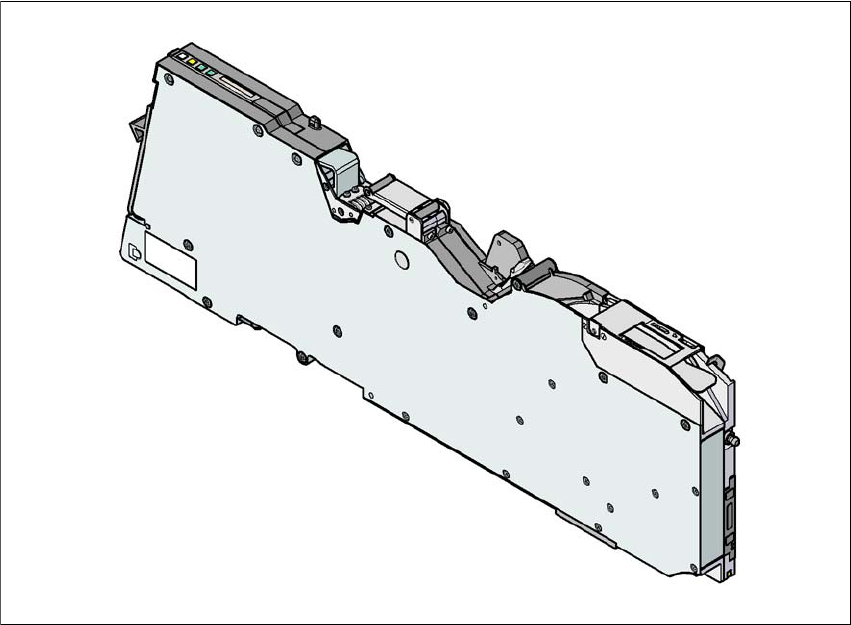

Fig. 3.9 - 8 Magasin de bandes X 32 mm
3
3
Magasin de bandes X 32 mm N° d'art. 00141274-xx
Magasin de bandes X 32 mm avec détecteur
d'épissure
N° d'art. 00141294-xx
Largeur 46,2 mm
Emplacements de magasins occupés 4
Largeur de pas de convoyage De 4 mm à 40 mm par pas de 4 mm
Temps de changement pour la bande < 45 s
Temps de changement du magasin préalable-
ment configuré sur l'automate
≤ 8 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
182
3.9.2.7 Magasin de bandes X 44 mm
3
Fig. 3.9 - 9 Magasin de bandes X 44 mm
3
3
3
3
Magasin de bandes X 44 mm N° d'art. 00141275-xx
Magasin de bandes X 44 mm avec détecteur
d'épissure
N° d'art. 00141295-xx
Largeur 58,0
Emplacements de magasins occupés 5
Largeur de pas de convoyage De 4 mm à 52 mm par pas de 4 mm
Temps de changement pour la bande < 45 s
Temps de changement du magasin préalable-
ment configuré sur l'automate
≤ 8 s
