Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 355 6 Fig. 6.1 - 2 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X4I NOT A: 6 – Au…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
354
6.1.1.1 Description
Ce changeur de pipettes recueille 6 magasins avec respectivement 12 garages de pipettes. Les
magasins reposent sur un support commun. Ils sont centrés avec deux goupilles cylindriques et
fixés avec 4 boutons poussoirs. La position précise est déterminée avec deux marques d'ajus-
tage, apposées sur chaque magasin. La bonne position des magasins sur le corps de base du
changeur de pipettes est surveillé grâce à des microrupteurs, pour éviter une collision de la tête
de report avec un magasin, éventuellement très élevé. Il faut que tous les emplacements de ma-
gasins soient occupés car le circuit de sécurité arrête l'automate, si des magasins font défaut ou
sont mal positionnés. Des composants peuvent être soufflés par les pipettes de la SpeedStar et
les pipettes retirées et rejetées sur la station de pipettes installée.
NOTA 6
Ce changeur de pipettes ne peut être utilisé que conjointement avec la SpeedStar.
6.1.1.2 Caractéristiques techniques
6
6
6
6.1.1.3 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur
l'automate X4I
Un changeur de pipettes peut être installé pour la SpeedStar à chacun des emplacements 1, 2, 3
et 4 (pos. 1 dans la Fig. 6.1 - 2
, page 355).
Il en résulte la configuration de changeurs de pipettes suivante pour l'automate de report:
6
Changeur de pipettes pour la SpeedStar SIPLACE
Dimensions (longueur x largeur x hauteur) 449 x 94,5 x 79 mm³
Nombre de garages de pipettes 72
Nombre de magasins de pipettes 6
Types de pipettes 10xx, 11xx et 12xx
Temps de changement de pipettes env. 2 s par pipette
Raccordement de l'air comprimé 0,48 MPa (4,8 bar)
Emplaceme
nt
Nombre de
magasins de
pipettes
Nombre de
magasins de pipettes de
réserve
Nombre de garages
de pipettes
16 - 72
2 4 2 48 (+ réserve: 24)
36 - 72
4 4 2 48 (+ réserve: 24)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
355
6

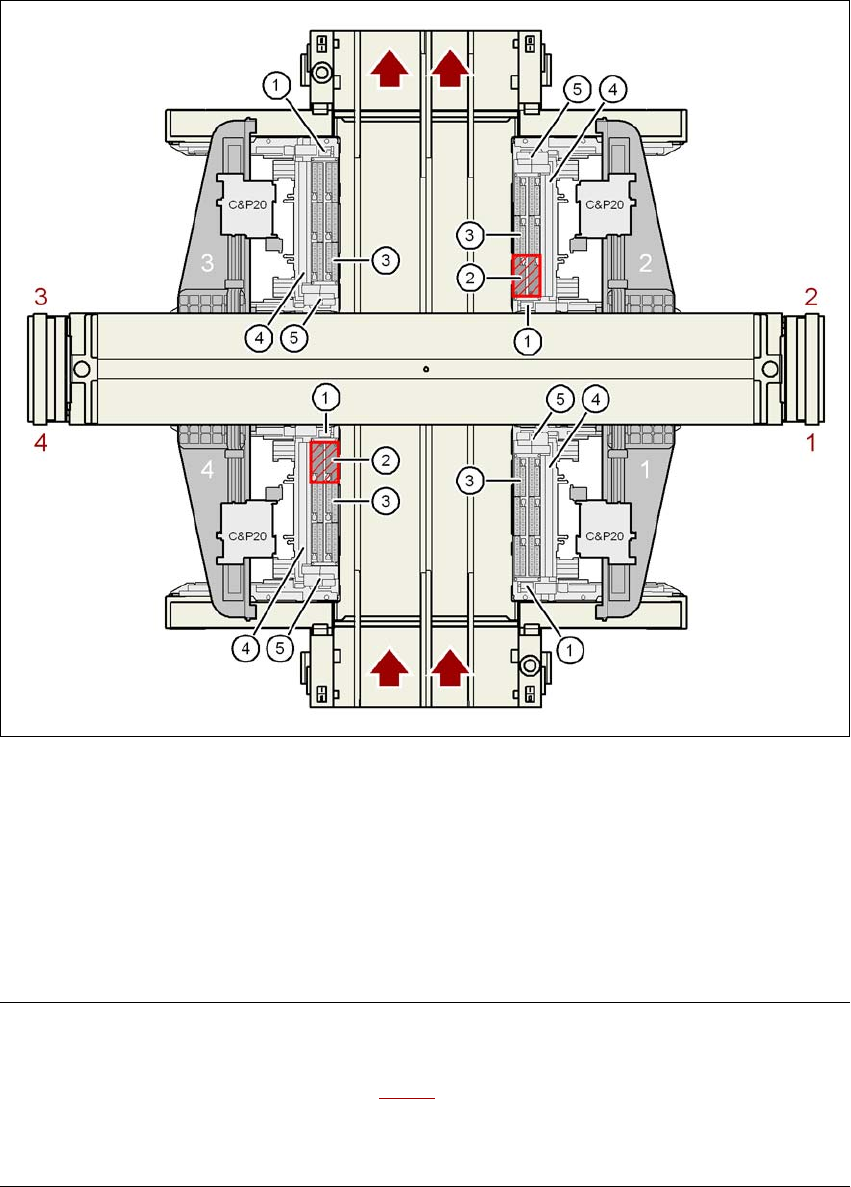

Fig. 6.1 - 2 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X4I
NOTA: 6
– Aux emplacements 2 et 4, les têtes de report ne peuvent pas accéder aux deux magasins de
pipettes intérieurs (pos. 2 dans la Fig. 6.1 - 2
).
– Il faut que tous les emplacements de magasins soient occupés car le circuit de sécurité arrête
l'automate, si des magasins font défaut ou sont mal positionnés.
6
(1) Changeur de pipettes
(2) Positions pour les magasins de pipettes de réserve (emplacement 2 ou 4)
(3) Magasin de pipettes
(4) Conteneur des rejets pour composants
(5) Dispositif d'évacuation et conteneur des rejets pour pipettes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
356
6.1.1.4 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur
l'automate X4
Aux emplacements 1, 2, 3, et 4, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la
SpeedStar (pos. 1 et 2 dans la Fig. 6.1 - 3
). Ceci produit une capacité totale de 8 changeurs de
pipettes, avec 48 magasins et, au total, 576 garages de pipettes.
6

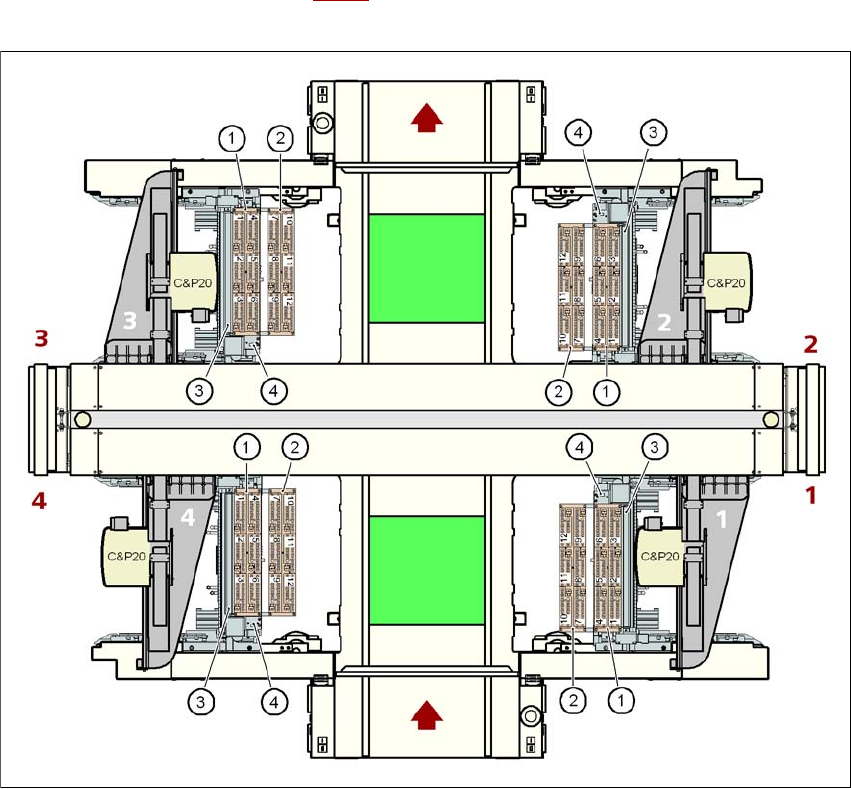

Fig. 6.1 - 3 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X4
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes
