Pour que les condensateurs au tantale dans les fenêtres de prise ne provoquent pas un incendie
du matériau des bandes lors du découpage des bandes, l'interface utilisateur a été renforcée par
l'option "En cas d'erreur de prise, sortir le composant de la bande". A cet effet, il faut que cette
option soit activée dans SIPLACE Pro. Dans l'automate de report, le composant non pris est réin-
dexé une fois et se trouve ensuite prêt à être enlevé dans la bande. La piste est désactivée et
l'opérateur est avisé par un message d'erreur d'avoir à sortir le composant au tantale de la bande.
NOTA 2
Le prélèvement manuel de condensateurs au tantale non pris par l'opérateur est décrit dans la
Section 3.9.1.3, page 172.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
68
2.5.3 Consignes de sécurité relatives au déplacement manuel de l'axe Z sur la
TwinStar
ATTENTION
RISQUE D'ECRASEMENT SUR LA TwinStar 2
Vous ne devez en aucun déplacer l'axe Z avec la main sur le tampon de l'unité de rappel, vers le
bas. Suite à la forte puissance de ressort du vérin, toute remise en position manuelle du tampon
présente un risque important de blessure pour vos doigts. Ceci est également valable pour la
partie intérieure de la TwinStar lorsque la tige de piston retourne dans sa position de départ.
2
Fig. 2.5 - 2 Risque d'écrasement due à l'unité de rappel sur la TwinStar
(1) Unité de rappel, vérin à air comprimé
(2) Tige du piston
(3) Tampon de l'unité de rappel
(4) Point d'écrasement pour les doigts
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
69
2.5.4 Consignes de sécurité relatives à la caméra composants de la TwinStar
en cas de changement de tête de report
AVERTISSEMENT 2
Dans le cas d'un changement de tête de report de TwinStar à SpeedStar, les caméras compo-
sants (stationnaire P&P, type 33, 55 x 45, et type 25, 16 x 16) de la TwinStar doivent être démon-
tés, sinon SpeedStar entre en collision avec les boîtiers de caméra.
2

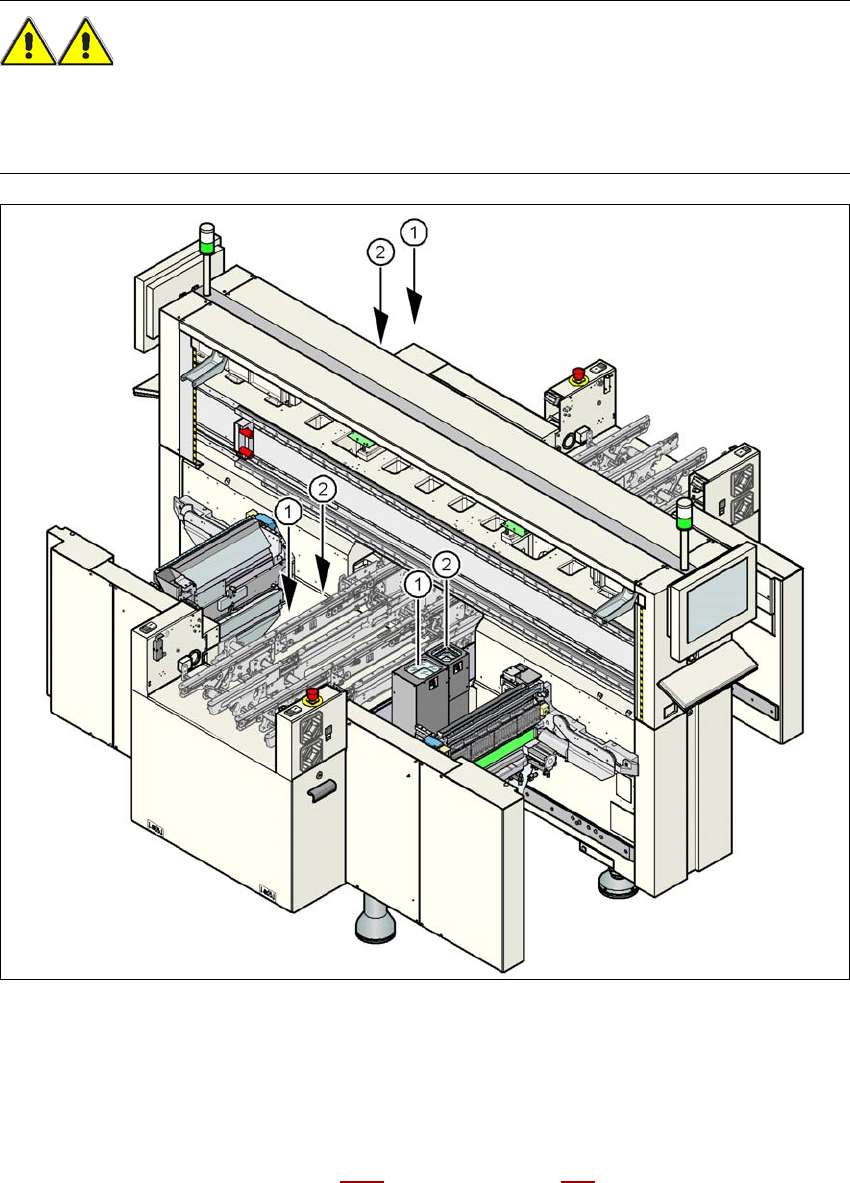

Fig. 2.5 - 3 Consignes de sécurité relatives aux modules de vision de la TwinStar en cas de changement de tête de
report
(1) Position de montage, caméra composants (fixe, P&P (type 33) 55 x 45) à l'instar de la X3
(2) Position de montage, caméra composants (fixe, P&P (type 25) 16 x 16) à l'instar de la X3
Vous trouverez les positions de montage pour l'ensemble des automates de report de la
SIPLACE série X dans la Section 3.8.2
, à partir de la page 164. 2
