Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 422 6.13 Support à broche magnétique N° d'article 001 19680-x x S upport à broc he magnétique sé rie HS / HF / X…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
421
Le circuit imprimé est convoyé dans la zone de report jusqu'à ce que la barrière lumineuse laser
déclenche le signal d'arrêt pour le convoyage de CI. Ensuite, la table de levage part vers le haut
avec les butés de CI, dans une position dans laquelle le circuit imprimé n'est pas encore bloqué
et peut encore être déplacé par les bandes transporteuses. Les deux butées de CI se trouvent à
hauteur du circuit imprimé, les supports de CI (broches magnétiques) touchent déjà le circuit im-
primé. Les deux bandes transporteuses poussent le circuit imprimé contre les butées de CI et l'ali-
gnent pendant ce temps. La table de levage part ensuite dans sa position extrême supérieure,
cale le circuit imprimé et le détache des butées de CI, pour ne pas porter atteinte au processus
de report. Après le processus de report, la table de levage et l'alignement de CI sont abaissés et
le convoyage du circuit imprimé est poursuivi.
6
6.12 Interface Siemens
Article n° 00116808-xx Interface SIPLACE HF/X/D3
Sur les automates de report de la série X, l'interface du convoyeur est configurée d'après la norme
SMEMA. Toutefois, il existe aussi la possibilité de configurer cette interface suivant la norme Sie-
mens. Ceci présente un gros avantage, quand un automate de la série X doit être intégré dans
des lignes SIPLACE plus anciennes. Une mise à jour des automates plus anciens à la norme
SMEMA n'est, alors, pas indispensable.
Configurez, simplement, l'interface du convoyeur des automates de la série X sur la norme Sie-
mens et reliez les automates avec le câble d'interface associé.
Vous voudrez bien tirer des informations plus détaillées à ce sujet de la "Notice sur les complé-
ments d'équipement Siemens de l'interface de convoyage", n° d'article 00194343-01.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
422
6.13 Support à broche magnétique
N° d'article 00119680-xx Support à broche magnétique série HS / HF / X / D
Les circuits imprimés larges ont tendance, à fléchir lors du report, de sorte que, dans certaines
circonstances, les composants ne sont plus reportés avec la précision souhaitée. Même les cir-
cuits imprimés fortement cintrés influencent la précision du report. Ce problème se résout facile-
ment en plaçant des supports à broche magnétique sur la table de levage.
6

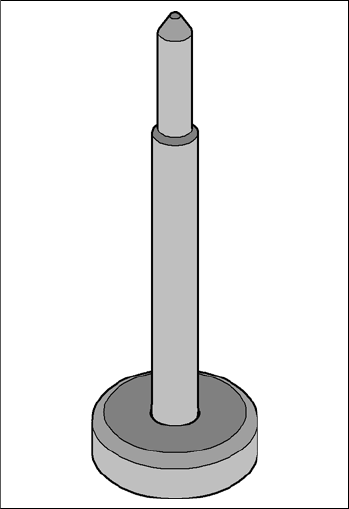

Fig. 6.13 - 1 Support à broche magnétique
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
423
6.14 Pompe à vide
N° d'article 00119786-xx Pompe à vide, lot de montage pour X2, X3, X4
N° d'article 00119787-xx Pompe à vide, série X
N° d'article 00119797-xx Pompe à vide, lot de montage pour X4I
6.14.1 Consignes de sécurité relatives à la pompe à vide
AVERTISSEMENT 6
Il convient de protéger séparément la pompe à vide par fusibles.
En raccordant la pompe à vide, veillez à raccorder un conducteur de mise à la terre, en plus
du câble standard de raccordement au réseau. Il y a lieu de mettre à disposition, à cet effet,
une barre de terre appropriée.
Par ailleurs, respectez les consignes de sécurité dans le manuel d'utilisation, livré conjointe-
ment.
6.14.2 Description
Chaque tête de collecte & de placement dispose d'un générateur de vide propre, qui alimente les
circuits de blocage et de report avec le vide nécessaire. Les générateurs de vide des têtes de re-
port fonctionnent suivant le principe de Venturi. En combinaison avec une pompe à vide, il est
possible de réduire considérablement la consommation d'air comprimé dans le cas de la Speed-
Star (C&P20). Les coûts de fonctionnement courants baissent suivant le montant des coûts de
l'énergie.
Type d'automate
Configuration de
la tête de report
Consommation d'air
comprimé
a
sans pompe à vide
Consommation d'air
comprimé
³
avec pompe à vide
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TD 700 Nl/min 330 Nl/min
C&P20/C&P20/TD/TD 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TD 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20/C&P20/ 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TD 340 Nl/min 155 Nl/min
a) Dans des conditions atmosphériques normales à 20° C et 1013 hPa
b) Pompe à vide uniquement pour la tête C&P20
