Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 160 3.7.7 Largeurs de circuit s imp rimés 3 3 Fig. 3.7 - 6 Largeurs CI maximales - Bords du convoyeur 535 mm fixes, C…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
159
3.7.6 Convoyeur à quatre voies SIPLACE
N° d'article 00119944-xx Convoyeur à quatre voies SIPLACE
3
Fig. 3.7 - 5 Convoyeur à quatre voies SIPLACE
(1) Groupe de pistes du convoyeur 1
(1R) Piste de convoyeur 1, droite
(1L) Piste de convoyeur 1, gauche
(2) Groupe de pistes du convoyeur 2
(2R) Piste de convoyeur 2, droite
(2L) Piste de convoyeur 2, gauche
3.7.6.1 Description
Le convoyeur à quatre voies SIPLACE peut être installé sur les automates de report SIPLACE X4I
et SIPLACE X4. Jusqu'à huit circuits imprimés peuvent être traités simultanément sur ce
convoyeur. Les pistes du convoyeur 1R et 1L ou 2R et 2L convoient les circuits imprimés en mode
synchrone, tandis que les deux groupes de pistes des convoyeurs 1 et 2 peuvent convoyer les
circuits imprimés tant en mode synchrone qu'asynchrone. Dans le cas du convoyeur à quatre
voies, les deux faces extérieures du convoyeur sont fixes. Le convoyeur peut être configuré par
l'intermédiaire du logiciel, sans changement sur le matériel, en tant que convoyeur de piste 1,
piste 2 ou piste 4.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
160
3.7.7 Largeurs de circuits imprimés
3
3

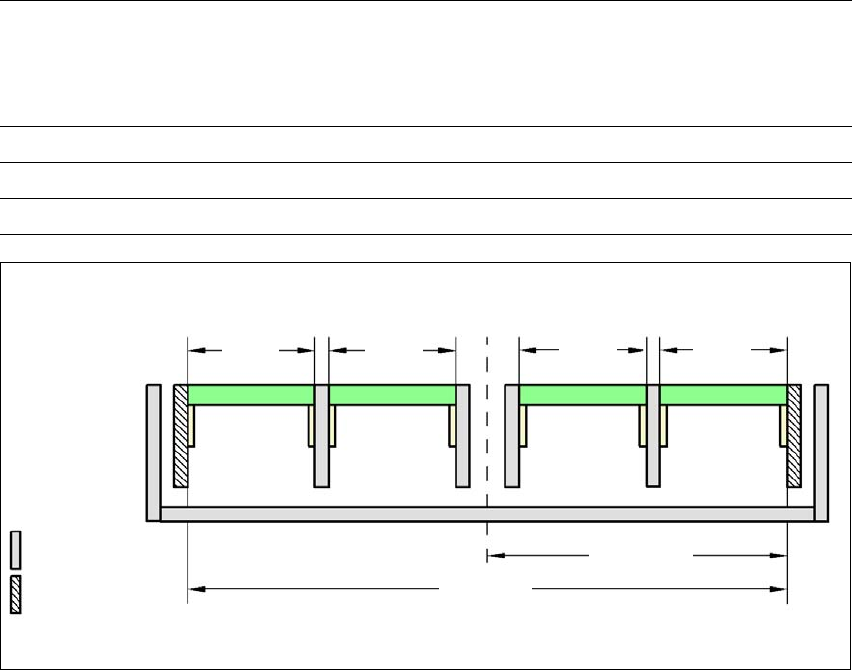

Fig. 3.7 - 6 Largeurs CI maximales - Bords du convoyeur 535 mm fixes, Convoyeur à quatre voies SIPLACE
Type de convoyage Largeur du
CI
Piste 1R
[mm]
Largeur
du CI
Piste 1L
[mm]
Largeur du
CI
Piste 2R
[mm]
Largeur
du CI
Piste 2L
[mm]
SIPLACE Quad Lane Max. 114 Max. 114 Max. 114 Max. 114
SIPLACE Quad Lane en mode Deux voies Max. 178,5 Max. 178,5
SIPLACE Quad Lane en mode Voie unique Max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Bord de
convoyeur
3
Bord fixe
du convoyeur
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
Piste 2L
3
Piste 2R
3
Piste 1L
3
Piste 1R
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
161
3.7.8 Définition de la courbure du circuit imprimé
3.7.8.1 Courbure du CI pendant le transport
Courbure du CI transversalement par rapport au sens du convoyage: max. 1 % de la diagonale
du CI mais pas plus de 2 mm
3
Courbure du CI dans le sens du convoyage + épaisseur des CI < 5,5 mm
3
Bord de serrage fixe
Mécanisme de serrage mobile
Circuit imprimé
Face du convoyeur
Bord de serrage fixe
Bande transporteuse
Circuit imprimé
Sens du convoyage
des CI
5,5 mm
