Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 238 4.3.5 Monter les kit s de montag e sur le bâti de la machine 4.3.5.1 Monter le kit de mont age sur le côté sortie…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
237
extérieur de la machine (pos. 1 dans la Fig. 4.3 - 6, page 236) lentement jusqu'à la butée,
vers le bas.
→ Pour obtenir la hauteur de convoyeur de CI souhaitée, placez le pied de la machine qui
convient.
Les pieds extérieurs de la machine existent en deux versions: 4
– pied extérieur de la machine pour une hauteur de convoyeur de CI de 830 mm,
longueur: 369 mm, n° d'article: 03041008-01 (pos. 1 dans la Fig. 4.3 - 3
, page 233)
– pied extérieur de la machine pour les hauteurs de convoyeur de CI de 900, 930 et
950 mm,
longueur: 439 mm, n° d'article: 03000890-02 (pos. 2 dans la Fig. 4.3 - 3
, page 233)
→ Procédez au préréglage pour chacun des pieds extérieurs de la machine.
Il convient que la distance entre le côté inférieur du pied de la machine et le bord inférieur du
bâti de la machine ait les valeurs suivantes:
→ Ajustez la vis de réglage M24x2x120 (pos. 3 dans la Fig. 4.3 - 6
, page 236) avec la clé à four-
che SW 36, de façon à atteindre les valeurs de distance, portées en haut dans le tableau,
pour la hauteur du convoyeur respective.
→ Abaissez alors prudemment l'automate avec le chariot élévateur à fourche, jusqu'à ce que
les pieds de la machine touchent le sol de manière uniforme. Il convient qu'une deuxième per-
sonne vérifie dans tous les cas le positionnement stable de l'automate pendant le processus
de descente. Le cas échéant, il faut desserrer encore quelque peu le serrage des pieds ex-
térieurs de la machine.
→ Continuez à abaisser prudemment l'automate, jusqu'à ce que les pieds extérieurs de la ma-
chine touchent les vis de réglage M24x2x120 (pos. 3 dans la Fig. 4.3 - 6
, page 236) relatives
au réglage en hauteur.
→ Veillez à ce que les pieds centraux de la machine (voir point 2 dans la Fig. 4.3 - 3
, page 233)
ne touchent pas encore le sol. Si nécessaire, vissez encore quelque peu les pieds centraux
de la machine dans l'automate ou dans la pièce d'écartement.
NOTA 4
Vous trouverez la description pour le réglage définitif de l'automate dans la Section 4.3.18
,
page 281.
Hauteur du convoyeur de
CI
Distance du côté inférieur du pied de la machine
par rapport au bord inférieur du bâti de la machine
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
238
4.3.5 Monter les kits de montage sur le bâti de la machine
4.3.5.1 Monter le kit de montage sur le côté sortie des CI
Lors de la livraison ce l'automate, les kits de montage sur le côté sortie des CI et sur le convoyeur
de sortie de CI sont démontés. Pour le montage du kit de montage sur le côté sortie des CI, pro-
cédez comme suit:
– Monter le convoyeur de sortie
voir Section 4.3.6, page 239
– Monter le kit de montage sur le côté sortie des CI voir Section 4.3.7, page 240
– Installer l'unité d'axes voir Section 4.3.8, page 246
– Monter le témoin lumineux voir Section 4.3.14, page 270
– Intégrez l'automate dans la ligne voir Section 4.3.17, page 278
– Réglage final de l'automate voir Section 4.3.18, page 281
4.3.5.2 Monter le kit de montage sur le côté entrée des CI
Si, pour des questions de transport, le kit de montage sur le côté entrée des CI était démonté, il
faut, avant que vous n'intégriez l'automate dans la ligne (voir Section 4.3.17
, page 278) que vous
exécutiez encore les étapes de travail suivantes:
– Monter le convoyeur d'entrée
voir Section 4.3.9, page 254
– Monter le kit de montage sur le côté entrée des CI voir Section 4.3.10, page 256
– Installer le rack du boîtier - PC sur la SIPLACE X4I voir Section 4.3.12, page 265
– Installer l'unité d'axes voir Section 4.3.13, page 268
– Monter le témoin lumineux voir Section 4.3.14, page 270
– Intégrez l'automate dans la ligne voir Section 4.3.17, page 278
– Réglage final de l'automate voir Section 4.3.18, page 281
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
239
4.3.6 Monter le convoyeur de sortie
4.3.6.1 Outils
– Clés mâles à six pans, DIN 911, jeu
– Tournevis cruciforme, taille 1
4.3.6.2 Montage
4

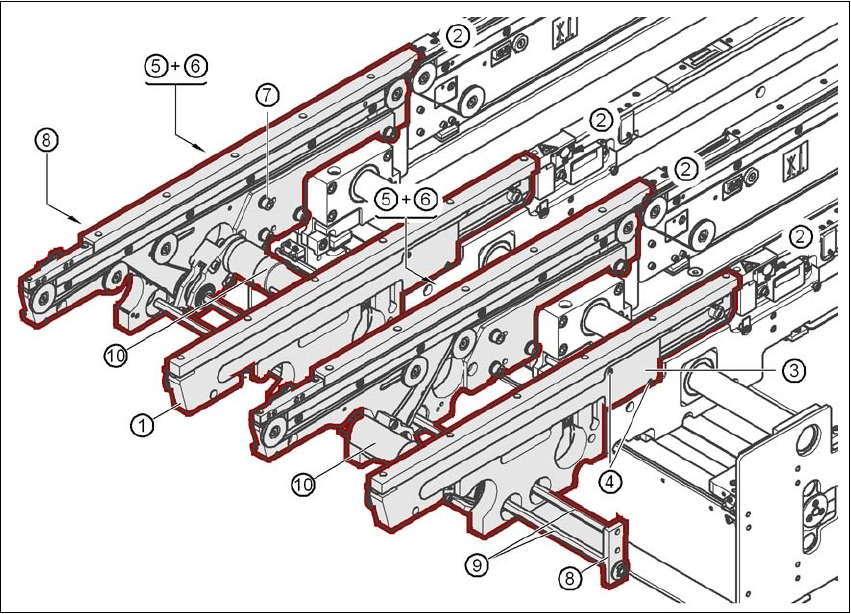

Fig. 4.3 - 7 Convoyeur de sortie - Convoyeur double
(1) Jumelle, convoyeur de sortie
(2) Jumelle, convoyeur de travail 2
(3) Couvre-câble 20 x 200
(4) Vis à tête fraisée, ISO 7046, M3 x 6, 2 exemplaires par couvre-câble
(5) Couvre-câble 20 x 310
(6) Vis à tête cylindrique DIN 912, M3 x 5, 1 exemplaire par couvre-câble
(7) Vis à tête cylindrique DIN 912, M6 x 16 et rondelle, 4 exemplaires par jumelle
(8) Coulisse arbre à tête hexagonale
(9) Arbre hexagonal (convoyeur simple: un, convoyeur double: deux)
(10) Unité d'entraînement
