Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
218
Fourche transversale par rapport au convoyeur de CI 4
4

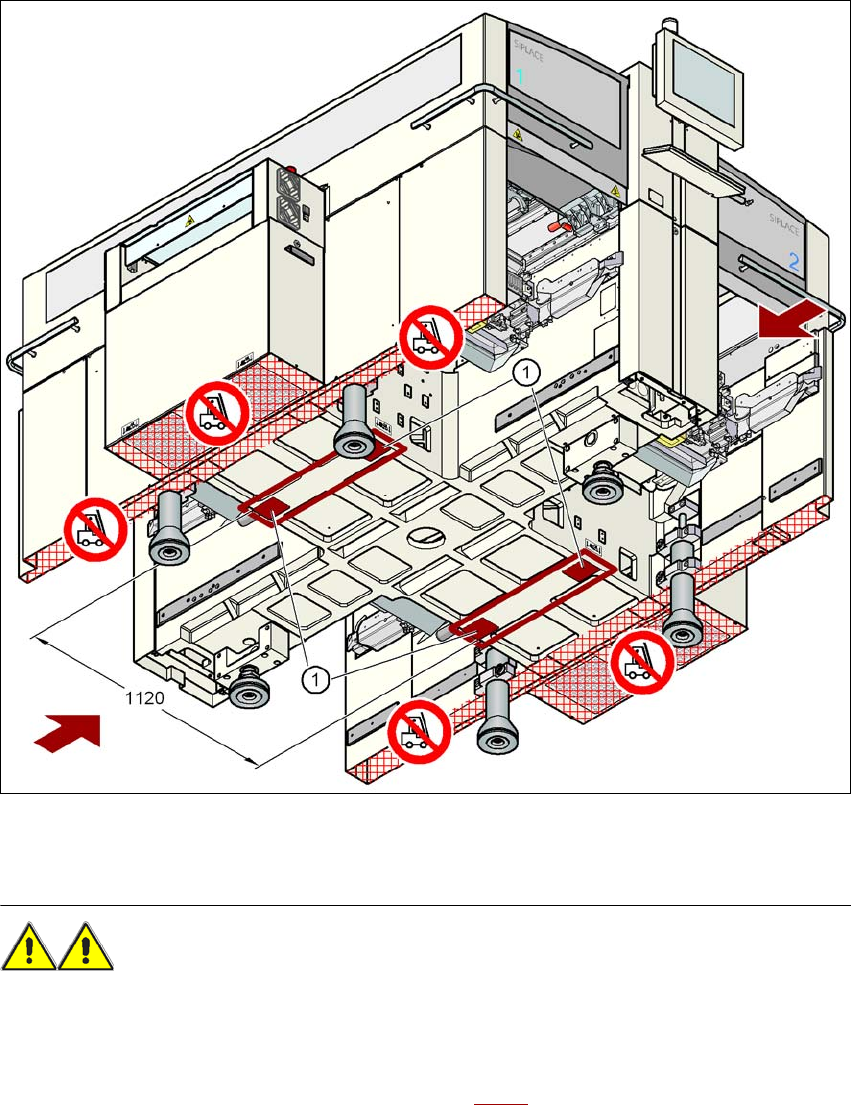

Fig. 4.1 - 4 Surfaces d'appui - Fourches transversales par rapport au sens de convoyage des cartes
(1) Surfaces d'appui des fourches du chariot élévateur à fourche
AVERTISSEMENT 4
Avant de soulever l'automate, prenez impérativement garde aux points suivants, afin d'éviter des
dommages irréversibles sur l'automate:
– il faut que la distance entre fourches se situe entre 800 et 900 mm. Vous verrez les surfaces
d'appui du chariot élévateur à fourche dans la Fig. 4.1 - 4
. La distance extérieure des surfaces
d'appui est de 1120 mm. Il est absolument interdit, d'agrandir la distance entre fourches de
sorte que l'automate soit soulevé par les parties latérales du bâti de la machine. Une défor-
mation du bâti de la machine en serait la conséquence.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
219
→ Lors du soulèvement de l'automate, veillez à ce que les fourches soient chargées de manière
uniforme. Une base solide entre les fourches et l'automate empêche le basculement de
l'automate lors du soulèvement. C'est ainsi qu'on évitera une charge unilatérale des pieds de
la machine, ce qui conduirait à une déformation de la fixation des pieds de la machine. Nous
recommandons qu'une deuxième personne observe le soulèvement de l'automate et s'as-
sure que l'automate ne verse pas sur le côté lors du soulèvement par le chariot élévateur à
fourche.
4.1.5.4 Ce dont vous devez absolument tenir compte lors du transport
AVERTISSEMENT 4
Lors du transport, veillez impérativement à ce que tous les pieds de la machine soient librement
suspendus au-dessus du sol. Si les pieds de la machine traînent sur le sol pendant le transport
ou si ceux-ci heurtent un obstacle, la fixation des pieds de la machine dans le bâti de l'automate
pourrait être endommagée.
4
4
4
4
4.2 Infrastructure du site d'implantation
4.2.1 Recommandations à la nature de la base
La base de l'automate doit être solide et plane car des forces dynamiques peuvent produire, lors
de l'exploitation de l'automate, des vibrations sur le site d'implantation. L'ampleur des vibrations
dépend de la construction du plancher. Sont par principe appropriés, dans la mesure où les para-
mètres de la charge du sol, etc., sont respectés:
– construction du plancher en béton armé, par ex. les planchers dans les hangars industriels;
– les dalles de plancher en béton armé, par ex. les sols en béton dans les hangars industriels
sans cave;
– les locaux avec plancher double, dans la mesure où des fondations stables sont insérées
dans l'intervalle. En ce qui concerne ces fondations intermédiaires, les mêmes conditions
d'implantation font autorité. Elles peuvent être fabriquées en poutres métalliques ou en béton.
4.2.1.1 Poids de la machine et charge par unité de surface
Vous trouverez les valeurs, correspondant aux poids de la machine et à la charge par unité de
surface dans la Section 3.3.1
, page 109.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
220
4
4.2.1.2 Valeurs limites des vibrations
L'automate est insensible aux ébranlements du sol. Cependant, il convient de respecter les va-
leurs limites des vibrations suivantes.
4
4
4
4
4
4.2.2 Alimentation en air comprimé
4.2.2.1 Examiner l'alimentation en air comprimé
Vérifiez si l'alimentation en air comprimé correspond aux spécifications de machine prescrites
(voir tableau dans Section 3.2
, page 107).
NOTA: 4
Dans la documentation "Configuration réseau (électricité et air comprimé) pour les installations
CMS chez le client", n° d'article 00191409-xx, sont décrites des mesures destinées à atteindre la
spécification exigée.
→ Consignez par écrit les propriétés de l'air comprimé sur le site d'implantation.
AVERTISSEMENT
Ne dévissez jamais les conduites d'air comprimé, qui sont sous pression. Il y a risque de blessu-
res! 4
Paramètres Valeurs
Valeur spectrale tierce de la vitesse d'oscillation 5 - 100 Hz
v < 250 µm/s
Valeur v
max
au cours du temps
v
max
< 1,5 mm/s
