2.1.3.2 Sécurité des personnes et du Personnel de manipulation
→ Les opérateurs ne doivent assumer sur la machine que les tâches, auxquelles ils ont été suf-
fisamment initiés et qu'ils maîtrisent parfaitement!
→ Ne jamais ouvrir un capot de protection, si vous n'êtes pas familiarisé avec le cycle de travail
et au fonctionnement de la machine! Durant le service, n'ouvrir les capots de protection que
si vous y êtes sollicité dans ce manuel ou par un dialogue lancé par le logiciel de la station!
→ La station une fois mise en service, n'introduisez jamais votre tête ou vos bras dans la zone
de déplacement des portiques et des tables de levage!
→ Pour votre sécurité, portez un vêtement de travail qui correspond aux directives de la caisse
de prévoyance professionnelle, donc pas de vêtement à manches longues, etc.
→ Diminuez votre exposition aux risques en ne portant pas de ruban, de chaîne ou de cravate
à votre poste de travail.
→ Les personnes qui ont des cheveux longs doivent impérativement porter une coiffe.
AVERTISSEMENT 2
L'automate est exploité électriquement. Certaines pièces d'appareils électriques en service sont
automatiquement sous une tension dangereuse!
→ Eteindre l'interrupteur principal et débrancher la machine du secteur pour entreprendre des
travaux sur des pièces conductrices.
→ Verrouillez l'automate comme l'indique la description à la Section, 2.10
, page 96.
L'inobservation de ces consignes peut entraîner la mort d'une personne, de graves blessures
corporelles et/ou des dégâts matériels importants!
2.1.3.3 Sécurité des installations et des appareils
→ Il est interdit de réaliser des modifications quelconques sur la machine, tant que vous n'êtes
pas sûr de leurs conséquences quant à son fonctionnement!
→ Seul le Personnel dûment formé est autorisé à régler, reconfigurer et à entretenir les stations!
→ Il est interdit de modifier les dispositifs de protection, Il est interdit, en particulier, de mettre
les commutateurs de protection hors service ou d'enlever les dispositifs de protection.
2.1.4 Consignes de sécurité relatives aux modules laser
En ce qui concerne les composants qui tombent dans la catégorie laser, le permis d'exploitation
s'éteint si
– un dommage mécanique du module est perceptible ou
– s'il a été procédé à une manipulation sur la partie mécanique ou électrique du module.
Une laque de protection de vis endommagée ou manquante sur les composants laser
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
42
(par exemple les tôles du capot, les pièces de fixation, le potentiomètre de réglage) doit
déjà être considérée comme manipulation.
– Seuls les techniciens de service de ASM Assembly Systems GmbH & Co. KG et par voie
de conséquence les techniciens de service de l'exploitant formés par ASM Assembly
Systems peuvent procéder au remplacement des composants du laser.
– Les réparations sur les composants du laser sont exclusivement exécutées en usine
chez ASM Assembly Systems.
2.1.5 Consignes de sécurité relatives aux aimants permanents
Des aimants permanents puissants sont utilisés pour le moteur linéaire de l'axe Y.
DANGER MORTEL
CHAMPS MAGNETIQUES PERMANENTS PUISSANTS A L'INTERIEUR DE L'AUTOMATE 2
Il y a danger mortel pour les personnes munies d'implants passifs ou actifs, tels que les stimula-
teurs cardiaques, les défibrillateurs, les pompes à insuline, etc., en cas d'ouverture des capots de
protection à l'intérieur de l'automate!
→ Les personnes à risque doivent impérativement éviter la proximité immédiate de l'automate.
AVERTISSEMENT
RISQUE D'ECRASEMENT 2
Pour les personnes, munies d'implants métalliques, passifs (parex.: des plaques, des vis, etc.), il
y a risque d'écrasement.
→ Lorsque les capots de protection sont ouverts, ne mettez pas les mains dans la machine ou
ne vous penchez pas au-dessus de la machine ouverte.
→ Ne pas apporter d'objet métallique dans la zone dangereuse.
ATTENTION
CHAMPS MAGNETIQUES PERMANENTS PUISSANTS 2
La présence de champs magnétiques puissants entraîne le risque de voir des données sur des
supports de données ou des cartes bancaires détruites.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
43

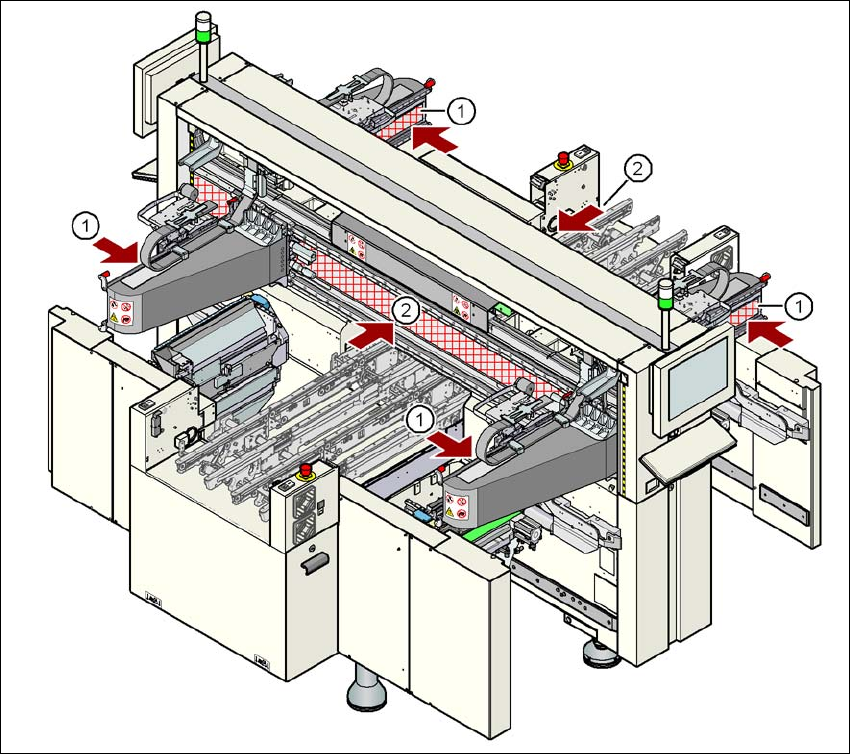

Fig. 2.1 - 1 Position des aimants permanents pour les commandes linéaires
(1) Aimants permanents pour les moteurs linéaires X
(2) Aimants permanents pour les moteurs linéaires Y
2
2
Veuillez tenir compte des indications suivantes lorsque vous travaillez sur les aimants
permanents:
→ Il est expressément interdit aux personnes, munies d'implants actifs (par ex.: des stimula-
teurs cardiaques) ou d'autres prothèses ferromagnétiques, de travailler sur ces appareils ou
de s'en approcher. Tenez-vous à une distance sûre du moteur linéaire!
→ Il y a lieu d'observer des mesures particulières de prudence en raison des forces d'attraction
magnétique puissantes qui s'exercent à proximité immédiate de la piste magnétique, ainsi
que de la partie principale mobile. Les objets lourds ou larges en acier ou en fer ne doivent
jamais être mis manuellement à proximité de la piste magnétique. Comme les forces d'attrac-
tion magnétique ne sont pas visibles, leurs conséquences à proximité de la piste magnétique
sont en règle générale sous-estimées. La force d'attraction magnétique peut intervenir de
