2.7.2 Tensions résiduelles et temps de décharge après mise hors circuit des
l'interrupteur principal
2
ATTENTION 2
Pour éviter une perte des données, ne débranchez l'automate - sauf dans les cas d'urgence - que
dans les conditions suivantes:
– L'automate a terminé la transmission de données machine, configuration et description.
– L'automate a terminé le traitement des cartes.
– L'automate a terminé la phase de démarrage.
2.8 Blocage de l'alimentation en air comprimé et sup-
pression de la pression
La pression de service de l'air comprimé est réglée fixe sur 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). La
position du dispositif d'air comprimé montre la pos. 1 dans la Fig. 2.8 - 1
, page 90. Vous pouvez
interrompre l'alimentation en air comprimé de l'automate avec le robinet d'arrêt (pos. 2 dans la
Fig. 2.8 - 1
, page 90).
→ Desserrez le verrouillage du capot en vous aidant de la clé de la machine.
→ Enlevez le capot (voir Fig. 2.8 - 1
, page 90).
→ Tournez le levier du robinet d'arrêt (pos. 1 dans la Fig. 2.8 - 1
, page 90) de la position verticale
en position horizontale.
→ Observez le manomètre de pression de service (pos. 5 dans la Fig. 2.8 - 1
, page 90). Lorsque
l'automate est en circuit, la pression retombe en 1 min. à 0 MPa (0 bar).
ATTENTION
Lorsque la machine est en circuit, vous êtes autorisé à interrompre l'alimentation en air compri-
mé, par le robinet d'arrêt, pendant maximum 30 minutes. Si vous avez besoin d'un temps supé-
rieur pour des travaux de maintien en état ou de dépannage sur le système pneumatique, il faut
que vous débranchiez l'automate à l'interrupteur principal et que vous coupiez l'alimentation en
air comprimé.
Broches X11, X13_1 et X13_4
mesurées par rapport à X12
(TERRE)
Tension résiduelle en cas de mise
hors tension à l'interrupteur
principal Temps de décharge
X11 < 10 V CC < 7 s
X13_1 < 10 V CC < 50 s
X13_4 < 10 V CC < 2 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
90

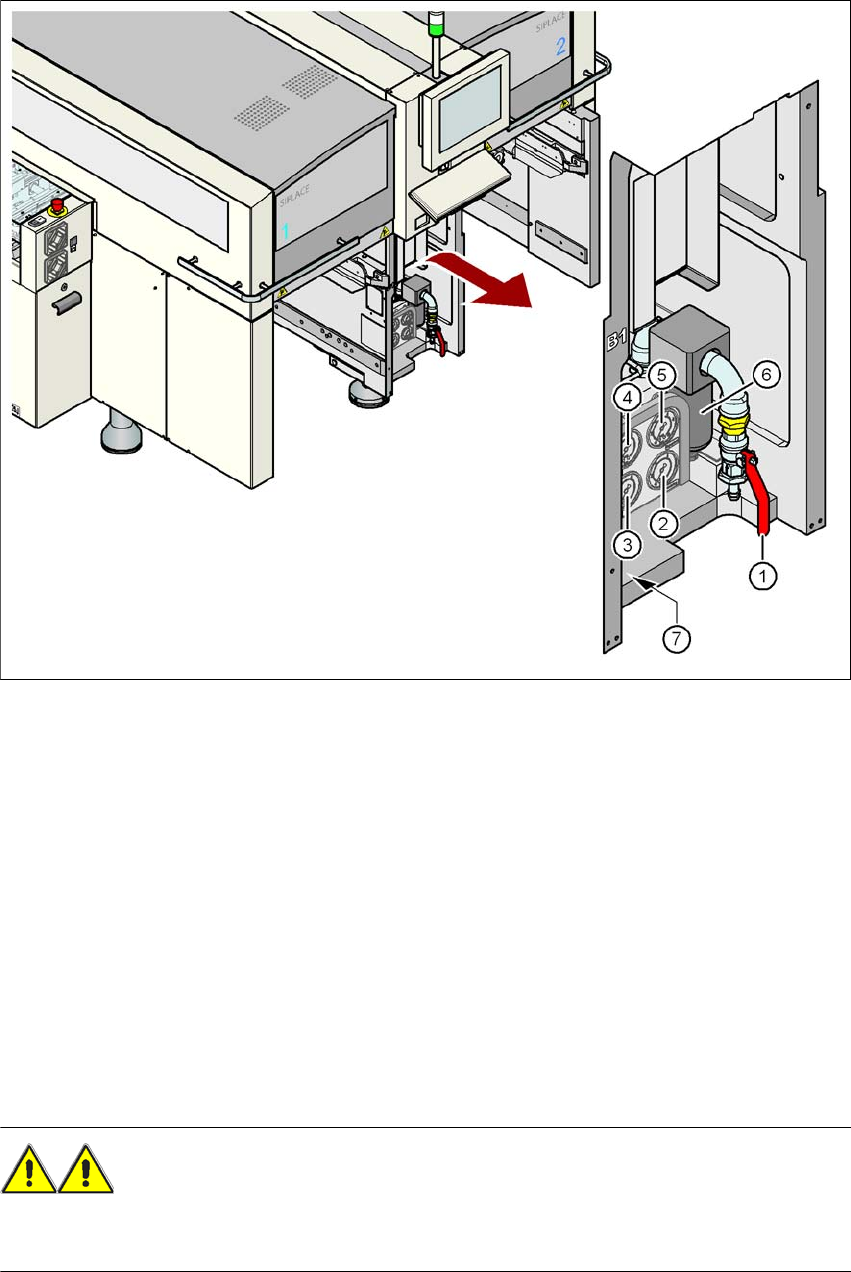

Fig. 2.8 - 1 Dispositif d'air comprimé de l'automate
(1) Robinet d'arrêt
(2) Manomètre de la pression d'alimentation des composants de la machine
Pression théorique: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (plage d'indication: 0 - 0,6 MPa, 0 - 6 bar)
(3) Manomètre de pression d'alimentation des aiguillages de portiques
Pression théorique: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (plage d'indication: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manomètre de pression d'alimentation des magasins pour boîtiers en vrac
Pression théorique: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (plage d'indication: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manomètre de pression d'entrée
Pression théorique: 0,5 - 1,0 MPa, 5 - 10 bar (plage d'indication: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtre de l'air comprimé
(7) Vis à tête à six pans creux destinées à fixer le rack pneumatique
AVERTISSEMENT
Ne dévissez jamais les conduites d'air comprimé, qui sont sous pression. Il y a risque de blessu-
res! 2
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
91
2.9 Etat d'énergie de l'automate après mise hors cir-
cuit de l'interrupteur principal
2

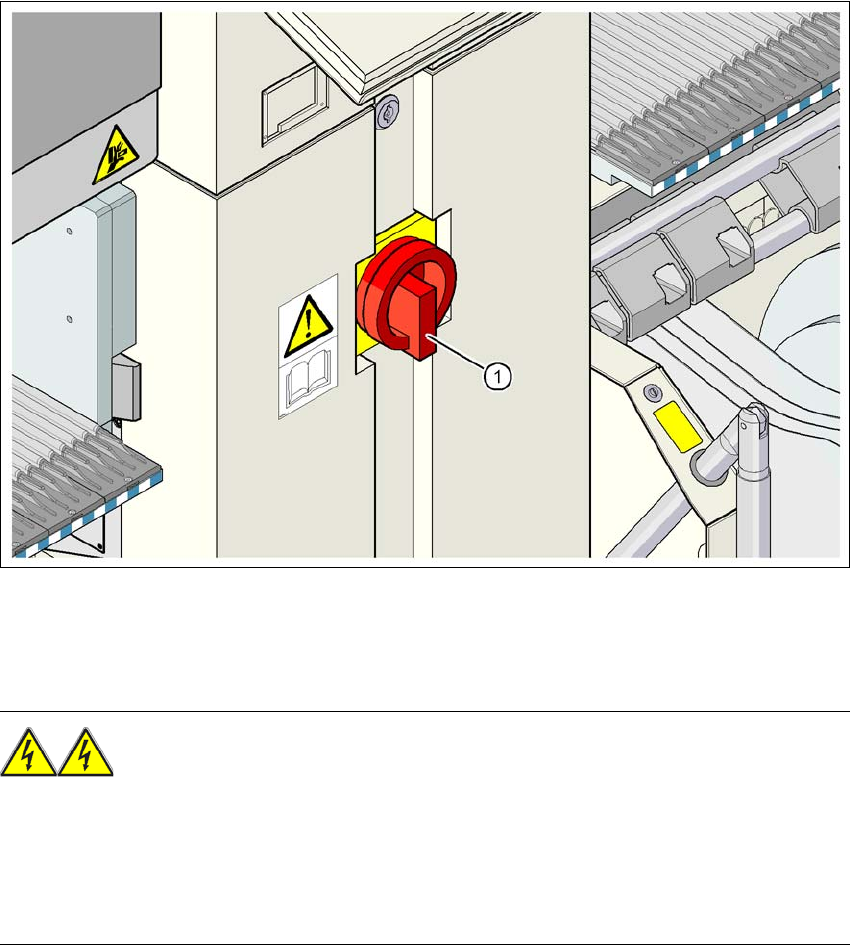

Fig. 2.9 - 1 Position de l'alimentation électrique de l'automate
2
AVERTISSEMENT
L'automate est alimenté en 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA, 3 x 380 V CA, 3 x 400 V
CA ou 3 x 415 V CA ± 5 %, 50/60 Hz. Des parties de cette installation sont donc parcourues par
des tensions très dangereuses - même lorsque l'interrupteur principal est mis hors circuit. Une
manipulation inappropriée de cet automate peut donc provoquer la mort ou des lésions corporel-
les graves, de même que des dommages matériels considérables. 2
→ Respectez les consignes de lutte contre les accidents et les consignes de la DIN en vigueur
(en particulier DIN EN 60204, 1ère partie).
→ Seul un Personnel qualifié ou formé en conséquence est autorisé à ouvrir le couvercle, situé
au-dessus du rack d'alimentation électrique.
(1) Interrupteur principal
