Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
96
2.9.3 Paramètres de l'air comprimé dans l'automate après mise hors circuit de
l'interrupteur principal
En cas de mise hors tension à l'interrupteur principal (pos. 1 dans la Fig. 2.9 - 1, page 91) ou de
défaillance dans l'alimentation en courant de l'automate, la vanne principale Y1, commandée
électriquement, ferme l'unité d'air comprimé (pos. 1 dans la Fig. 2.8 - 1
, page 90). La pression re-
tombe en 5 sec. à 0 MPa (0 bar).
2.10 Verrouillage de l'automate et mise en place de
signaux de danger
2.10.1 Tâche et objectif
Avant d'exécuter des travaux d'entretien ou de dépannage sur l'automate sous quelque forme que
ce soit, il faut que vous le protégiez contre une remise en circuit et que vous mettiez en place, à
cet effet, des signaux de danger correspondants. Si vous vous en tenez strictement à la manière
de procéder décrite ci-après, le risque de lésions pour les collaborateurs s'en trouve exclu.
NOTA Cette procédure comporte les exigences minimales qui s'attachent à la procédure de ver-
rouillage ou à la mise en place de signaux de danger sur l'automate en cas de travaux d'entretien
ou de dépannage. Il est possible que des mesures de sécurité supplémentaires, qui se révèlent
indispensables pour achever le travail de manière sûre, soient spécifiées par la sécurité du travail,
par les responsables de la sécurité, par le Comité de Sécurité et par le service de santé. 2
2.10.2 Description
Si vous entendez déconnecter, réguler ou couper l'énergie dans l'automate, respectez toujours la
manière de procéder décrite ci-après.
→ Informez-en tous les collaborateurs concernés.
→ Débranchez l'automate ou tous les appareils auxiliaires. A cet effet, effectuez toutes les pro-
cédures normales de coupure:
– Appuyez sur la touche d'ARRET.
– Eteignez l'ordinateur de commande.
– Débranchez l'automate à l'interrupteur principal.
→ Coupez l'automate de toutes ses sources d'énergie:
– Coupez l'alimentation en air comprimé.
– Coupez l'alimentation en courant.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
97
→ Verrouillez les installations.
– Partout où c'est possible, mettez un cadenas, par exemple sur le disjoncteur-protecteur.
2
Fig. 2.10 - 1 Position du disjoncteur-protecteur
2
(1) Alimentation électrique
(2) Disjoncteur-protecteur
(T) Sens de convoyage des cartes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
98

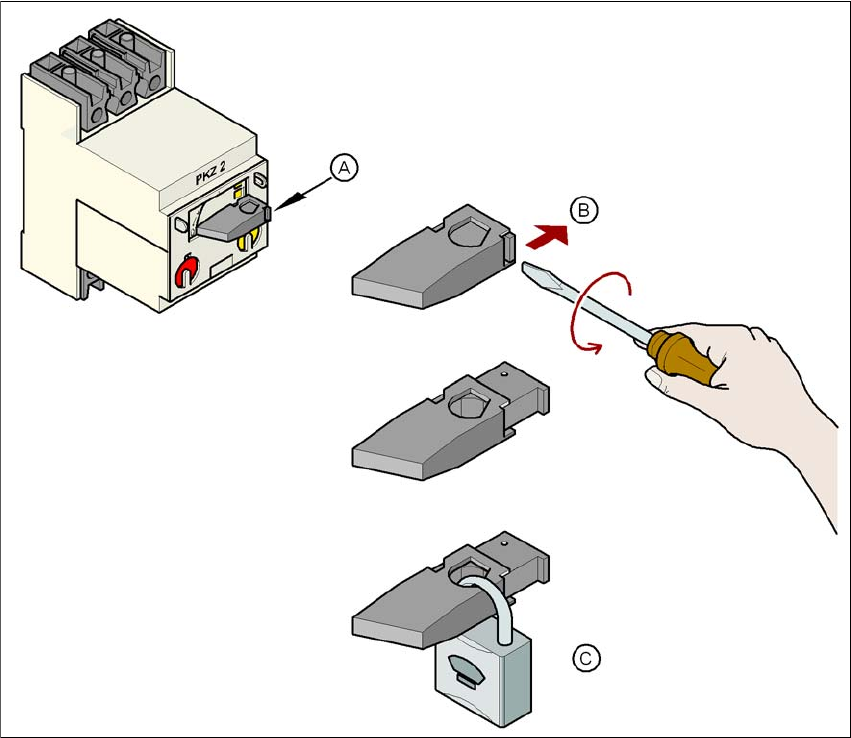

Fig. 2.10 - 2 Verrouiller le disjoncteur-protecteur
2
– Autre solution: mise en place de signaux de danger
S'il est possible de verrouiller la machine avec un cadenas, il faut y procéder. Toutefois, il
existe des situations pour lesquelles il ne peut être mis de cadenas en place pour la mise hors
circuit de l'énergie. Dans ces cas, il faut mettre en place des signaux de danger sur les ma-
chines débranchées, afin d'informer les collaborateurs que la machine a été mise hors circuit
pour des motifs de dépannage. Il faut que le signal soit bien fixé; il faut qu'il soit visible de
tous côtés et seule la personne qui l'a mis en place est autorisée à l'enlever. 2
→ Coupure de l'énergie emmagasinée
(A) Tourner le levier de commande dans le sens inverse des aiguilles d'une montre.
(B) A l'aide du tournevis, extraire la patte d'arrêt du levier de commande.
(C) Protéger le levier de commande avec le cadenas.
