Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
76
2.6.2 Commutateur et touche sur l'automate
2.6.2.1 Position des commutateurs et des touches sur l'automate
2

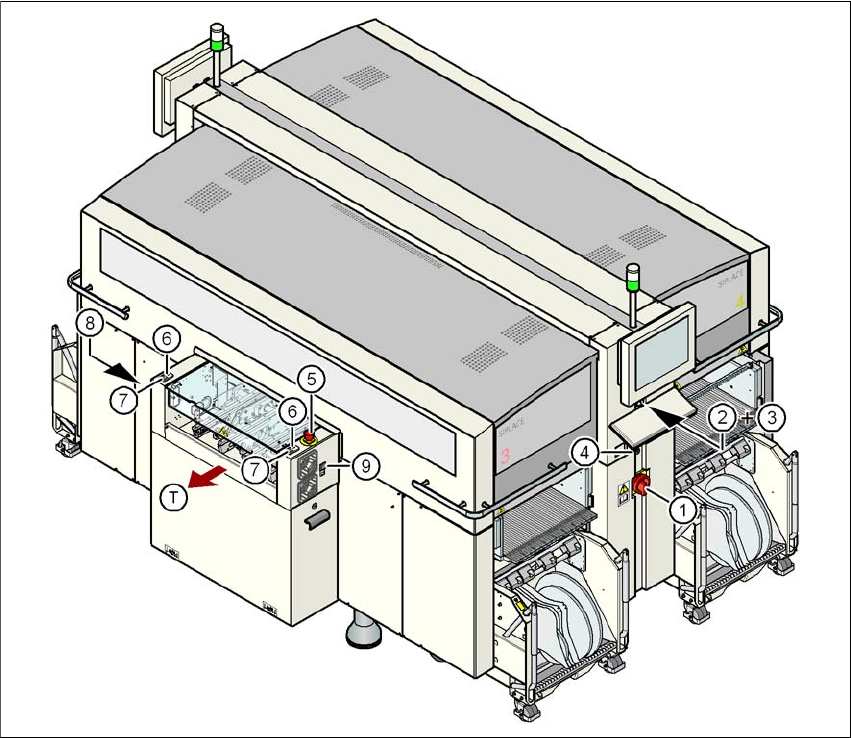

Fig. 2.6 - 3 Position des commutateurs et des touches - Regard sur le côté sortie de CIs
(1) Interrupteur principal
(2) Touche d'arrêt (noire) sur le panneau de commande sur le côté de l'alimentation électrique
(3) Touche de démarrage (blanche) sur le panneau de commande du côté de l'alimentation élec-
trique
(4) Compteur de composants sur le panneau de commande du côté de l'alimentation électrique
(5) Bouton-poussoir d'ARRET D'URGENCE sur le côté sortie
(6) Touche de démarrage (blanche) sur le côté sortie
(7) Touche d'arrêt (noire) sur le côté sortie
(8) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 2
(9) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 3
(T) Sens du convoyage des CI
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
77
2

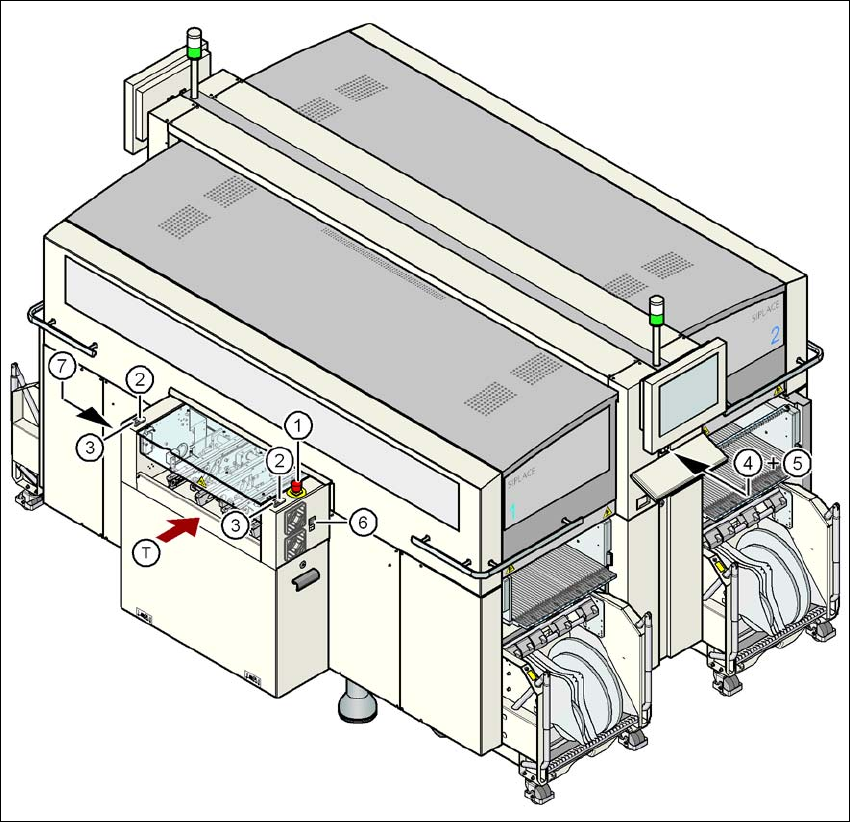

Fig. 2.6 - 4 Position des commutateurs et des touches - Regard sur le côté entrée des CIs
(1) Bouton-poussoir d'ARRET D'URGENCE sur le côté entrée
(2) Touche de démarrage (blanche) su le côté entrée
(3) Touche d'arrêt (noire) sur le côté entrée
(4) Touche de démarrage (blanche) sur le panneau de commande du côté du dispositif d'air
comprimé
(5) Touche d'arrêt (noire) sur le panneau de commande du côté du dispositif d'air comprimé
(6) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 1
(7) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 4
(T) Sens du convoyage des CI
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
78
2.6.2.2 Position des commutateurs de protection sur l'automate
2

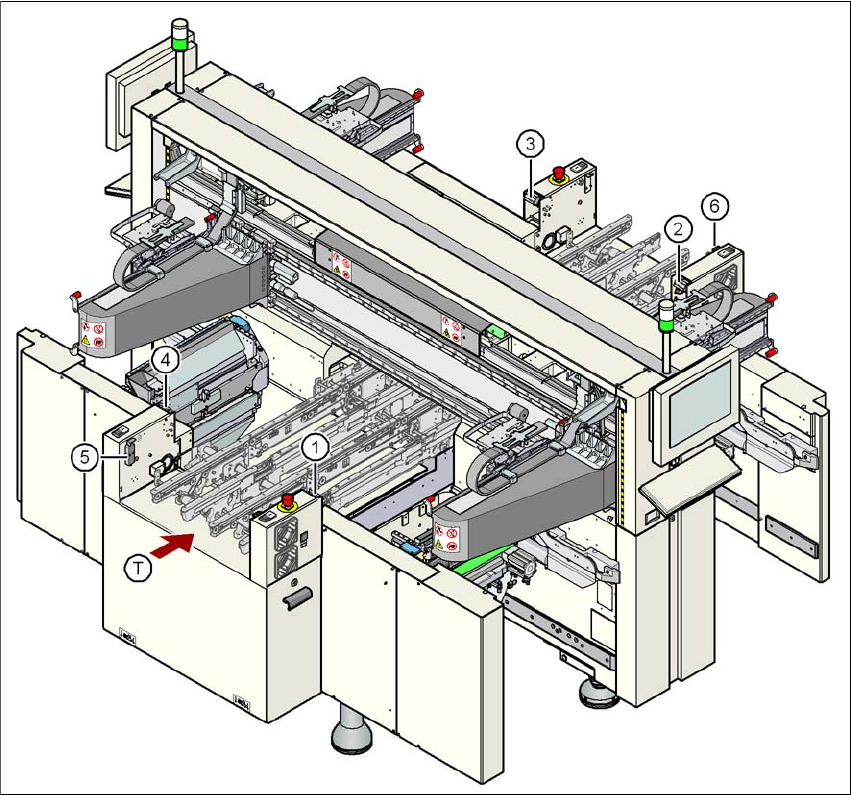

Fig. 2.6 - 5 Position des commutateurs de protection sur l'automate
2
(1) Interrupteur du capot de protection, emplacement 1
(2) Interrupteur du capot de protection, emplacement 2
(3) Interrupteur du capot de protection, emplacement 3
(4) Interrupteur du capot de protection, emplacement 4
(5) Commutateur de protection pour le volet du capot, sur le côté entrée du convoyeur de CI
(6) Commutateur de protection pour le volet du capot, sur le côté sortie du convoyeur de CI
(T) Sens du convoyage des CI
