Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 197 La fixation pour magasin de platea u se verrouille et se déverrouille par l'intermédiaire de l'interfac…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
196
3.9.6.1 Caractéristiques techniques
3
3.9.6.2 Nombre de magasins de plateaux par emplacement et par automate
3.9.6.3 Placer les fixations pour magasin de plateau sur le chariot des composants de la
série X
→ Posez les deux guides coulissants avant (pos. 1 dans la Fig. 3.9 - 19, page 197) de la fixation
sur l'auxiliaire d'insertion (pos. 6. 3.9 - 19
, page 197).
→ Poussez la fixation vers l'avant, le long des profils de guidage (pos. 7 dans la Fig. 3.9 - 19
,
page 197
). La fixation glisse avec les coulisseaux avant (pos. 1) et arrière (pos. 2 dans la Fig.
3.9 - 19
, page 197) sur les profils de guidage.
→ Continuez à pousser la fixation, jusqu'à ce que les deux goupilles de centrage "avant" (pos. 4
dans la Fig. 3.9 - 19
, page 197) disparaissent dans les trous de centrage (pos. 10 dans la Fig.
3.9 - 19
, page 197).
→ A ce sujet, faites attention aux deux goupilles de centrage "arrière" (pos. 3 dans la Fig. 3.9 -
19, page 197) de la fixation. Il faut qu'elles glissent sans problème dans les évidements (pos.
8 dans la Fig. 3.9 - 19
, page 197) de la barre de centrage.
→ En position de butée de la fixation, les cliquets de verrouillage s'encliquètent (pos. 9 dans la
Fig. 3.9 - 19
, page 197) sur les galets de verrouillage (pos. 5) de la fixation.
3
Dimensions L x L x H 429 mm x 376 mm x 200 mm
Occupation des emplacements sur la table des
composants
32 emplacements
a
a) Sur les 8 emplacements qui restent, on peut placer des magasins X. Toutefois, si l'on utilise des barres de
verrouillage et de retenue, le nombre des emplacements passe à 6, à cause des leviers de fixation, qui
dépassent latéralement.
Possibilité de réglage sur les automates de la
série X
Emplacements 2 et 4
Logiciel
Logiciel de la station A partir de SR.601.xx
Système de programmation A partir de SIPLACE Pro 3.0
Spectre de la tête de report TwinStar, CPP
Automate de report Emplacement 2 Emplacement 4
X4 1 1
X3 2 1
X2 2 2
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
197
La fixation pour magasin de plateau se verrouille et se déverrouille par l'intermédiaire de l'interface
utilisateur. C'est pourquoi un changement de la fixation pendant l'opération de report est aussi
possible sans interruption.
AVERTISSEMENT 3
Respectez les consignes de sécurité portant sur l'occupation d'emplacements et indiquées dans
la Section 2.6.5.1, page 86.
3

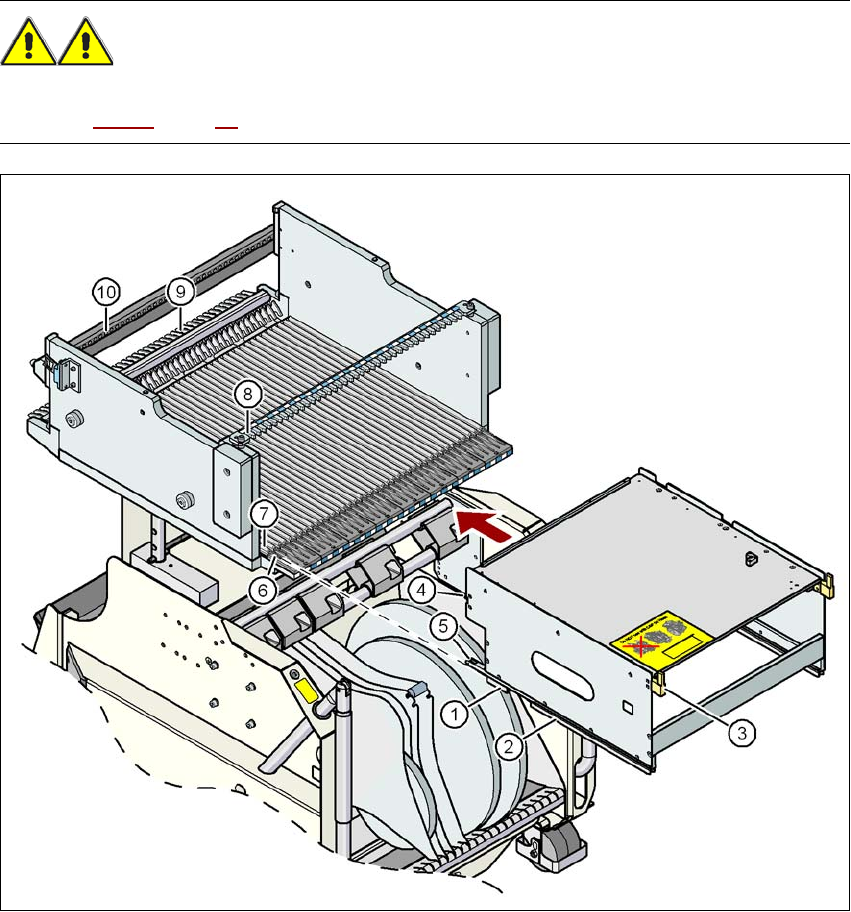

Fig. 3.9 - 19 Poser la fixation pour magasins de plateau sur le chariot des composants de la série X
(1) Guide coulissant avant (6) Auxiliaire d'insertion
(2) Guide coulissant arrière (7) Rail coulissant (profil Oméga)
(3) Goupille de centrage "arrière" (8) Evidement dans la barre de centrage pour lo-
ger la goupille de centrage "arrière"
(4) Goupille de centrage "avant" (9) Cliquets de verrouillage
(5) Galet de verrouillage (10) Trous de centrage sur la table des compo-
sants pour loger la goupille de centrage
"avant"
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
198
3.10 Chariot des composants SIPLACE série X
N° d'article 00119722-xx Chariot des composants SIPLACE série X
Jusqu'à quatre chariots des composants SIPLACE série X peuvent être couplés sur les automa-
tes de la série SIPLACE X. Vous trouverez la numérotation des emplacements dans l'illustration
ci-après.
3

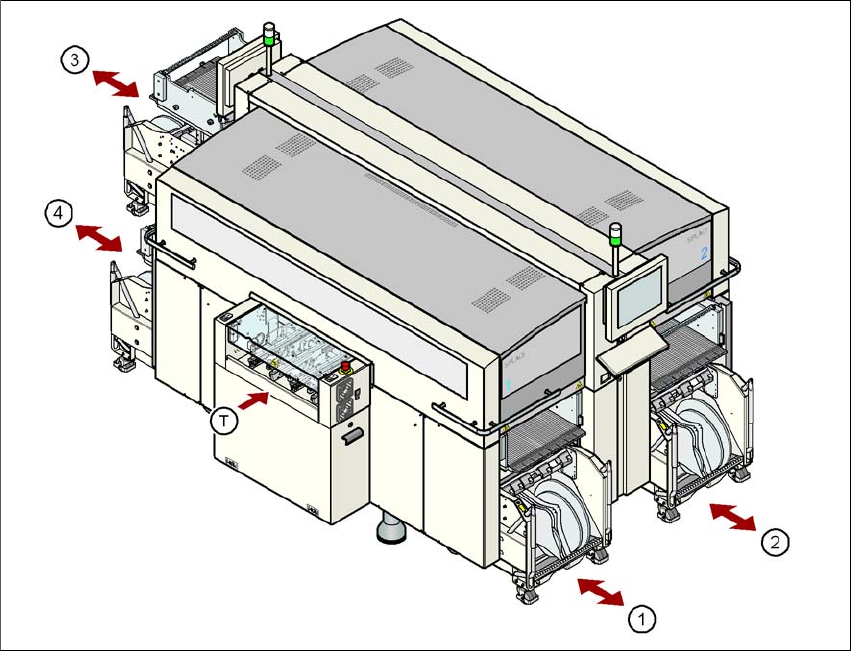

Fig. 3.10 - 1 Emplacements des chariots des composants, SIPLACE série X
(1) Emplacement 1
(2) Emplacement 2
(3) Emplacement 3
(4) Emplacement 4
(T) Sens du convoyage des CIs
Les chariots des composants sont des modules autonomes, qui peuvent être montés sur un em-
placement de configuration externe grâce à des magasins. Le changement de chariots des com-
posants n'exige donc qu'une courte interruption du processus de production.
